.svg/500px-MagSafe_(logo).svg.png){kind=small} | |||
_-_Wikipedia.jpg/500px-MacBook_Pro_16_(M1_Pro,_2021)_-_Wikipedia.jpg) MacBook Pro (2021) で使用されている MagSafe 3 コネクタ | |||
| タイプ | コンピュータ 電源コネクタ | ||
|---|---|---|---|
| 生産履歴 | |||
| デザイナー | アップル社 | ||
| メーカー | アップル社 | ||
| 生産 | 2006年～現在 | ||
| 廃止 | Apple 電源コネクタ (2005) | ||
| 一般仕様 | |||
| ホットプラグ可能 | はい | ||
| 外部の | はい | ||
| ピン | 5 | ||
| ピン配置 | |||
 | |||
| MagSafe 1 オスコネクタ、正面図 | |||
| ピン1 | GND（0V） | ||
| ピン2 | V+(DC14.5/16.5/18.5/20V) | ||
| ピン3 | 充電制御ピン | ||
| ピン4 | V+(DC14.5/16.5/18.5/20V) | ||
| ピン5 | GND（0V） | ||
| 灰色の領域は磁気コネクタシュラウドを示します | |||
MagSafeは、Apple社がMacノートパソコン用に開発した、独自の 磁気接続電源コネクタシリーズである。MagSafeは、2006年1月10日にMacworld Expoで、 Intelベースの最初のMacノートパソコンであるMacBook Proと一緒に発表された。MagSafeコネクタは磁力で固定されているため、引っ張られても（たとえば、誰かがケーブルにつまずいて）、コネクタやポートを損傷することなく、またコンピュータが表面から引き抜かれることなく、ポートから引き抜かれる。[1] MagSafe 2と呼ばれる、より薄く幅広のバージョンは、2012年に発表された。2016年から2019年の間にAppleの全製品ラインから廃止され、 USB-CおよびUSB Power Delivery充電に置き換えられた。MagSafeは、2021年にMagSafe 3を搭載した更新されたMacBook Proモデル の発表により、Macノートパソコンに戻ってきました。
歴史
MagSafeの基本概念は、危険なほど熱い内容物がこぼれないようにするために、2000年代初頭から多くのフライヤーや日本のカウンタートップ調理器具に使用されている磁気電源コネクタから派生したものです。 [2] [3] [4] [検証失敗] MagSafeは、2006年1月10日に第1世代のMacBook Proで導入されました。[5] Appleは、コネクタが対称的でリバーシブルであり、コネクタ内の磁石が反対の極性に配置されて結合強度が向上しているという事実により、MagSafeが十分な改良であるとみなされ、MagSafeに対して米国特許第7311526号（「電子機器用磁気コネクタ」、2007年発行）を取得しました。
Appleは、充電にUSB-Cのみを使用する12インチMacBookと2016年MacBook Proのリリースに伴い、オリジナルのMagSafeとMagSafe 2を段階的に廃止しました。 [6] [7] 2021年以前にMagSafeを搭載した最後のモデルである2017年MacBook Airは、2019年7月9日に販売終了となりました。[8]
MagSafeコネクタは、2021年にアップデートされた14インチおよび16インチMacBook Proモデルの導入により「MagSafe 3」として復活しました。 [9]
Appleはまた、 iPhone 12および12 Proで導入されたQi規格に基づくiPhoneのワイヤレス電力伝送およびアクセサリ接続規格にもMagSafeという名称を使用しています。[10]
特徴
マグセーフ

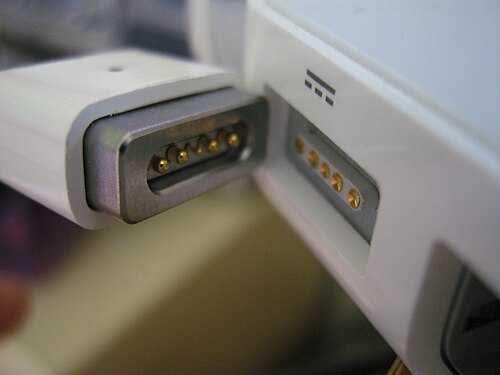

第 1 世代の MagSafe (MagSafe 2 の導入後は MagSafe 1 とも呼ばれる) には、長方形のコネクタをどちらの向きでも挿入できるように設計されたコネクタ ピンがあります。当初コネクタは T 字型で、ケーブルはまっすぐに伸びていましたが、後に L 字型になり、ケーブルはコンピュータの側面に沿って伸びましたが、USBなどの隣接するポートを同時に使用してケーブルを背面に向ける必要がない限り、どちらの向きでも挿入できます。コネクタの上部と下部の両方にあるLEDは、コンピュータのバッテリーが完全に充電されている場合は緑色に、バッテリーが充電中の場合はオレンジ色または赤色になります。MagSafe は、 MacBook (2006–2011)、MacBook Pro (2006 年から 2012 年半ば、Retina 以外)、およびMacBook Air (2008–2011) のノートブック コンピュータに搭載されています。Apple LED Cinema DisplayとThunderbolt Display には、MagSafe 充電器が内蔵されています。[11]
MacBookと13インチMacBook Proは60W のMagSafe充電器を使用していますが、15インチと17インチMacBook Proは85Wバージョンを使用しています。MacBook Airは低電力の45Wバージョンを使用しています。Appleによると、元々付属していたものよりもワット数の高いアダプタでも問題なく使用できるとのことです。[12]
Appleは以前、 EmPower Classicコンセントを備えた飛行機での使用向けに「MagSafeエアラインアダプタ」を提供していた。MagSafeエアラインアダプタはDC入力（オリジナルのMagSafe充電器のようなACではなく）を備えており、コンピュータに電力を供給することはできたが、バッテリーを充電することはできなかった。 [13]
マグセーフ2
MagSafe 2は、 2012年6月11日に開催された2012年世界開発者会議で、MacBook AirとMacBook Pro Retinaディスプレイモデルに導入されました。薄型のノートパソコンにフィットするように薄く作られ、また、磁気グリップ力を維持するために幅が広くなりました。また、マシンの側面に沿ったL字型ではなく、まっすぐに伸びるT字型のデザインに戻りました。[14] MagSafe 2は、MacBook Pro（2012〜2015 Retinaモデル）とMacBook Air（2012〜2017）ノートブックコンピューターに搭載されています。
結果として得られた形状は、古い MagSafe コネクタとは互換性がありません。Apple は、オリジナルの MagSafe コネクタを使用していた Thunderbolt ディスプレイにもバンドルされた MagSafe から MagSafe 2 へのアダプタをリリースしました。
マグセーフ3
2021年10月18日、AppleはMagSafe 3を搭載した14インチおよび16インチMacBook ProモデルのM1 ProおよびM1 Maxを発表しました。[15] MagSafe 3は前モデルよりもスリムで、 USB-C端子付きの取り外し可能なケーブルを使用して電源に接続します。USB Power Delivery 3.1をサポートする140W GaN電源アダプタが同梱されており、16インチMacBook Proで最大140Wの電力供給をサポートします。[16]
2022年6月、AppleはMagSafe 3を搭載したM2 MacBook Airと、MacBook Airのケースカラーに合わせた3色の新しい編組ジャケットケーブルを発表しました。[17]
ピン配置
MagSafe コネクタ ピンにより、アダプタをどちらの向きでも挿入できます。中央のピンの両側にある最初のピンと 2 番目のピンは、ミラー ピンと連続しています。
- 第1世代のコネクタでは、内側の大きなピンはV+（14.5 / 16.5 / 18.5 / 20 V DC）です。無負荷で測定すると、MagSafeの場合は6.86 V DC、MagSafe 2の場合は約3 V DCになります。最大電圧は、約40キロオーム（kΩ）の負荷が1秒間印加された後に供給されます。[18]
- 外側の大きなピンは研磨されています。
- 中央のピンは、 1-Wireプロトコルに従ってコンピュータと電源アダプタ間の通信に使用されます。コンピュータはこれを使用して、電源アダプタに関する情報を取得し、電源アダプタのコネクタの LED の色を変更します。Apple MagSafe 電源アダプタの 1-Wire 通信チップは MagSafe コネクタ自体の中にあります。ケーブルはデータ ラインを電源アダプタの筐体に伝送しません。[18]
- 供給される最大電圧は次のとおりです。
- MacBook Airに付属の45Wユニットの場合、14.5V DC
- MacBookおよび13インチMacBook Proに付属する60Wユニットの場合、16.5V DC
- 15インチおよび17インチMacBook Proに付属する85Wユニットの場合、18.5V DC
- 15インチMacBook Pro Retinaに付属する85Wユニットの場合、20V DC
ピンを囲む長方形の金属シュラウドは、電気ピンのシールドとして、またラップトップ内の磁石の鉄アトラクターとして機能します。
サードパーティ製品
AppleはMagSafeコネクタを第三者にライセンス供与していないが、メーカーは回避策を考案している。MagSafe対応製品はAppleのACアダプタの実際のコネクタを自社製品に取り付けて使用するのだ。これは合法的に購入したApple製品を使用しているため、メーカーはライセンス契約は必要なく（ファーストセール・ドクトリンと呼ばれる原則）、特許侵害にもならないと考えている。[19]しかし、2010年にAppleは、そのようなメーカーの1社であるSanho Corporationを、非常に人気のあるHyperMacバッテリー延長製品を販売したとして訴えた。Appleは、この製品が特許を侵害していると主張した。[20] Sanhoはその後、HyperMacシリーズの外付けバッテリー用のコネクタケーブルの販売を中止した。[21]
偽のMagSafe 2充電器がAmazonなどのサイトで販売されていました。これらの充電器は安全でなかったり、ラベルに誤った仕様が記載されていたり、故障していたりすることがありました。例えば、コネクタのLEDが正しい色を示さなかったりしました。[22] [23] [24] [25]
