マックス232

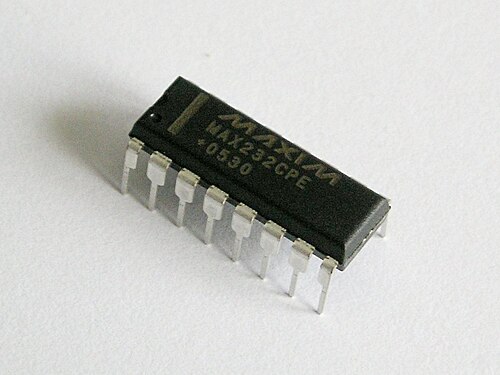

MAX232は、現在アナログ・デバイセズの子会社であるマキシム・インテグレーテッド・プロダクツの集積回路であり、TIA-232（RS-232）シリアルポートからの信号をTTL互換のデジタルロジック回路での使用に適した信号に変換します。MAX232はデュアルトランスミッタ/デュアルレシーバであり、通常はRX、TX、CTS、RTS信号の変換に使用されます。^[1]

ドライバは、 オンチップチャージポンプと外部コンデンサによって、単一の 5 ボルト電源から TIA-232 電圧レベル出力 (約 ±7.5ボルト)を提供します。これにより、他の電圧を必要としないデバイスに TIA-232 を実装するのに役立ちます。レシーバは、TIA-232 入力電圧 (最大 ±25 ボルト、ただし MAX232 は最大 ±30 ボルトをサポート) を標準の 5 ボルトTTLレベルに変換します。^[1]これらのレシーバの標準的なしきい値は 1.3 ボルト、標準的なヒステリシスは 0.5 ボルトです。^[1]

MAX232は、同様のRS-232変換を実行する古いチップのペアであるMC1488とMC1489を置き換えました。MC1488クワッドトランスミッターチップは12ボルトと-12ボルトの電源を必要とし、^[2] MC1489クワッドレシーバーチップは5ボルトの電源を必要としました。^[3]この古いソリューションの主な欠点は、±12ボルトの電源要件、5ボルトのデジタルロジックのみのサポート、および1つではなく2つのチップであったことです。

MAX232はチャーリー・アレンによって提案され、デイブ・ビンガムによって設計された。^{[4] [5] [6]} マキシム・インテグレーテッド・プロダクツは1986年までにMAX232を発表した。^[1]

後期型のMAX232AはオリジナルのMAX232と下位互換性があるが、より高いボーレートで動作し、 元のデバイスで使用されていた1.0μFのコンデンサの代わりに0.1μFのより小さな外部コンデンサを使用できる。 ^[7]新しいMAX3232とMAX3232Eも下位互換性があるが、3～5.5Vのより広い電圧範囲で動作する。^{[8] [9]}

他のメーカーのピン互換バージョンは、ICL232、SP232、ST232、ADM232、HIN232 です。Texas Instruments は、部品番号として MAX232 を使用して、互換性のあるチップを製造しています。

MAX232 は、TTL ロジック 0 入力を +3 ～ +15 V に変換し、TTL ロジック 1 入力を -3 ～ -15 V に変換します。また、TIA-232 から TTL への変換ではその逆も行います。(TIA-232 は、データ ラインと制御ラインに反対の電圧を使用します。RS -232 電圧レベルを参照してください。)

MAX232(A) には、RS-232 から TTL 電圧レベルに変換する 2 つのレシーバと、TTL ロジックから RS-232 電圧レベルに変換する 2 つのドライバがあります。その結果、すべての RS-232 信号のうち、各方向で変換できるのは 2 つだけです。通常、MAX232 の最初のドライバ/レシーバ ペアは TX 信号と RX 信号に使用され、2 つ目のドライバ/レシーバ ペアは CTS 信号と RTS 信号に使用されます。

MAX232 には、DTR、DSR、および DCD 信号も接続できるほどのドライバ/レシーバがありません。通常、これらの信号は、たとえば PC のシリアル インターフェイスと通信する場合や、特殊なケーブルでこれらの信号が不要になる場合には省略できます。DTE でこれらの信号が必要な場合は、2 つ目の MAX232 または MAX232 ファミリの他の IC を使用できます。

その後、MAX232 ファミリは Maxim によって拡張され、4 つのトランスミッタを備えたバージョン (MAX234)、4 つのレシーバと 4 つのトランスミッタを備えたバージョン (MAX248)、およびレシーバとトランスミッタの他のいくつかの組み合わせが開発されました。注目すべき追加製品は MAX316x で、これは差動 5 V (RS-422 および RS-485) とシングルエンド RS-232 (ただし電圧は低下) の間で電気的に再構成できます。
