ロジックプローブは、デジタル回路の論理状態 (ブール値0 または 1) の分析とトラブルシューティングに使用される、低コストのハンドヘルドテスト プローブです。多数の信号を同時に観察または記録する必要がある場合は、代わりにロジック アナライザが使用されます。
概要
ほとんどのロジック プローブはテスト対象の回路から電力を供給されますが、一部のデバイスはバッテリーを使用します。これらは、7400 シリーズ、4000 シリーズ、および同様の電圧をサポートする新しいロジック ファミリなどのTTL (トランジスタ トランジスタ ロジック) またはCMOS (相補型金属酸化膜半導体) ロジック集積回路デバイスで使用できます。
最新のロジック プローブのほとんどには通常、プローブ本体に 1 つ以上の LED が付いています。
- 高(1)論理状態を示すLED。
- 低 (0) ロジック状態を示す LED。
- 低電圧状態と高電圧状態の間の変化を示す LED。パルス検出電子機器には通常、パルス ストレッチャー回路が備わっているため、非常に短いパルスでも LED で確認できます。
ロジック プローブの制御により、単一のイベントのキャプチャと保存、または継続的な実行が可能になります。
ロジック プローブが無効なロジック レベル (障害状態またはトライステート出力) に接続されているか、まったく接続されていない場合は、どの LED も点灯しません。
ロジック プローブの別のコントロールにより、TTL または CMOS ファミリ ロジックを選択できます。これらのファミリでは、ロジック高 (V IH ) およびロジック低 (V IL ) 回路電圧のしきい値が異なるため、これが必要になります。
一部のロジック プローブには可聴音がありますが、その音はモデルによって異なります。モデルによっては、1) ロジック状態が高い場合は音を発し、それ以外の場合は音を発しない、または 2) ロジック状態が高い場合は高周波数の音を発し、ロジック状態が低い場合は低周波の音を発し、接続なしまたはトライステートの場合は音を発しない、というものがあります。振動信号により、プローブは高状態と低状態の音を交互に発します。
歴史
ロジックプローブは、ヒューレット・パッカードに勤務していた ゲイリー・ゴードンが1968年に発明した。[2] [3]
参考文献

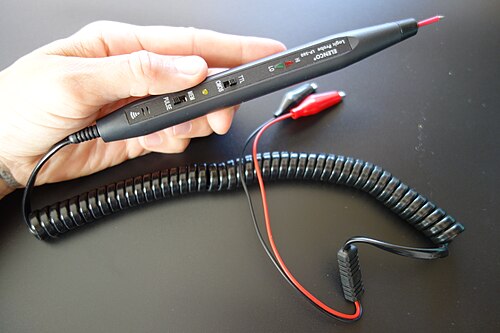

- ^ Elenco LP-560 ロジックプローブ
- ^ 「IC ロジック チェックアウトの簡略化」(PDF)。HPジャーナル。第 6 号。1969 年。pp. 14–16。
- ^ US 3543154、「ロジックプローブ」
