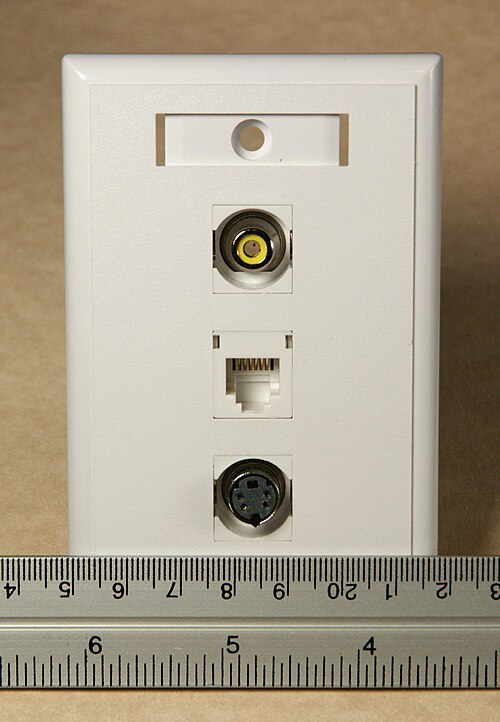

キーストーンモジュールは、さまざまな低電圧電気ジャックや光コネクタをキーストーンウォールプレート、フェースプレート、表面実装ボックス、またはパッチパネルに取り付けるための標準化されたスナップインパッケージです。
キーストーンモジュールは、幅14.5mm、高さ16.0mmの長方形の面を持ち 、柔軟なタブで固定されます。これにより、対応するサイズの長方形の穴（ポート）が開いた取り付けプレートに簡単にはめ込むことができます。ほとんどのキーストーンは互換性があり、交換可能です。そのため、特注品の製造を必要とせずに、1枚のプレートやパネルに様々なタイプの電気ジャックを柔軟に配置・取り付けできます。
キーストーンの中には、前面と背面の両方にジャックがある貫通型コネクタを使用するものがあります。一方、前面にのみジャックがあり、背面に信号ケーブルを配線するための別の機構（ミニ110ブロック、絶縁体置換コネクタ、圧着接続、はんだ付け接続など）を採用しているものもあります。
キーストーンモジュール形式では、主に物理的なサイズによって制限されるものの、多くの種類のジャックが利用可能です。例えば、以下のようなものがあります。
「キーストーン」モジュールの起源は、1979年8月27日にAmp Incorporatedが取得した「電話ジャック用配線モジュール」に関する米国特許第4261633号に遡ることができます。[ 1 ] この特許で言及されているモジュールは、「外側の自由端に段付きのパネル支持面を備えた、斜めに傾斜した一対の取付フランジ」によって固定されていました。ユニットは「パネル開口部を通して挿入され、開口部の側面が（取付フランジを）弾性的にたわませ、フランジが開口部を通過してハウジングの残りの部分から外側に弾力的に離れるまで挿入され、そのパネル支持面がパネルの前面に密着する」ようになっていました。
しかし、現在の設計（現在は「キーストーン」と呼ばれている）は、1995年11月7日にInternational Connectors And Cable Corporationによって発行された「接点保護ブロック付き電話コネクタ」に関する米国特許第5624274号で初めて言及されている。[ 2 ]この設計では、モジュールは、反対側の突起（ランプ）とともに、単一の斜めに傾斜した取り付けフランジによって固定される。特許の説明には、「ジャックアセンブリは、まずジャックアセンブリの底部をジャック開口部に挿入し、ハウジングのランプがフェースプレートの取り付け面に係合するまで挿入することによって、フェースプレートに取り付けることができる。次に、ジャックアセンブリを回転させ、ハウジングのカンチレバーラッチのたわみによって所定の位置にカチッと固定する」と記載されている。
