ジャンプワイヤー

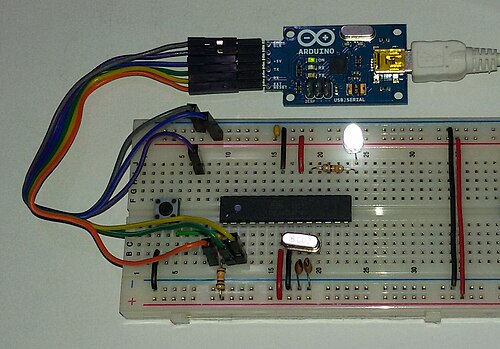

ジャンプワイヤ（ジャンパー、ジャンパー線、デュポンワイヤとも呼ばれる）は、両端にコネクタまたはピンが付いた（またはコネクタまたはピンがなく、単に「錫メッキ」されている場合もある）電線、またはケーブル内の電線のグループであり、通常はブレッドボードまたはその他のプロトタイプまたはテスト回路のコンポーネントを、はんだ付けせずに内部で、または他の機器またはコンポーネントと相互接続するために使用されます。^[1]

個々のジャンプ ワイヤは、ブレッドボード、回路基板の ヘッダー コネクタ、またはテスト機器に設けられたスロットに「エンド コネクタ」を挿入することによって取り付けられます。

ジャンパー ワイヤにはさまざまな種類があります。両端に同じタイプの電気コネクタが付いているものもあれば、異なるコネクタが付いているものもあります。一般的なコネクタには次のようなものがあります。

• ソリッド チップ – ブレッドボードまたはメス ヘッダー コネクタに接続するために使用されます。ブレッドボード上の要素の配置と挿入のしやすさにより、短絡を心配することなく、コンポーネントとジャンプ ワイヤの両方の実装密度を高めることができます。ジャンプ ワイヤは、さまざまな動作信号を区別するために、サイズと色が異なります。
• ワニ口クリップ– 他の用途の中でも、プロトタイプのセンサー、ボタン、その他の要素を、任意のコネクタ、ワイヤ、ネジ端子などを備えたコンポーネントまたは機器と一時的に接続するために使用されます。
• バナナコネクタ– DC 信号および低周波 AC 信号のテスト機器でよく使用されます。
• レジスタードジャック(RJnn) – 電話 (RJ11) やコンピュータネットワーク (RJ45) でよく使用されます。
• RCA コネクタ– オーディオ、低解像度の複合ビデオ信号、またはシールド ケーブルを必要とするその他の低周波アプリケーションによく使用されます。
• RF コネクタ–回路、テスト機器、アンテナ間で無線周波数信号を伝送するために使用されます。
• RF ジャンパー ケーブル - ジャンパー ケーブルは、アンテナやその他のコンポーネントをネットワーク ケーブルに接続するために使用される、より小型で曲げやすい波形ケーブルです。ジャンパーは、基地局でアンテナを無線ユニットに接続するためにも使用されます。通常、最も曲げやすいジャンパー ケーブルの直径は 1/2 インチです。
