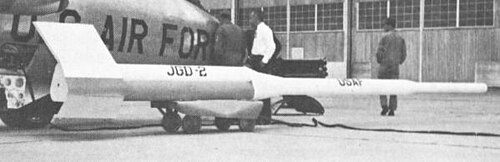

 B-57発射機の前に立つジャガー | |
| 関数 | 観測ロケット |
|---|---|
| メーカー | ARDC |
| 原産国 | アメリカ合衆国 |
| サイズ | |
| 身長 | 8.029 m (26 フィート 4.1 インチ) |
| 直径 | 0.53 m (21 インチ) |
| 質量 | 730 kg (1,600 ポンド) |
| ステージ | 三つ |
| ペイロードは800 km（500マイル） | |
| 質量 | 16 kg (35 ポンド) |
| 発売履歴 | |
| 状態 | 引退 |
| 発射場 | ホワイトサンズ |
| 総打ち上げ数 | 2 |
| 初飛行 | 1960 |
| 最終便 | 1961 |
| 第一段階 – クラスターの募集 | |
| 直径 | 0.53 m (21 インチ) |
| 搭載 | 3 x XM19 |
| 最大推力 | 156 kN（35,000 lb f）各 |
| 燃焼時間 | 1.5秒 |
| 推進剤 | 固体 |
| 第2段階 – 採用 | |
| 直径 | 23 cm（9インチ） |
| 搭載 | 1 x XM19 |
| 最大推力 | 156 kN (35,000 lb f ) |
| 燃焼時間 | 1.5秒 |
| 推進剤 | 固体 |
| 第三段階 –ベイビー軍曹 | |
| 直径 | 16 cm（6.4インチ） |
| 搭載 | 1 x 5.4KS1975 |
| 最大推力 | 8.8 kN (2,000 lb f ) |
| 燃焼時間 | 5.4秒 |
| 推進剤 | 固体 |
ジャガーは、1960年代初頭にアメリカ空軍が開発した3段式の探測ロケットです。インフラのない遠隔地からの探測を可能にするために空中発射用に設計されましたが、プロジェクトが中止されるまでに2回しか打ち上げられませんでした。
設計と開発
ジャガーは、アメリカ空軍の航空研究開発司令部が開発した空中発射式の観測ロケットで、オーロラやヴァン・アレン帯に閉じ込められた放射線の高高度科学調査に使用することを目的としていた。[1]ルイス飛行推進研究所の設計から派生した[1]このロケットは3段式のもので、第1段は3基のリクルートロケットがクラスタードされ、第2段は1基のリクルートロケット、[2]第3段はベビーサージェントロケットであった。[1]このロケットは、側面にパイロンを付けてロケットを搭載できるように改造されたマーティンB-57キャンベラ中型爆撃機を使用して発射されることになっていた。これにより、遠隔地に発射設備を設置する必要なく、ジェット機を運用できる場所であればどこからでもロケットを発射することができた。[3]発射するには、キャンベラはトス爆撃に使用されるものと同様に垂直に近い上昇状態にしてロケットを投下する。[1]ジャガーは16キログラム（35ポンド）のペイロードを高度800キロメートル（500マイル）まで打ち上げることができると予想された。[2]リクルートの改良型「ヤードバード」モデルを使用したアップグレード版が提案された。[4]
運用履歴
1958年1月から始まった6回の模擬発射試験の後、[1]ジャガーは2回打ち上げられた。試験は空軍特殊兵器センターの指揮の下、ホワイトサンズミサイル実験場で行われ、[4]最初の打ち上げは1960年後半に、2回目は1961年初頭に実施された。2回の打ち上げの後、この計画は中止された。[1]
参照
参考文献
引用
- ^ abcdef ショータル1978、484ページ。
- ^パルシュ 2004より
- ^ ジェイコブスとホイットニー 1962年、86ページ。
- ^ Ordway and Wakeford 1960、p. ND13より。
文献
- ジェイコブス、ホレス、ユーニス・エンゲルケ・ホイットニー（1962年）。ミサイルおよび宇宙プロジェクトガイド1962。ニューヨーク：シュプリンガーサイエンス+ビジネスメディア。ISBN 978-1-4899-6967-5。
- オルドウェイ、フレデリック・アイラ、ロナルド・C・ウェイクフォード（1960年）。国際ミサイル・宇宙船ガイド。ニューヨーク：マグロウヒル。ASIN B000MAEGVC 。
- Parsch, Andreas (2004 年 7 月 13 日)。「USAF ARDC Jaguar」。米国軍用ロケットおよびミサイルのディレクトリ、付録 4: 未指定車両。Designation-Systems。2017年 12 月 9 日閲覧。
- ショータル、ジョセフ・アダムス (1978)。『新たな次元：ワロップス島飛行試験場 - 最初の 15 年間』ワシントン DC：NASA 科学技術情報局。ASIN B004VJHCKC 。
