IBM 3480 ファミリー

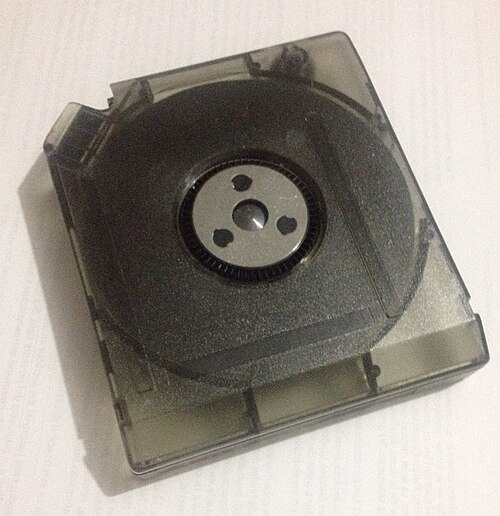

3480テープ形式は、 IBMが開発した磁気テープ データ ストレージ形式です。テープは 1/2 インチ (13 mm) 幅で、4 インチ × 5 インチ × 1 インチ (102 mm × 127 mm × 25 mm) のカートリッジにパッケージされています。カートリッジには 1 つのリールが含まれており、巻き取りリールはテープ ドライブ内にあります。

これらのテープとテープ ドライブは、その速度、信頼性、耐久性、およびメディア コストの低さから、今でも高い需要があります。このジャンルの特徴は転送性です。あるテープ ドライブで記録されたテープは、テープ ドライブが異なるメーカーによって製造された場合でも、通常は別のドライブで読み取ることができます。

IBM 3480 製品ファミリー仕様に準拠したテープ ドライブは、1984 年から 2004 年にかけてさまざまなベンダーによって製造されました。主要メーカーには、IBM、富士通、M4 Data、Overland Data、StorageTek 、Victor Data Systems (VDS) などがあります。これらのテープ ドライブのさまざまなモデルは、DEC、MP Tapes、Philips、Plasmon、Qualstar、Tandem、Xcerta などの他のブランドでも販売されていました。

IBM は、3480 および 3490E テープ ドライブのすべてのバージョンを 3480 製品ファミリーのメンバーとして指定しました。

3480 フォーマット用に構築されたテープ ドライブは、当初 IBM System/370 コンピュータ用に設計されました。そのため、最初の 3480 テープ ドライブはバスとタグインターフェイスを介して通信していました。その後のモデルでは、 ESCONと高電圧SCSIインターフェイスを利用できるようになりました。SCSI インターフェイスの登場により、3480 ファミリのテープ ドライブをパーソナル コンピュータに接続できるようになり、メインフレームと PC 間のデータ交換が可能になりました。

最初の 3480 テープ ドライブは 1984 年に導入されました。IBM 3480 は、磁気抵抗 (MR)ヘッドを採用した最初のテープ ドライブであり、二酸化クロム テープを使用した最初のテープ ドライブでした。

このフォーマットが以前のフォーマットと異なる点の 1 つは、ブロック間のギャップが小さすぎてドライブがテープをその内部で停止できないことです。そのため、ドライブには書き込みバッファが必要です。ホストがデータを送信していないためにドライブが書き込み中にテープを停止すると、ギャップをオーバーシュートし、テープをバックアップして、ギャップのかなり手前で停止します。この処理が行われている数秒間に、ホストがデータの送信を再開すると、ドライブはそれをバッファに格納します。次に、テープを加速して、次のブロックを書き込む必要がある場所より前に速度に達し、バッファされたデータをそこに書き込みます。

ブロック間ギャップ内でテープを加速および減速する必要がないため、3480 テープ ドライブには真空カラムが不要で、これにより以前の形式のテープ ドライブよりもはるかに小型化できます。

また、データ転送速度が比較的高速であることも特徴で、3メガバイト/秒です。これは、18 の記録トラック、つまりテープ 1 インチあたり 38,000 バイト (15,000 バイト/cm) のリニア データを同時に読み書きできるためです。IBM の以前のテクノロジでは、9 つ​​の記録トラックを使用し、データ密度はテープ 1 インチあたり 6,250 バイト (2,460 バイト/cm) であったため、3480 フォーマットは大きな進歩として歓迎されました。IBM 3480 カートリッジは、4 インチ × 5 インチ (10 cm × 13 cm) の控えめなカートリッジに 200 メガバイトを保存します。これに対し、以前のテクノロジでは、直径 10.5 インチ (270 mm)、長さ 2,400 フィート (730 m) の1 ⁄ 2インチ (13 mm) テープ リールに 140 メガバイトを保存できました。3480 とその後継製品はストリーミング ドライブです。

IBM はバスおよびタグ インターフェイスを備えた 3480 テープ ドライブを提供していましたが、他のメーカーは SCSI インターフェイスを備えたモデルを販売していました。

1986 年に、IBM はハードウェア ベースのデータ圧縮オプションである、Improved Data Recording Capability (IDRC) を追加しました。IDRC を備えた 3480 テープ ドライブは、1 本のテープに最大 400 MB を記録できます。3480 IDRC 形式は、一般に 3490 記録形式とも呼ばれます。

IDRC 対応の 3480 テープ ドライブは、標準の 3480 テープ ドライブと同じデータ カートリッジを使用します。標準の 3480 テープの読み取りと書き込みが可能です。

IBM は 1991 年に 3490E テープ ドライブを発表しました。この 36 トラック ヘッドは、1 本のテープに 800 メガバイトのデータを記録できます。IDRC オプションを使用すると、1 本の拡張テープに最大 2400 メガバイトを記録できます。最後の 36 トラック テープ ドライブ製造元である VDS は、IBM が 36 トラックの薄膜テープ ヘッドの供給を中止すると発表した後、2004 年後半に製造を中止しました。

3490E テープ ドライブは、バスとタグ、ESCON、または高電圧 SCSI インターフェイスを備えたさまざまなメーカーから提供されており、最大 20 MB/秒のデータ転送速度を実現します。

3490E データ カートリッジは 3480 カートリッジと同じ寸法で、テープ メディアも同じですが、長さが長くなっています。3490E テープは、18 トラック記録ヘッドではなく、36 トラック記録ヘッド用に最適化されています。ただし、一部の 3480 テープ ドライブは 3490E メディアに記録できます。

一部の 3490E テープ ドライブは、3480 テープ ドライブで記録されたテープを読み取ることができます。また、3480 テープ ドライブで読み取り可能なテープを書き込むことができるものもあります。ただし、多くの 3490E テープ ドライブは、36 トラック テープの読み取り/書き込みしかできません。

3480 磁気テープ フォーマット ファミリは、はるかに高い転送速度と密度を特徴とするIBM 3590「Magstar」磁気テープ フォーマットに置き換えられました。この文書の執筆時点でのテープ ヘッド サイズは、128 トラック、256 トラック、および 384 トラックです。3590 フォーマットの後継は、IBM 3592「Jaguar」フォーマットです。
