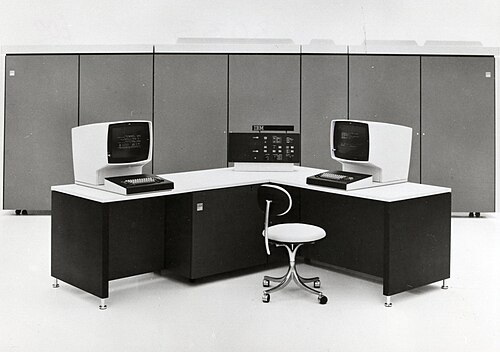

.jpg/500px-IBM_3033_(2).jpg) IBM 3033 フレーム、3036 コンソール (テーブル)、3277 端末 | |
| メーカー | インターナショナル・ビジネス・マシーンズ・コーポレーション ( IBM ) |
|---|---|
| 製品ファミリー | IBM 3031 IBM 3032 IBM 3033 |
| 発売日 | 1977 |
| 製造中止 | 1985年2月5日（303X全3台） |
| 後継 | IBM 308X |
.jpg/500px-IBM_3033_(1).jpg)
IBM 303X [注 1]は、メインフレームコンピュータの製造中止製品ラインであり、その最初のモデルである「 The Big One」という愛称のIBM 3033プロセッサは、1977年3月25日に発表されました。[1]
1977年10月6日には、3031と3032という2つの追加プロセッサが発表された。[2] [3]
303X システム 3 台はすべて 1985 年 2 月 5 日に廃止されました。
特徴
CPU は命令パイプライン機能を備えており、「1 つの命令を実行している間に、複数の命令をプリフェッチできます」。「プロセッサ ストレージは 4 ウェイインターリーブ」され、「非インターリーブよりも大幅に高速なデータ レート」を実現します。3 つのシステムすべてに、デュアル ディスプレイ コンソールである、新しく発表された IBM 3036 が含まれています。3036 には、2 つのワークステーションを備えた L 字型のデスクがあります。各ワークステーションには、サービス プロセッサ、3277 ディスプレイ、および 2 つのディスケット ドライブ (33FD) があります。1 つのディスケットはハードウェア エラーのログに使用され、もう 1 つにはマイクロコードが含まれています。サービス プロセッサの 1 つはマスターで、もう 1 つはバックアップです。必要に応じて、自動的に役割を切り替えることができます。サービス プロセッサは、内部的には IBM System/370 モデル 158 で使用されているサービス プロセッサと非常によく似ています。
これらのシステムは、 System/370の半分以下の床面積しか占有しません。メモリ容量は同じで、チャネル数も同じです。これは、「チャネルがプロセッサ メインフレーム内に物理的に統合されている」ためです。[1] [2] [3] 3 つのマシンはすべて、チャネル ディレクターと呼ばれる 1 つまたは複数の専用 I/O プロセッサを備えています。チャネル ディレクターは、内部的には IBM System/370 モデル 158 CPU と非常によく似ており、特別なチャネル マイクロコードを実行します。各ディレクターには 6 つのチャネルが接続されており、通常は 1 つのバイト マルチプレクサと 5 つのブロック マルチプレクサ チャネルです。3031 は空冷式で、他の 2 つのプロセッサは水冷式です。3 つのマシン タイプはすべて 400 Hz 電源を使用します。3031 の場合、これはプロセッサ コンプレックスの一部であるモーター ジェネレータ 3017 によって提供されます。3032 と 3033 の場合は、外部の 400 Hz 電源が必要です。
3033の最初の発表では、新しいオペレーティングシステムバージョン「MVS/System Extensions [1] [注 2] ( MVS/SE ) およびVM/System Extensions (VM/SE)」も導入されました。
303Xの後継機としてシステム370
1977 年から、IBM は次のような新しいシステムの導入を開始しました。
- 「System/370ファミリーの互換性のあるメンバー。」[2]
- 「System/370互換 - 303(1/2/3)」[4]
- 「System/370 3033プロセッサ」[1] [注3]
競合する互換品
当時、プラグ互換メーカー（PCM）と呼ばれる他の企業がIBM互換システムを製造してIBMと競合していた。[5] 1970年代後半から1980年代前半までに、特許技術により、この時代のアムダールのIBM互換メインフレームは、冷水とそのサポートインフラストラクチャを必要とするIBMシステムとは異なり、完全に空冷可能になった。[6] 1990年に導入されたES/9000システムの18モデルのうち最大の8モデルは水冷式で、残りの10モデルは空冷式だった。[7]
「アムダール社との競争に対抗して導入された 3033 モデルは、以前のモデルに比べて性能がほぼ 100 パーセント向上し、価格はわずか 12 パーセント上昇しただけだった」[8] 。303X モデルの価格性能比の向上により、受注残が大量に発生。「受注残は裏目に出た。IBM は、その「配送くじ引き」の結果、一部の顧客への出荷が 1980 年まで延期されたため、意図せずアムダール社に大きな後押しを与えてしまった」[9] 。
1977年10月、Computerworldは、Itelの「空冷式AS/6」が「IBMの発表から6時間以内に」発表され、「IBM 3032の出荷開始と同時期に」出荷される予定であると報じた。[10]
マグナソンコンピュータシステムズ社は1975年から1980年にかけてM80 System/370互換コンピュータシステムも製造した。[11]
IBM 3031
3031 は、115 ナノ秒 (ns) のマシン サイクル タイムを特徴としています。キャッシュ (IBM 用語では「高速バッファ ストレージ」と呼ばれます) のサイズは 32 KB です。メイン ストレージは 2 MB から 6 MB までで、1 MB 単位で増分できます。チャネル ディレクターが 1 つあり、バイト マルチプレクサが 1 つ、ブロック マルチプレクサ チャネルが 5 つあります。オプションでチャネル間アダプタ(CTCA) を利用できます。発表時点では、最小構成の 3031 プロセッサ (2 MB、周辺機器なし) の月額リース価格は 27,497 ドルでした。3031 は、MVS、OS/VS1 SVS、VM/370、ACP、TSS/370、およびDOS/VS でサポートされていますが、DOS/VS は他の 303X モデルではサポートされていないとされています。[2]
モデル
3031には15のモデルがあり、搭載されている主記憶装置の量によって区別されます。[4]
IBM 3032
3032 は、マシン サイクル タイムが 80 ns です。キャッシュ サイズは 32 KB です。メイン ストレージは 2、4、または 6 MB です。チャネル ディレクターは 1 つが標準で、オプションで 2 つ目も用意されています。通常、各ディレクターは 1 つのバイト マルチプレクサと 5 つのブロック マルチプレクサ チャネルを処理します。後に、オプション機能のデータ ストリーミングが追加され、各ディレクターの最初のブロック マルチプレクサ チャネルが 3 MB/秒で動作できるようになりました。オプションのチャネル間アダプター (CTCA) も利用できます。発表時の最小構成の 3032 プロセッサ (周辺機器なし) の月額リース価格は 43,740 ドルでした。3032 は、MVS、OS/VS1 SVS、VM/370、ACP、およびTSS/370でサポートされています。[3]
モデル
3032には搭載されている主記憶装置の容量によって4つのモデルがある。[4]
IBM 3033
3033 は、マシン サイクル タイムが 58 ns です。キャッシュ サイズは 64 KB です。当初、メイン ストレージは 4、6、または 8 MB でしたが、後に一部のモデルで 8、12、または 16 MB に拡張されました。2 つのチャネル ディレクターが標準で、3 つ目のディレクターはオプションで利用できます。370 モードではシステムのチャネルが最大 16 個であるため、3 つ目のディレクターは 4 つのチャネルしか持てません。3 つ目のディレクターは、4 つのブロック マルチプレクサ チャネル、または 1 つのバイト マルチプレクサと 3 つのブロック マルチプレクサのいずれかで利用できます。後に、オプション機能のデータ ストリーミングが追加され、各ディレクターの最初のブロック マルチプレクサ チャネルが 3 MB/秒で動作できるようになりました。オプションのチャネル間アダプター (CTCA) が 2 つ利用できます。発表時点では、最小構成の 3033 プロセッサ (周辺機器なし) の月額リース価格は 70,400 ドルでした。 3033はMVS、OS/VS1 SVS、VM/370、ACPでサポートされています。[12]
3033-N はやや遅いモデルで、1979 年 11 月 1 日に発表されました。3033-S は、オリジナルの 3033 モデルの約 2/3 の速度で、1 年後の 1980 年 11 月 12 日に発表されました。3033-S にはチャネル ディレクターが 1 つしか搭載されておらず、メイン ストレージは簡素化されており、4 ウェイ インターリーブ モードでは動作しませんでした。どちらも次の四半期に出荷されましたが、1985 年に他の 303X 製品とともに廃止されました。[13]
3033 は後に、アタッチド プロセッサ(AP) およびマルチプロセッサ(MP) の 2 者間構成で利用できるようになりました。
3033 AP 構成は、相互接続された 1 台の 3033 と 1 台の 3042 で構成されていました。3042 の最初のバージョンにはチャネルがなかったため、すべての I/O 操作は 3033 から実行する必要がありました。3042 は追加の CPU パワーを提供しました。後のバージョン (3042-2) には 1 台または 2 台のチャネル ディレクターがあり、I/O 操作が可能になりました。これにより、システムを 2 つの部分に分割することも可能になり、メンテナンスなどのために 1 つの部分を一時的に停止しても、もう 1 つの部分は引き続き稼働できます。
3033 MP 構成は、相互接続された 2 つの 3033 で構成されます。後の 3033 AP と同様に、一度に 1 つのプロセッサでメンテナンスを実行する場合など、2 つの部分に分割できます。すべての 3033 AP および MP 構成には、2 つの 3036 コンソールが含まれます。
モデル
3033には29のモデルがあった。[4] [14]
