ヘアーズヒル道路橋

フレンチクリークに架かるヘアーズヒル道路橋
上流（北西）を眺める
座標	北緯40°08′28″ 西経75°34′05″ / 北緯40.141° 西経75.568° / 40.141; -75.568
運ぶ	チェスター郡の SR 1045 の片側車線
十字架	フレンチクリーク
ロケール	ペンシルベニア州キンバートン、ペンシルベニア州フェニックスビル
正式名称	SR 1045 ヘアーズ ヒル ブリッジ
その他の名前	シルバーブリッジ
管理人	ペン交通局
ID番号	15104500201201
特徴
デザイン	格子桁を貫通する錬鉄
全長	103 フィート 4 インチ (31.50 メートル)
幅	14フィート（4.3メートル）
歴史
オープン	1869
統計
毎日の交通量	平均 4,895
ヘアーズヒル道路橋
米国国家歴史登録財
ペンシルベニア州の地図を表示 アメリカ合衆国の地図を表示
最寄りの都市	ペンシルベニア州フェニックスビル
座標	北緯40°8′28″ 西経75°34′4″ / 北緯40.14111° 西経75.56778° / 40.14111; -75.56778
エリア	0.2エーカー（0.08ヘクタール）
構築済み	1867
建築様式	ボウストリングトラス
NRHP参照 番号	78002375 [1]
NRHPに追加されました	1978年3月28日

ヘアーズヒル ロード ブリッジは、単径間、錬鉄製、弓弦型格子桁 橋です。1869 年にモーズリー アイアン ブリッジ アンド ルーフ カンパニーによって建設され、この種の橋としては唯一現存する橋として知られています。この橋は、ペンシルバニア州の風光明媚な川、フレンチ クリークに架かっています。

ヘアーズ ヒル ロード ブリッジの上部構造は、103 フィート 4 インチ (31.50 m) の錬鉄製格子桁 1 スパンで構成されています。両端は、同じく 1869 年にエイブラハム タニー ジュニアによって建設された石積みの橋台で支えられています。この橋は、数回にわたって大規模な改修が行われ、そのうちの 1 回で現在のオープン グリッド スチール デッキが追加されました。これは 1 車線の橋です。

この構造物は国家歴史登録財に登録されており、歴史的にも技術的にも非常に重要な意味を持っています。トーマス・ウィリアム・モーズリーの特許取得済みの「錬鉄格子桁橋」の現存する唯一の例です。この橋は、詳細な図面、写真、歴史物語とともに、 Historic American Engineering Record (HAER) に記録されています。この構造物は、フレンチ クリークを横切るヘアーズ ヒル ロード (標識のない州道 1045) の 1 車線を通行します。住宅はフレンチ クリークの北岸に沿って建ち、南岸に沿って森林地帯が広がっています。

橋台は岩の上にあり、ランダムな砕石をモルタルで固めた砂岩でできています。長さは 20 フィート (6.1 m)、基部の幅は 7 フィート (2.1 m)、傾斜は 1 フィートあたり 1/2 インチ (1:24)、干潮時の高さは約 12 フィート (3.7 m) です。元々の石造りの座席はコンクリートの台座に置き換えられました。翼壁は約 60 フィート (18 m) に伸び、南側がわずかに広がっています。北翼は約 20 フィート (6.1 m) の長さです。

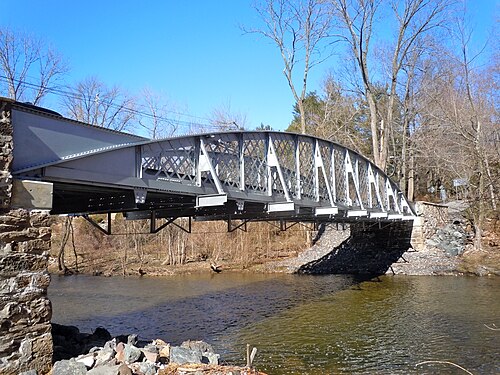

元の上部構造は、格子状のウェビングと木製の床システムを備えた錬鉄製のアーチ型桁 2 本で構成されていました。アーチ桁は、中央のプレート ダイヤフラムにリベット留めされた 1 組の Z 字型のバーから構成されています。斜めの格子部材が、プレートの上部と下部の間のウェブを埋めています。各アーチには、格子と下部の枕木プレートとともに、床システムを支える 7 本の垂直部材があります。弓弦型のタイ ロッドは、各アーチの両側で、中央の垂直部材の下部から斜めに伸びています。

HAER の説明では、1991 年以前の 3 つの主要な復興キャンペーンについて言及されています。

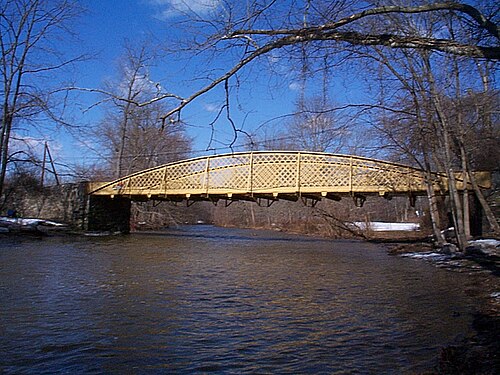

その色から地元では「シルバー ブリッジ」と呼ばれているこの橋は、少なくとも数十年間は黄色でした。2010 年の改修工事で銀色に戻されました。

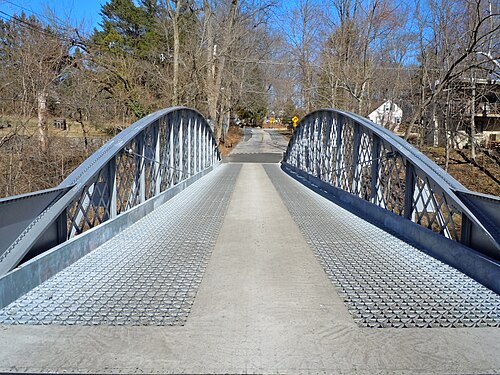

2009年、ペンシルバニア州運輸局（PennDOT）は、この橋の歴史的な性質を損なうことなく、170万ドルを費やして橋を修復し、積載量を向上させる計画を立てた。^[2] 2010年6月22日、橋は修復工事のため閉鎖され、オープングリッドの鋼製デッキを自転車用のコンクリート中央部分を組み込んだ新しいデッキに交換する作業が行われた。826,689ドルの修復は2010年10月まで続き、積載制限が15トン（14メートルトン）に引き上げられる予定だった。^[3]橋は2010年12月10日に再開通した。

2018年6月11日、橋は最新の改修工事のため約10週間閉鎖された。ペンシルベニア州交通局の請負業者は、損傷して劣化した翼壁の再建、鉄筋コンクリートによる石積みの欄干の再建、欄干の鈍端を保護するための粉体塗装された茶色のガイドレールの設置などにより、錬鉄製のトラス橋の改修工事を行った。さらに、南東翼壁の外側に保存されていた歴史的銘板が再設置された。この2018年の改修工事を記念する銘板も設置された。橋は2018年8月20日に再開通した。^[4]
