HP-67/97

HP-67、HP-97
	HP-67。
タイプ	プログラム可能
紹介された	1976
製造中止	1982年（HP-97：1984年）
電卓
エントリーモード	RPNキーストローク
表示タイプ	赤色LED7 セグメントディスプレイ
表示サイズ	15桁（小数点は1桁）（±10 ±99）
CPU
プロセッサ	独自の
プログラミング
プログラミング言語	キーコード
他の
電源	内部充電式バッテリーまたは115/230 V AC、5 W
重さ	電卓: 11 オンス (310 g)、; 充電器: 5 オンス (140 g)
寸法	長さ: 6.0 インチ (150 mm)、; 幅: 3.2 インチ (81 mm)、; 高さ: 0.7～1.4 インチ (18～36 mm)

HP -67は、磁気カードでプログラム可能なハンドヘルド電卓で、ヒューレット・パッカード社が1976年に希望小売価格450ドルで発売した。^[1]サーマルプリンタを内蔵したデスクトップ版はHP-97として750ドルで販売された。 ^{[2]これらは総称して}HP-67/97と呼ばれている。^[3]

HP-65の改良後継機として販売されたHP-67/97 は、1 年前に発売された「20 シリーズ」の計算機 ( HP-25、HP-19Cなど) の技術に基づいています。2 つのモデルは機能的に同等であり、磁気カード上のプログラムはモデル間で交換可能です。

特徴

67/97 は、三角関数、対数関数、指数関数、座標変換、平均/標準偏差などを含む、科学的、統計的、工学的な演算の完全なセットを提供します。

HP-67/97 シリーズは、224 個の 8 ビットワードのプログラムメモリを特徴としていました。HP-65 の 6 ビットに対してワードあたり 2 ビット増えたため、複数のキー入力が必要な場合でも、設計者はプログラム命令を 1 つのメモリセル (「完全に統合されたキーコード」) に保存できました。プログラムには、20 個のラベル、サブルーチン (3 レベルの深さ)、4 つのフラグレジスタ、8 つの比較関数、拡張インデックスおよびループ制御関数を含めることができます。

15 桁のディスプレイは、小数点が独自の桁位置に表示されていたものの、以前のモデルよりも幅が広くなっていました。HP-67 のキーにはそれぞれ最大 4 つの機能があり、"f"、"g"、"h" のプレフィックスキー (それぞれ金色、青色、黒色のラベル) でアクセスできます。モデル 97 にはより多くの (そして大きい) キーがあったため、各キーには 2 つの機能しか割り当てられませんでした。HP-67 と HP-97 の間で磁気カードを交換すると、計算機のソフトウェアがキーコードの変換を行い、67 のディスプレイを通じて 97 の印刷機能をエミュレートしました。

HP-67 は、単 3 形ニッケルカドミウム充電式電池3 個で動作します。内蔵サーマルプリンタの電力要件により、HP-97 では、より大きな電池パックとより強力な充電器が採用されています。

記憶とプログラミング

26 個のレジスタデータメモリのうち、最初の 10 個 (「プライマリレジスタ」) は直接アクセスでき、さらに 10 個は代替レジスタセットとして、残りの 6 個はユーザー定義キー AE およびインデックスレジスタを介してアクセスできます。後者を使用すると、プログラムは 26 個のレジスタすべてに単一のインデックス付き配列としてアクセスできます。データメモリは、後のモデルのように永続的ではありません。つまり、電源を切るとレジスタの内容とプログラムは失われます。代替レジスタセットは、統計機能でも使用されました。

内蔵の磁気カードリーダー/ライターを使用してプログラムやデータを保存し、複数のカードからデータを結合することができました。同じ磁気カードフォーマットは後に HP -41Cにも使用され、カードリーダーのソフトウェアを通じて 67/97 との互換性が提供されました。HP は、測量、医療、土木工学、電気工学など、多くのアプリケーション向けに、記録済みの磁気カードパックで提供されるプログラムライブラリを提供しました。カードは、指定された角を切り取ることで書き込み禁止にすることができます。

HP のソフトウェアとサポートに加えて、アクティブなユーザーコミュニティが、当時の HP の他のプログラマブルデバイスと同様に HP-67/97 をサポートしました。このグループは PPC と呼ばれ、PPC Journalを発行しました。このグループの注目すべき貢献の 1 つは、疑似英数字表示を可能にする「ブラックボックス」の開発でした。

Educational Calculator Devices社製のEduCALC 67 GDという追加の後ろ向きディスプレイをサポートするように適応されたバージョンも存在した。^[4]^[5]

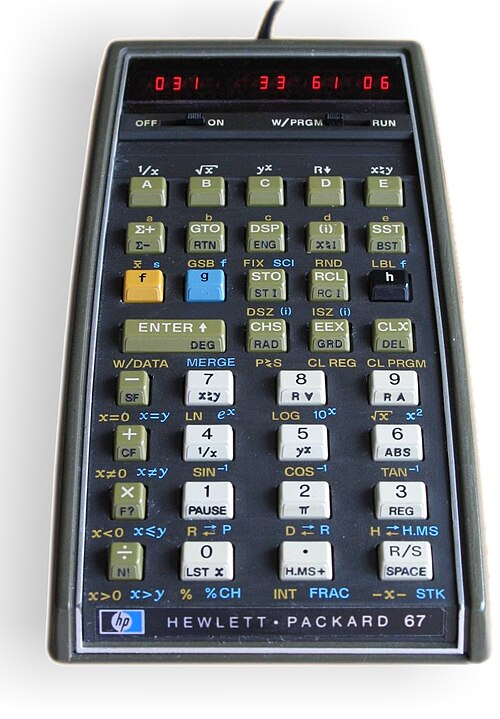

プログラミングモードの HP-67 で、 STO + 6のキーコードが表示されています。
HP-67の磁気読み取りヘッド（上部）と磁気カード用統合リーダーの搬送機構の一部（ゴムローラーと歯車）
HP 磁気カード。
HP-67 と Blackbox の動作
HP-67のメインボードは、デバイスの長さの約3分の1を占めるだけです

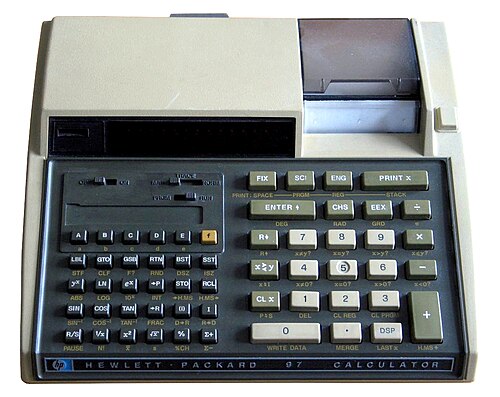

HP-97S

1977年、HPはデスクトップモデルの拡張版であるHP-97Sを発表しました。これは外部ハードウェアからデータを収集するための追加のパラレルI/Oポート（4ビットBCD桁10桁用の40ラインと制御ライン5本）を備えており、^[6]価格は1,375ドルでした。
