機能ブロック図

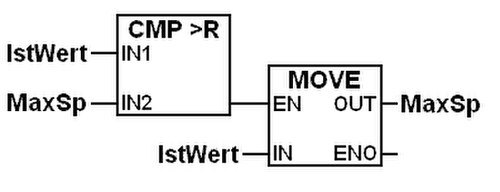

機能ブロック図 （FBD）は、プログラマブルロジックコントローラ設計用のグラフィカル言語であり、 ^[1]入力変数と出力変数間の機能を記述できます。機能は基本ブロックの集合として記述されます。入力変数と出力変数は接続線によってブロックに接続されます。

ブロックの入力と出力は、接続線またはリンクで接続されます。単一の線を使用して、図の 2 つの論理ポイントを接続することもできます。

• 入力変数とブロックの入力
• ブロックの出力と別のブロックの入力
• ブロックの出力と出力変数

接続には方向性があり、つまり、線は関連データを左端から右端に運びます。接続線の左端と右端は同じタイプである必要があります。

多重右接続 (分岐とも呼ばれる) を使用すると、左端から各右端に情報をブロードキャストできます。接続のすべての端は同じタイプである必要があります。

ファンクションブロックダイアグラムは、プログラマブルロジックコントローラ（PLC）や分散制御システム（DCS）などの制御システム用の標準IEC 61131-3でサポートされているロジックまたは制御 構成用の5つの言語^{[2]のうちの1つです。サポートされている他の言語は、}ラダーロジック、シーケンシャルファンクションチャート、構造化テキスト、および命令リストです。
