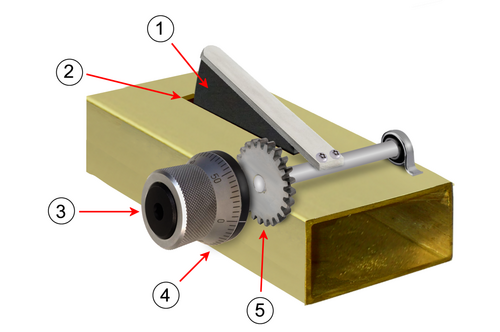

1) 抵抗コード、2) 導波管のスロット、3) 調整ノブ、4) ダイヤル、5) 減速ギア 4:1
フラップ減衰器または抵抗カード減衰器[1]は、矩形導波管を通過する電磁波を正確かつ連続的に減衰させることができる フラップ型導波管 減衰器である。
これは、導波管の広い側の中央にある縦方向のスロットを通って導波管の内部空間に伸びる、薄い円盤状の減衰材で構成されています。挿入範囲は可変で、抵抗カードを適切に形作ることによって、減衰を挿入量とほぼ直線にすることができます。反射を最小限に抑えるには、できるだけ鋭い角のない形状が適しています。原則として、半円形の薄い板が好まれます。[2]
減衰は通常30デシベルまで可能です。[2]ミリ波範囲では、最大40dBを達成できます。[3]減衰は周波数に依存し、複雑な信号の高調波の減衰が少なくなります。[4]
