炎反射板

火炎デフレクター、火炎ダイバータ、または火炎トレンチは、ロケットエンジンやその他の推進システムによって生成された炎、熱、および排気ガスの方向を変えたり分散させたりするために設計された構造物または装置です。 ^[2]ロケットの打ち上げによって生成された推力と、打ち上げ時に発生する音により、発射台や整備構造物、さらには打ち上げ車両が損傷する可能性があります。^[3]ダイバータの主な目的は、炎が機器、インフラストラクチャ、または周囲の環境に損傷を与えないようにすることです。火炎ダイバータは、エンジンのテスト中や車両の打ち上げ中に大量の排気ガスが排出される ロケット打ち上げ現場やテストスタンドで見つけることができます。

ダイバータは通常、排気ガスと炎の力を特定の方向、通常はロケットや機器から遠ざける方向に導く、頑丈で耐熱性のある構造で構成されています。これは、高温ガスの潜在的破壊効果を防ぎ、点火の音響効果を軽減するために不可欠です。

炎溝は、ダイバータと組み合わせて溝デフレクタシステムを形成するためにも使用される。ロケットの炎は、発射台の開口部を通って炎溝にある炎デフレクタに伝わる。炎デフレクタは発射構造物の下を走り、発射台自体をはるかに超えて伸びている。^[3]音響効果をさらに低減するために、水による消音システムも使用されることがある。

アポロ計画の際、火炎デフレクターの必要性はケネディ宇宙センター発射施設の設計において決定的な要素であった。NASAの設計者は双方向のくさび型金属製火炎デフレクターを選択した。その高さは13メートル、幅は15メートル、総重量は317トンであった。地下水位が地表に近かったため、設計者は火炎溝の底を地表レベルにしたいと考えた。火炎デフレクターと溝によって八角形の発射台の高さと幅が決定された。^[2]

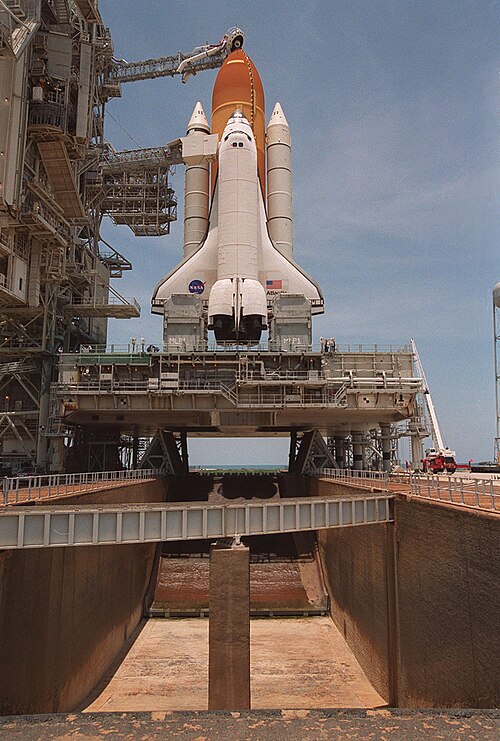

スペースシャトル計画中、NASAはケネディ宇宙センターの発射施設39Bを改修した。長さ150メートル、幅18メートル、深さ13メートルの火炎溝を設置した。^[3]これはコンクリートと耐火レンガで造られた。メインの火炎デフレクターは、ロケットブースターの真下の溝の中に設置された。V字型の鋼鉄構造物は高温コンクリート材料で覆われていた。これはオービターのメインエンジンと固体ロケットブースターの排気を2つの火炎溝に分けた。^{[4] [5]}これは高さ約11.6メートル、幅17.5メートル、長さ22メートルであった。^[3]シャトルの火炎溝転換システムはSLS計画のために改修された。^{[4] [6]}

ロシアのバイコヌール宇宙基地の発射施設の主発射台では、発射時の排気を管理するために火炎ピットが使用されている。打ち上げロケットは発射台まで鉄道で輸送され、そこで大きな火炎デフレクターピットの上に垂直に立てられる。^{[7]同様の構造が}欧州宇宙機関のギアナ宇宙センターに建設された。^[7]

2023年4月に行われたスペースXのスターシップの初の軌道試験飛行中、スターベースの発射台は火炎拡散装置がなかったために大きな損傷を受けた。^[8] 33基のラプターロケットエンジンが25フィート（7.6メートル）の深さのクレーターを掘り、広範囲に破片や塵をまき散らした。^[8]同社は、ロケットの下にある鋼鉄製の装置から大量の水を噴射することで発射台と機体を保護する、新しい水噴射ベースの火炎拡散装置を設計した。^{[9] [8]}同年11月、新しい水噴射システムはスターシップの2回目の軌道飛行試験中に発射台を保護することに成功し、最初の試験中に舞い上がった塵や破片の雲を回避した。^[10]
