手動火災警報作動とは、発信機、プルステーション、またはその他の装置を介して火災警報を作動させるプロセスです。通常、これにより、該当する建物または区域の避難信号が鳴ります。手動火災警報作動は、熱感知器や煙感知器などによる自動火災警報作動とは異なり、人間の介入を必要とします。ただし、発信機/プルステーションは、火災検知および警報システム全体の一部として、自動検知と併用することも可能です。完成した建物のシステムは通常、配線されており、制御盤が含まれています。建設中は、無線式作動装置が一般的です。
火災報知器や呼び出しボタンが作動すると、通常はコードにより直ちに避難を開始する必要があります。ただし、システムメンテナンスやセキュリティロックダウンなど、制御盤外からの手動起動が解除される例外もあります。[ 1 ]セキュリティアラーム、緊急ドアリリース、産業用消火システム、危険物漏洩アラームはすべて、火災報知器と同様の手動起動装置で起動されることがある特殊システムの例です。これらは、火災報知システムとさまざまな程度でリンクされている場合があります。

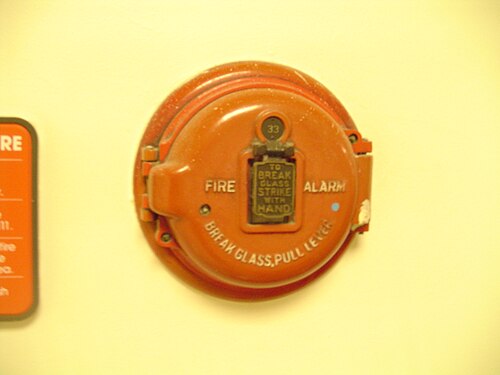

火災報知器のプルステーションは、通常壁に取り付けられた能動型の火災防護装置で、作動すると火災報知器システムに警報を発します。これは北米で最も一般的な設計です。最もシンプルな形式では、利用者がハンドルを下に引くことで警報が作動し、回路が完成してハンドルが作動位置にロックされ、火災報知器制御盤に警報が送信されます。作動後、ほとんどの火災報知器プルステーションは、制御盤をリセットするために専用の工具またはキーを使用して準備位置に戻す必要があります。作動に単一の動作または手の動きのみを必要とする原始的な手動式ステーションは、衝撃や偶発的な接触によって意図しない作動を起こす可能性があります。この問題に対処するための初期の戦略には、内部のバネ式機構を解除するために操作者にガラス板を割らせることが含まれていました。持ち上げて下に引く、または押し込んで下に引くなど、2つの手の動きを必要とする手動式プルステーションは、その後、多くの現代の設備でガラスを割るタイプや単一動作タイプのモデルに取って代わりました。
かつては、プルステーションがシステム全体を制御していました。これらのコード式プルステーションは現代のプルステーションよりもはるかに大きく、内部にコードホイールがありました。プルステーションを引くと巻き上げられるギア機構があり、（現代のプルステーションとは異なり）ハンドルは押し下げられたままになりませんでした。ギアは特定の歯数を持つ小さなホイールを回転させ、それによってコードが決定されます。歯が接点を押し上げ、回路を開閉してベルやホーンにコードをパルス送信します。このコードは、建物の警備員が警報の発生源を特定するために使用されました。たとえば、オフィスビルの4階エレベーターロビーにあるコード5-3-1のプルステーションを考えてみましょう。プルステーションが引かれると、建物の警備員はコード一覧から5-3-1を検索します。プルステーションの場所を特定した後、実際に火災が発生しているかどうかを確認する必要があります。火災が発生している場合は、建物を避難させ、消防署に連絡します。
システムテストは、2 つの方法のいずれかで実行できます。コード式プルステーションでは、前面にテスト穴 (通常は六角レンチで操作) があるか、内部にテストスイッチがあります。スイッチを一方に回すと、警報装置が連続して鳴ります (単発ベルの場合は 1 回鳴ります)。スイッチを反対に回してからプルを実行すると、ステーションの機械部品が適切に機能していることを確認するためのサイレントテストを実行できます。プルを実行すると、ステーションはリセットされる前に少なくとも 4 ラウンドのコードを実行します。コード式プルは、一般的に 1950 年代頃まで新しい火災報知システムで使用され、その後、1970 年代まで時折使用されました。1990 年代初頭まで、既存のコード式プルステーションに対応するために追加のゾーンを備えたパネルが製造されていました。現在では、コード式プルステーションは、稼働中の火災報知システムではほとんど見られません。

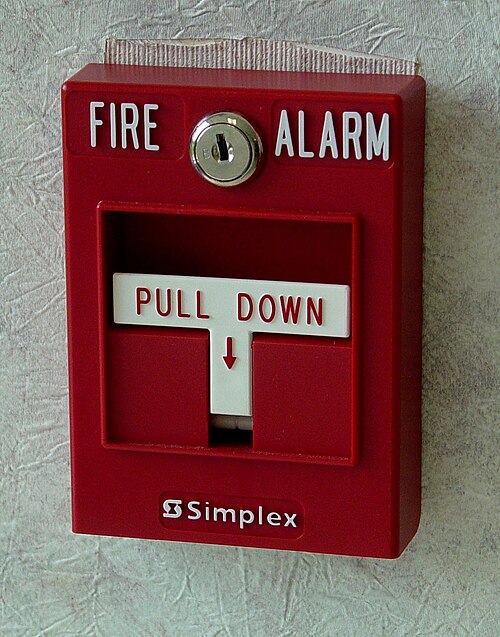

現代の火災報知器の発信機の多くはシングルアクション式で、ハンドルを下に引くだけで警報が鳴ります。一方、デュアルアクション式の発信機もあり、その場合は、ハンドルを下に引く前に、発信機のパネルを持ち上げたり押し込んだり、付属のハンマーでガラスパネルを割ったりするなど、別の操作を行う必要があります。おそらく最もよく知られている発信機は「Tバー」型発信機でしょう。ハンドルが「T」の形をしていることからこの名前が付けられました。このタイプは多くの会社で製造されており、中でもシンプレックスグリネル社が最も有名です。
火災報知器の発信機を通常通り作動させた後、リセットするには、建物管理者または緊急対応要員が鍵（多くの場合、六角レンチまたは一般的な鍵）を使って発信機を開ける必要があります。発信機を開けるとハンドルが元の位置に戻り、発信機を閉じた後、火災報知器制御盤から警報をリセットできるようになります。

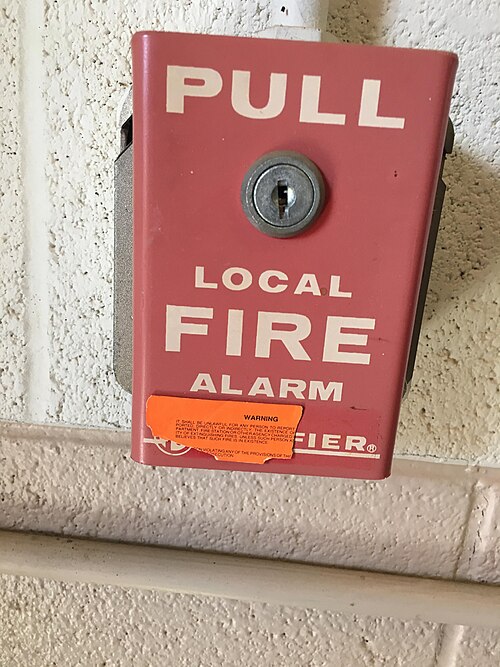

場所によっては、特に大学の寮や学校では、学生がいたずらで火災報知器を故意に作動させることがあります。こうした誤報が繰り返されると、警報疲れを引き起こし、居住者が警報の重要性を軽視したり、完全に無視したりする原因となります。誤報が頻繁に発生する地域では、発報器に透明なプラスチック製のカバー（「ストッパー」という商標で販売されている）を取り付けることがあります。このカバーは、不正操作や開封があった場合に警報音が鳴り、火災報知器に注意を促す効果があります。また、プラスチック製のカバーは、発報器にぶつかったり、小さな子供が誤って引いたりするのを防ぐためにも使用されます。カバーの中には内部警報装置がなく、単に発報器にぶつかるのを防ぐだけのものもあります。こうした問題などから、火災やその他の緊急事態が発生していないにもかかわらず、故意に火災報知器を作動させることは、ほとんどの地域で違法となっています。

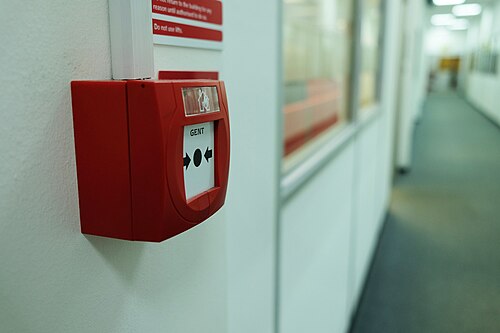

ヨーロッパ、オーストラリア、ニュージーランド、アジアでは、一般的にプルステーションは使用されず、代わりに手動コールポイントが使用されます。これは、消防業界では通常、MCP、コールポイント、ブレイクグラスポイント、またはファイアポイントと呼ばれ、日本では「トランスミッター」と呼ばれています。これらは、建物の居住者が建物内で火災やその他の緊急事態が発生していることを知らせるために使用されます。作動すると、上部からプラスチックの旗が上がり、どの警報が作動したかを示します。これらは通常、中央火災警報パネルに接続され、中央火災警報パネルは建物内の警報システムに接続され、多くの場合、地元の消防署の指令所にも接続されています。最初の近代的なMCPは1972年にヨーロッパに登場し、KACによって開発されました。[ 2 ]

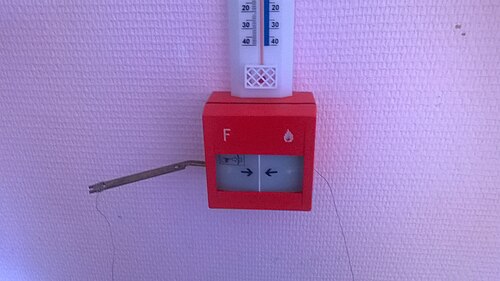

手動発報装置は、警報信号を発信するために使用され、ボタンを押すか、ガラスが割れてボタンが現れることで作動します。手動発報装置は、手動警報システムまたは自動警報システムの一部として使用できます。監視ユニットには、発報装置の位置を視覚的に確認できる表示器があり、警報を発報した装置を識別するための視覚的な表示器（通常はラッチで作動する機械式フラグで、鍵などを使って手動でリセットする必要があります）も備えています。
以前の英国規格では、ヒンジ付きカバーやプラスチック製の再着脱式部品は認められていませんでした。プラスチック部品には、EN 54規格のガラスと同じ印字が施されていなければなりません。
米国とカナダでは、危険度の高い建物でボタンのようなデザインの警報発報装置が使用されることがあります。NFPA 72規格では、アラーム ボックスという用語が使われており、これはさまざまな発報機構を包含する可能性があります。[ 3 ]いくつかの手動発報装置はUL / UL Canada 規格に適合しています。[ 4 ] [ 5 ]本稿執筆時点では、プル ステーションがこの地域で最も普及しているデザインです。
英国に拠点を置く建築研究所（BRE）の報告書には、「欧州のEN54火災検知および火災警報システム規格を満たすように設計された機器は、米国の国家火災警報コードNFPA 72に準拠して設計された設備内では使用できないという一般的な見解がある」と記載されている。実際には、「NFPA 72には手動発報器の使用を禁止する要件はないようだ」[ 6 ] 。
英国やヨーロッパでは、建設現場などの一時的な環境でワイヤレス MCP を使用することがますます一般的になっています。[ 7 ]これらは通常、標準的な有線火災報知設備と同じレベルの保護を提供しますが、専門の電気技師による設置を必要とせずに、建設中の建物の変化する環境に合わせて必要に応じて移動できます。設置を容易にするために、多くの場合、発報機能と音響装置およびストロボ機能が組み合わされています。
このようなシステムは、一般的に標準的な有線火災報知ネットワークと同様の構造で動作します。手動発報器は、熱検知や煙検知といった自動火災検知装置（建設現場では粉塵が発生しやすいため、多くの場合、防塵仕様に設計されています）と組み合わせることができ、監視基地局ユニットに接続できます。このユニットは、警報発生時にどのユニットが作動したかを視覚的に識別できるだけでなく、無線信号強度（建設の進行に伴って変化する可能性があります）やバッテリー残量も監視できる必要があります。
生命維持目的で使用されるため、このようなシステムで使用される無線受信機はカテゴリ1 [ 8 ]規格である必要があります。
建設中に使用するシステムは、無線式または機械式である。英国では、木造建築には相互接続無線システムが推奨されている。[ 9 ]
欧州連合内で市場に出回る火災検知および警報製品は、規則（EU）No 305/2011に従い、欧州統一技術規格EN 54火災検知および火災警報システムに適合しなければならない。
EN 54パート 11は、手動発報器に関する強制規格のセクションです。
欧州標準化委員会（CEN、フランス語：Comité Européen de Normalisation）は、欧州連合加盟国における物品の自由な移動のための調和のとれた欧州規格を開発するという任務の一環として、規格の開発と維持を担当している。
各機器のEN 54認証は毎年発行される必要があり、この種の製品については、規格に規定された厳格な試験手順に従って、認証機関によって発行されなければならない。
EN 54 証明書が 1 年以上経過している場合、有効期限が切れており、有効な証明書ではありません。製造業者は、有効期限切れの認証を受けた機器を欧州連合のどの国でも販売または設置することはできません。[ 10 ] [ 11 ]
