誘導ディスクモーターは、主にアナログ電気メーターでの使用で知られる低出力、低速の交流モーターです。[ 1 ]また、発明者のガリレオ・フェラリスにちなんでフェラリスディスクとも呼ばれます。
モータのロータは導電性のディスクで構成されており、1つまたは複数の分割相電磁コイルによって変化する磁束がディスクに印加される。ディスク内に渦電流が発生し、渦電流と磁束との相互作用によって駆動トルクが発生する。[ 1 ]

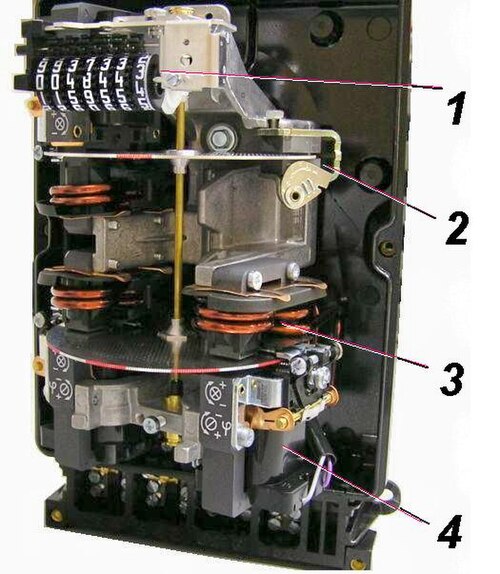

誘導式電気メーターの設計では、一対のコイルを使用し、一方のコイルには測定対象の電流が流れ、もう一方のコイルには端子に電圧がかかります。コイルの設計により、各ペアの磁場は逆位相になり、電流と電圧に比例したトルクが発生します。永久磁石はブレーキ（「減速要素」）として機能し、速度をトルクに比例させます。[ 2 ]
効率が低いため、誘導ディスクモーターの用途は限られています。このモーターは、一般的な家庭用誘導式電気メーターでの使用で最もよく知られています。このモーターは、電気機械式タイムスイッチにも使用されていました。[ 1 ]
1920年代、モーターは一時的に蓄音機の分野でニッチな地位を確立し、静音動作、一定速度、振動のなさ、信頼性といった利点から、ゼンマイ動力に取って代わりました。比較的強力なモーター（35ワット）のシャフトは垂直で、減速ギアなしでターンテーブルに直接接続されていました。モーターは高トルク（6インチオンス）で、始動時に急速な加速を実現しました。毎分78～80回転の速度は、フライボールガバナーによって制御されていました。[ 1 ]

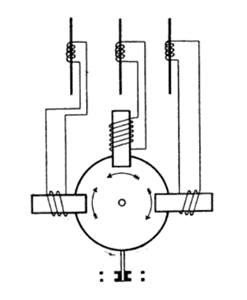

フェラーリディスクは、電力系統保護に使用される電気機械式リレーに使用されていました。添付の図は、ディスクの回転によって回路遮断器（図示せず）が作動する装置を示しています。3つのコイルのうち1つは他の2つと逆向きに配線されていますが、巻数は2倍です。これにより、ディスクに加わる力がほぼ釣り合い、調整可能な力によって所定の位置に保持され、ディスクが回転しない状態になります。3相電流が不均衡になると（例えば、電気的故障により）、ディスクが回転し、保護動作が開始されます。[ 3 ]
