イーサネットクロスオーバーケーブル

イーサネットクロスオーバー ケーブルは、コンピューティング デバイスを直接接続するために使用されるイーサネット用のクロスオーバー ケーブルです。これは、同じ種類の 2 つのデバイス (たとえば、2 台のコンピューター (ネットワーク インターフェイス コントローラー経由) または 2 つのスイッチ) を接続する場合に最もよく使用されます。対照的に、ストレート パッチ ケーブルは、コンピューターと ネットワーク スイッチなど、異なる種類のデバイスを接続する場合に使用されます。

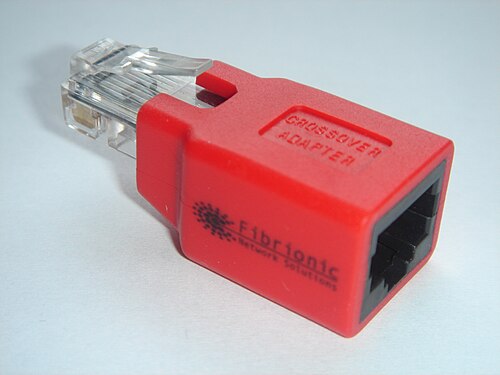

クロスオーバー ケーブル内の意図的に交差した配線により、一方の端の送信信号がもう一方の端の受信信号に接続されます。

今日の多くのネットワーク デバイスは、自動 MDI-X (自動クロスオーバー) 機能をサポートしています。この機能では、クロスオーバー ケーブルの代わりにパッチ ケーブルを使用したり、その逆を行ったりすることができ、受信信号と送信信号がデバイス内で自動的に再構成され、接続が機能します。

10BASE -Tおよび100BASE-TXイーサネット規格では、各方向の伝送に 1 対のワイヤを使用します。このため、各デバイスの送信ペアをもう一方の端のデバイスの受信ペアに接続する必要があります。10BASE-T 規格は、ストレート接続の 既存のツイストペアケーブル設備で使用するために考案されました。

端末デバイス ( MDIポート付き) がスイッチまたはハブに接続されると、このクロスオーバーはスイッチまたはハブ ( MDI-Xポート) の内部で行われます。この目的には、片方のコネクタの各ピンがもう一方のコネクタの対応するピンに接続される 標準のストレートケーブルが使用されます。

スイッチやハブを使用せずに 1 つの端末を別の端末に直接接続することもできますが、その場合はケーブル配線でクロスオーバーを行う必要があります。10BASE-T と 100BASE-TX はペア 2 と 3 を使用するため、ケーブル内でこれら 2 つのペアを入れ替える必要があります。この配線方式はクロスオーバー ケーブルを構成します。クロスオーバー ケーブルは、2 つのハブまたは 2 つのスイッチをアップストリームポートで接続するためにも使用できます。

T568AとT568B のピンとペアの割り当ての唯一の違いは、ペア 2 と 3 が入れ替わっていることなので、クロスオーバー ケーブルは、1 つのモジュラー コネクタがT568A に続き、もう 1 つのモジュラー コネクタが T568B に続くケーブルとして考えることができます ( TIA/EIA-568 配線を参照)。このようなケーブルは、10BASE-T または 100BASE-TX で動作します。

各ペアの極性は入れ替わらず、ペアはユニットとして交差します。つまり、各ペア内の2本のワイヤは交差しません。^[1]

1998年に導入されたこの機能により、アップリンクポートと通常ポートの区別がなくなり、古いハブやスイッチの手動セレクタースイッチは不要になりました。^[2]接続されている2つのデバイスの1つまたは両方に自動MDI/MDI-X構成機能がある場合は、クロスオーバーケーブルは必要ありません。

Auto MDI-Xは1000BASE-T規格ではオプション機能として規定されていましたが、^[3]実際にはほとんどのインターフェースに広く実装されています。

最終的に合意された自動 MDI/MDI-Xのほかに、この機能は、自動アップリンクおよびトレード、ユニバーサル ケーブル認識、自動センシングなど、さまざまなベンダー固有の用語で呼ばれることもあります。

10BASE-T と 100BASE-TX とは異なり、1000BASE-Tおよびより高速な規格では、電話ハイブリッドのような信号処理を使用して、双方向の同時伝送に 4 本のケーブル ペアすべてを使用します。このため、専用の送信ペアと受信ペアはありません。1000BASE-T およびより高速な規格では、自動ネゴシエーション フェーズでのみ、ストレートまたはクロスオーバーのいずれかのバリエーションが必要です。物理メディア アタッチメント (PMA) サブレイヤーは、各ペアの識別を提供し、通常、ペアが通常とは異なる方法で入れ替わったり交差したりしているケーブルでも引き続き機能します。^[4]

イーサネットのほとんどの光ファイバーバリアントでは、ファイバーはペアで使用され、各方向に 1 本のファイバーが使用されています。接続の一方の端にある送信機は、もう一方の端にある受信機に接続する必要があり、その逆も同様です。このため、デュプレックスコネクタ付きのファイバー パッチ ケーブルは、通常、オンプレミス配線と同様にクロスオーバーとして構成されます。^[要出典]したがって、両端に 2 本のパッチ ケーブルがあり、中央に固定ケーブルのセクションがある単純な接続では、合計 3 つのクロスオーバーがあり、接続が機能します。パッチ ケーブルのクロスオーバーは、通常、必要に応じてデュプレックス ブラケット内の コネクタを交換することで非常に簡単に再構成できます。

実際には、非クロスオーバー イーサネット ケーブルが T568A または T568B として配線されているかどうかは問題ではありません。両端が同じ配線形式に従っている限りです。一般的な市販の配線済みケーブルは、メーカーによってはどちらの形式にも従うことができます。つまり、あるメーカーのケーブルは一方向に配線され、別のメーカーのケーブルは別の方向に配線されますが、どちらも正しく機能するということです。T568A または T568B のどちらの場合でも、通常の (クロスされていない) ケーブルは、接続 1列または接続 2列のレイアウトに従って、両端が同じように配線されます。

電話や電源がデータと同じケーブル内で混在する機器や設備など、特定の機器や設備では、非データペア 1 と 4 (ピン 4、5、7、8) をクロス接続しないままにしておく必要があります。これが最も一般的なクロスオーバー ケーブルです。
