楕円反射スポット(略称ERS、または口語では楕円形または楕円) は、レンズまたはレンズ トレインを含むバレルを通して光を集めて方向付けるために使用される楕円反射鏡にちなんで名付けられた、一種の舞台照明器具の名前です。ERS 器具の光学系は、35 mm スライド プロジェクターの光学系とほぼ同じです。
エンターテイメント業界のさまざまな用途に合わせて設計された ERS には、さまざまなタイプがあります。ERS 機器には、さまざまな形やサイズがあります。ERS の各モデルには、それぞれ独自の特徴があります。一般的に、ERS 機器は、最も多様で利用されているステージ照明機器です。ERS は、ビームをオブジェクトのプロファイルに合わせて形作ることができるため、 プロファイル スポットライト(特にヨーロッパ) と呼ばれることもあります。
楕円形リフレクターは、強力で明瞭な光と汎用性のために使用されています。LekoとSource Four は、あらゆる種類の楕円形リフレクターを指すためによく使用されるブランド名ですが、これは不正確です。
特徴
典型的な楕円形照明ユニットの特徴は次のとおりです。

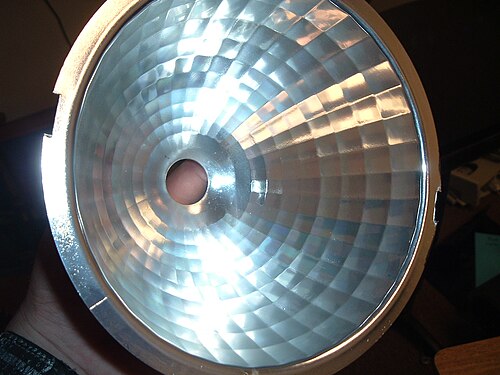

- 楕円反射鏡

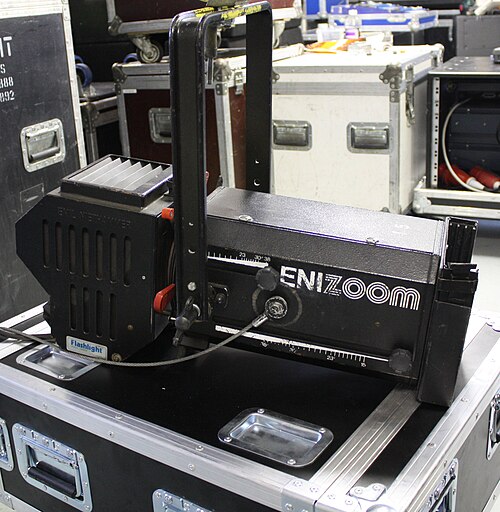

- レンズまたはレンズ トレインを含む調整可能なレンズ チューブ。チューブをユニットからさらに押し込んだり、さらに引き出したりして調整すると、ユニットによって投影される光線の焦点 (柔らかさまたは硬さ) を変更できます。これは、反射鏡とレンズ トレインの間の距離を変更することによって行われます。「ズーム」ERS 機器は、焦点だけでなく光線のサイズも変更できます。
- レンズチューブ内に1つまたは2つの平凸レンズ（略してPC）を配置してレンズトレインを形成します。平凸レンズは、片面が平らでもう片面が凸面（外側に湾曲）であることから名付けられ、チューブ内で凸面が互いに向き合っています。これらのレンズ間の距離と、レンズと反射鏡間の距離によって、出力される光線の幅が決まります。
- レンズチューブの端にあるブラケットのセット。ジェルフレーム、色を変えるユニット、またはさまざまなアクセサリを挿入します。ほとんどの最新のユニットには、さまざまなアクセサリを組み合わせることができる2つのスロットがあります。
- ユニットの内部焦点 (反射板から発せられるさまざまな角度の光が交わる場所) に取り付けられた 4 つのシャッター。これにより、ユニットのビームを線として正確に形作り、サイズを調整できます。さらに、ビームを円形にサイズ調整するための絞りが付いている場合もあります。
- ほとんどの場合、ユニット本体には、光のパターンを変更するために金属ゴボを挿入するためのスロットがあり、このスロットにはガラス ゴボ、二色性カラー ラウンデル、またはゴボ ローテーターやアイリスなどのエフェクト ユニットも保持できます。
ランプは（ほとんどの場合）後方から装着され、軸方向または放射状にベースを上または下に（器具を取り付けるときは向きが重要で、ライトを逆さまに使用するとランプの寿命が短くなります）、45 度の角度または場合によっては 90 度の角度で取り付けられます。ランプのフィラメントは楕円反射鏡の一方の焦点にあり、シャッターとゴボのあるゲートはもう一方の焦点にあります。
視野角
楕円体には、5 度から 90 度までの視野角を決定する特定のサイズのレンズが付属しています。視野角とは、光線がビームの中心の強度の 10% に達する角度です。現在、ほとんどのメーカーは、視野角を使用して器具の広がりを示しており、通常はこのシリーズ (5°、10°、19°、26°、36°、50°、75°、90°) です。古い器具は、レンズの幅x器具の焦点距離で表されます。たとえば、6x9 楕円体には、6 インチの直径のレンズと 9 インチの焦点距離があります。6x9 器具の視野角は約 37° です。6x12 器具の視野角は約 27° です。視野角が狭くなると、ステージから離れた場所で器具を使用できます。 2 つのレンズがランプハウジングから出し入れされる可変焦点 (ズーム) 器具も用意されており、ユーザーは特定の範囲内で手動で希望の焦点距離に調整できます。楕円形レンズはどのような用途にも使用できますが、主な機能は特定の距離を照らすことです。小さく鋭い円を照射できるため、スポットライトとしてよく使用されます。ランプの後ろには楕円形の反射鏡があり、必要な方向に光を反射します。端にはゲルやバーンドアを取り付けるためのブラケットが付いています。バーンドアはシャッターと同じ機能を持ちますが、より柔らかいエッジになります。 [1]
デザインの更新
1992 年に発売された Electronic Theatre Controls Source Four は、従来の ERS 設計を改良したものです。同社はランプとリフレクターの技術の進歩を利用して、より少ないワット数で光出力を高めました。Source Four という名前は、4 つのフィラメント要素を使用する改良されたランプ設計に由来しています。
その他の改良点としては、ほとんどのレンズ トレインで単一のレンズを使用することでユニットが軽量化され、光出力の点で効率が向上したこと、レンズ チューブ アセンブリ、シャッター、アクセサリ スロットを含む回転バレルによりシャッターの使用精度が向上し、ゴボの登録が容易になったことなどが挙げられます。

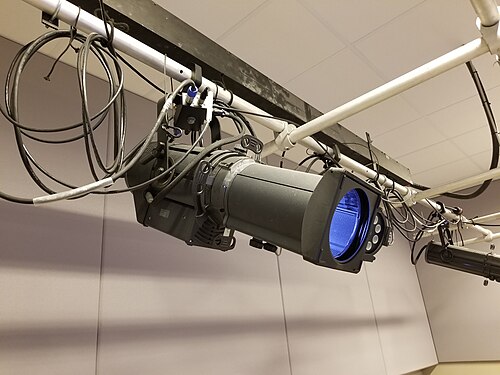

Source Fourの発売以来、他の照明メーカーもETCと並んで市場シェアを競うために自社製品を改良してきた。L字型のERSであるSelecon Pacificは、統合されたダイクロイックコールドミラーにより不規則な形をしている。ダイクロイックコールドミラーは、光線の可視波長を赤外線から効果的に分離し、熱をヒートシンクで逃がして器具から遠ざける。これにより器具の光線が低温に保たれ、プラスチックゴボを使用できる。また、光線によりシャッター、ゴボ、カラージェルの寿命が延び、ステージ上の温度も改善される。[2] Altman Lightingは、Source Fourへの対応として1994年にShakespeareシリーズのユニットを発売した。Source Fourに対する改良点の1つは、バレルアセンブリの回転に関する調整範囲が広いことである。このユニットの一部のコンポーネントの特許は、ETCからライセンス供与されている。
2004 年に ADB は WARP プロファイルを発表しました。この楕円形プロファイルのスポットでは、従来のシャッターが、それぞれが 360 度の無限回転機能を持つ一連のリングで制御される 4 つの統合ブレードに置き換えられました。フォーカスとズームの設定も、専用のリング セットで制御されます。リング コントロールは、突出したハンドルやレバーなしで WARP スポットライトの外側にあります。WARP の設計により、標準のトラニオン アームを電動ヨークに置き換えることができます。このヨークはリング コントロールにもリンクしており、フォーカスとズーム、シャッターの挿入/回転、ゴボの回転など、他のすべての機能を自動化します。電動ユニットには強制換気 (ファン) がなく、完全に無音であるため、音響が重要な用途 (テレビ スタジオ、コンサート ホールなど) に最適です。
最近では、Philips Strand Lighting が Lekolite ERS をリリースしました。この照明器具の改良点には、光学系の改善、360 度のバレル回転、工具を使わずに短いヨークを素早く取り付けることができる特殊なヨーク設計、クイック チェンジ ランプ、放熱技術と設計の統合の改善などがあります。
2011 年には、LED 技術もついに ERS アプリケーションに導入され、世界中の大手照明メーカー数社が、標準 ETC Source Four の省エネでメンテナンス不要の最新版を発表しました。2011 年 4 月 6 日、イタリアのメーカー Coemar は、PLASA (ドイツのフランクフルトで毎年開催される照明業界の主要な見本市の 1 つである ProLight+Sound Association フェア) で Reflection LEDko を発表しました。この開発により、平均 85 パーセントの電力消費を節約できます。
