電気声門図

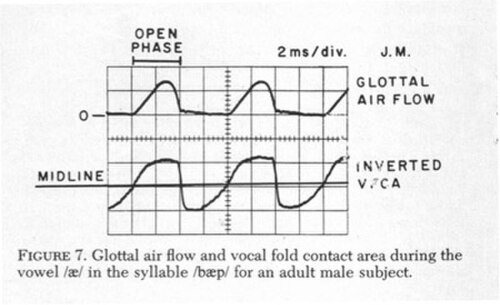

図 7: Martin Rothenberg および James J. Mashie、*「声帯接触領域による声帯外転の監視」*、Journal of Speech and Hearing Research、第 31 巻、338-351、1988 年 9 月

電気声門記録器（EGG ）（喉頭記録器とも呼ばれる）は、発声中に振動する声帯間の接触の程度を非侵襲的に測定するために使用される装置である。この仮定を正確に検証することは困難であるが、一般的なEGG装置によって測定される接触の側面は、声帯接触面積（VFCA）であると考えられる。^[1]^[2] VFCAを測定するために、電極が首の表面に貼り付けられ、EGGは小さな交流電流（メガヘルツ単位）によって喉頭と近傍組織の横方向の電気インピーダンスの変化を記録します。この電気インピーダンスは、声門振動サイクルのうち声帯が接触している部分における湿った声帯間の接触面積によってわずかに変化する。しかし、声帯接触によって引き起こされる首のインピーダンスのパーセンテージの変化は極めて小さく、被験者間でかなり異なるため、接触面積の絶対的な測定値は得られず、特定の被験者の変化のパターンのみが得られる。

初期の市販EGGユニットはBakenによって徹底的に比較されました。^[3] しかし、現代の低ノイズ電子機器を使用することで、EGGのノイズレベルは、成人の音声による典型的なEGG信号の100分の1である約40dBまで下げることができます^[要出典]。

さらに、複数のチャンネルを同時に使用することで、電極の正しい位置をユーザーに示し、発声中の喉頭の垂直方向の動きを定量的に測定できるため、この技術は使いやすく、信頼性も高まります。^[4]

電気声門信号は、ストロボスコープの同期、音声の基本周波数の追跡、声帯の外転運動の追跡^[5]、歌声の研究にも使用されています。 ^[6]

電気声門波形図はEGG信号を表示し分析するための新しい技術です。この技術は声帯接触現象とその時間的変化を素早く評価するための直感的な手段を提供します。^[7]

参考文献

^ Lecluse, FLE; Brocaar, MP; Verschurre, J (1975). 「電気声門記録法と声門活動との関係」Folia Phoniatrica et Logopaedica . 27 (3): 215–24. doi :10.1159/000263988. PMID 1193511.
^ Fourcin, AJ; Abberton, E (1971). 「新しい喉頭グラフの最初の応用」Med Biol Illus . 21 (3): 172–82. PMID 5566821.
^ Baken RJ. 言語と音声の臨床測定。ボストン：カレッジヒルプレス、1987年。
^ Rothenberg, M. マルチチャンネルエレクトログロトグラフ、Journal of Voice、Vol. 6.、No. 1、pp. 36-43、1992。
^ Rothenberg, M; Mahshie, JJ (1988). 「声帯接触領域による声帯外転のモニタリング」(PDF) . J Speech Hear Res . 31 (3): 338–51. doi :10.1044/jshr.3103.338. PMID 3172751.
^ ミラー、DG、「歌唱の共鳴」、インサイドビュープレス、2008年6月。ISBN 978-0-9755307-5-7
^ Herbst, CT; Fitch, WT; Svec, JG (2010). 「Electroglottographic wavegrams: a technique for visualizing vocal fold dynamics noninvasively」J Acoust Soc Am . 128 (5): 3070–3078. Bibcode :2010ASAJ..128.3070H. doi :10.1121/1.3493423. PMID 21110602. S2CID 6208240.
