EISCAT（欧州非干渉散乱科学協会）は、スカンジナビア北部とスヴァールバル諸島に3つの非干渉散乱 レーダーシステムを運用しています。この施設は、電離層と磁気圏の擾乱によって明らかになる太陽と地球の相互作用を研究するために使用されています。[1]
EISCAT 科学協会は、科学者に最高水準の技術を備えた非干渉散乱レーダー施設へのアクセスを提供するために存在します。
3D の
EISCAT の新世代非干渉レーダーである EISCAT 3D の建設は 2022 年 11 月に開始されました。
新しいシステムの第一段階は、旧本土システムと同様に連携して機能する3つのレーダーサイトから構成されます。その後、送信機のアップグレードとさらに多くのサイトがシステムに追加されます。 [2]
EISCAT 3D は、旧システムのパラボラアンテナの代わりに、3 つのフェーズドアレイアンテナフィールドで構成されるマルチスタティックレーダーです。多数の小型アンテナが 1 つとして連携して動作します。各フィールドには、直径 70 メートルのグランドプレーン上に 5,000 ～ 10,000 個の交差ダイポールアンテナが取り付けられます。
EISCAT 3D のコア サイトは、ノルウェーのスキボットンのすぐ外側にあります。この施設には、メイン アンテナとして 109 個の六角形アンテナ ユニットがあり、メイン サイトの周りに 10 個のアンテナ ユニットが配置されます。アンテナ ユニットの上には、ダイポール アンテナが取り付けられています。スキボットンの施設には、これらの小型アンテナが 10,000 個設置されます。スキボットンの施設は、EISCAT 3D システムのトランシーバーと受信機の両方として機能します。
受信施設はフィンランドのカレスヴァンドとスウェーデンのカイセニエミの2か所にある。この施設は54と55のアンテナユニットと約5,000本のダイポールアンテナで構成される。[3]
宇宙ゴミの追跡、隕石の追跡、GPSと無線トラフィックの研究、宇宙天気、オーロラ研究、気候研究、地球近傍宇宙は、EISCAT 3D がより柔軟で綿密な研究データを提供できるようになる分野の一部です。
EISCAT 3Dの使用は民間目的のみに限られます。[4]
新しいシステムは2023年または2024年に稼働する予定です。これは、古い本土のシステムが解体されることも意味します。
本土システム
本土のシステムは、3 つのパラボラ皿型研究レーダー アンテナで構成されており、3 つの施設が連携して動作するトライスタティック レーダーとして設計されています。レーダー アンテナは、スカンジナビア北極圏の北にあるノルウェーのトロムソ、フィンランドの ソダンキュラ、スウェーデンのキルナに設置されています。
トライスタティック システムのコアは、ノルウェーのトロムソ郊外のラムフィヨルドモエンにあり、 UHFバンドでの送受信に使用される 32 メートルの機械的に完全に操作可能なパラボラ アンテナを備えています。930 MHz バンドで動作し、送信機のピーク電力は 2.0 MW、デューティ サイクルは 12.5%、パルス長は 1 μs ～ 10 ms で、周波数および位相変調機能を備えています。
そして、 224 MHz 帯域で動作するVHFレーダーは、送信ピーク電力 3 MW、デューティ サイクル 12.5%、パルス長 1 μs – 2 ms、周波数および位相変調機能を備えています。送受信に使用されるアンテナは、4 つの四分の一で構成されるパラボラ アンテナで、合計開口は 120 mx 40 m です。このアンテナは、子午面 (天頂角 -30° ～ 60°) では機械的に操作でき、縦方向 (オフ ボアサイト ±12°) では電子的に操作できます。[5]

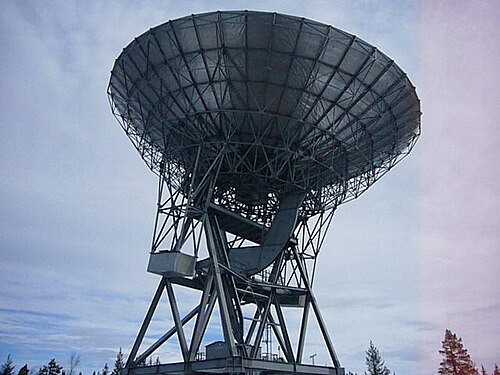

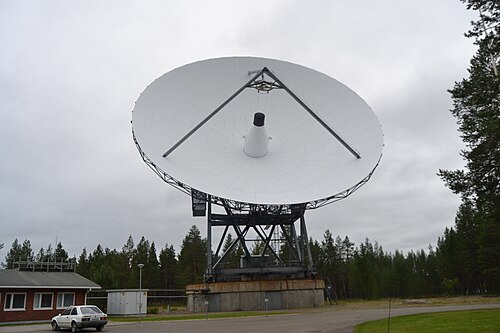

フィンランドのソダンキュラとスウェーデンのキルナにある受信アンテナは、完全に操縦可能な32メートルのパラボラアンテナです。受信機には、UHFレーダーとVHFレーダーの複数のチャンネルが含まれています。データは信号プロセッサで前処理され、リアルタイムで表示および分析され、大容量ストレージメディアに記録できます。[6]
EISCAT スヴァールバル諸島レーダー
北極圏の遥か上、北極に近いスヴァールバル諸島ロングイェールビーンの立地は 、オーロラ研究にユニークな可能性を提供します。11月から2月まで極夜となるスヴァールバル諸島の独特な気候により、オーロラを観察できるシーズンが長くなります。

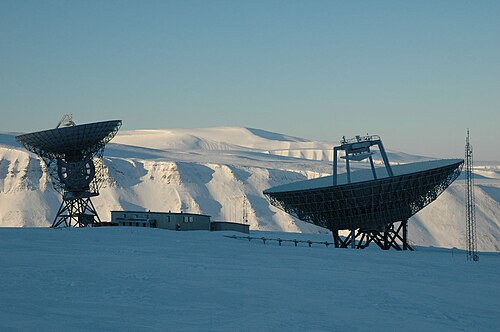

EISCATスヴァールバルレーダー（ESR）もUHF帯で運用しており、周波数は500MHz、送信ピーク電力は1000kW、デューティサイクルは25%、パルス長は1μs～2ms、周波数および位相変調機能を備えている。[7]アンテナは2つあり、1つは機械的に完全に操縦可能な32メートルのパラボラアンテナ、もう1つは地元の地磁気の方向に沿って配置された42メートルの固定パラボラアンテナである。[8]
レーダーシステム全体はコンピューターで制御されており、トロムソ、キルナ、ソダンキュラ、ロングイェールビーンのサイトはインターネットを介して相互接続されています。
トロムソ電離層修正施設
電離層加熱施設「ヒーティング」もノルウェーのトロムソ郊外のラムフィヨルドモエンにある。これは変調可能な100kWのCW出力の送信機12台と、3.85MHzから8MHzの周波数範囲をカバーする3つのアンテナアレイから構成されている。[9]
歴史
EISCAT は、6 か国の研究評議会の連合体として 1975 年 12 月に設立されました。しかし、オーロラ地帯の非干渉散乱技術に焦点を当てた研究施設を設立する計画は、1969 年にはすでに始まっていました。関心のある研究者との会議が 1970 年代初頭に何度も開催されましたが、実際に作業が開始されたのは、1973 年にグランビル ベイノン教授が会議を組織し、理事会と議長が任命されたときでした。1974 年に評議会は、EISCAT の UHF システムの組織、運用、実装をどのように行うかについての報告書を提出し、1975 年末に最初の 6 か国が EISCAT の建設に向けた作業を開始することに同意しました。
現在の加盟国は、スウェーデン、ノルウェー、フィンランド、日本、中国、イギリスです。加盟国は多少変更されています。ドイツは正式加盟国ではなくなり、フランスは1975年の組織発足時から2005年まで加盟国でした。日本と中国は後に（それぞれ1996年と2007年）加わりました。
EISCATは、加盟各国の研究機関の代表者で構成されるEISCAT評議会によって運営されています。管理財務委員会（AFC）と諮問科学委員会（SAC）の2つの委員会が評議会の活動を補佐しています。[10]
