ホログラフィック多用途ディスク

ホログラフィック多用途ディスク

Optware の HVD
メディアタイプ	超高密度光ディスク
容量	3.9TB [1]
開発 者	HSDフォーラム
使用法	データストレージ、高解像度ビデオ、QHD/WQHD 、 Ultra HDの可能性

ホログラフィック多用途ディスク（HVD）は、直径10cmまたは12cmの光ディスクに最大数テラバイトのデータを格納できると期待されていた光ディスク技術です。その開発は2004年4月に開始されましたが、資金の問題で中止されました。担当企業の1社は2010年に倒産しました。^[2]

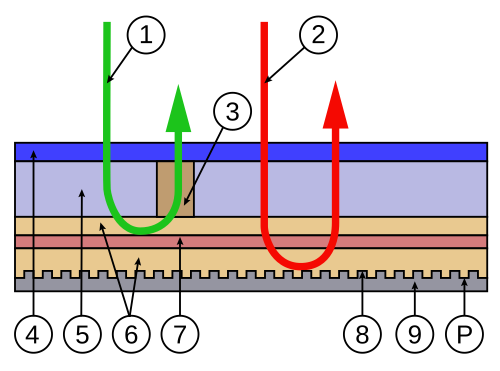

半径を小さくしたのは、コストと使用材料を削減するためである。これは、青緑と赤のレーザービームを1 つのビームに平行にする、コリニアホログラフィーと呼ばれる技術を採用している。青緑レーザーは、ディスク上部近くのホログラフィックレイヤーからレーザー干渉縞としてエンコードされたデータを読み取ります。赤色レーザーは、下部近くの通常の CD スタイルのアルミニウムレイヤーからサーボ情報を読み取るための参照ビームとして使用されます。サーボ情報は、従来のハード ディスク ドライブのヘッド、トラック、およびセクター情報と同様に、ディスク上の読み取りヘッドの位置を監視するために使用されます。CD または DVD では、このサーボ情報はデータの間に散在しています。ホログラフィック データとサーボ データの間にあるダイクロイック ミラーレイヤーは、青緑レーザーを反射し、赤色レーザーを通過させます。これにより、青緑レーザーがサーボ データ ピットで屈折して干渉するのを防ぎ、干渉が大きすぎたり、サーボ データがまったくなかったりして、現在の CD および DVD ドライブ技術と互換性がなかった過去のホログラフィック ストレージ メディアよりも進歩しています。^[3]

100 GBの読み取り専用ホログラフィックディスクと200 GBの記録可能カートリッジの規格は、2007年にECMAによって発行されましたが、 ^{[4] [5]}ホログラフィックディスク製品は市場に登場していません。いくつかの発売日が発表されましたが、すべてその後過ぎています。^[6]これは、ドライブとディスク自体の実際の高コスト、既存または新しい規格との互換性の欠如、より確立された光ディスクBlu-rayおよびビデオストリーミングとの競争が原因であると考えられます。

現在の光ストレージはパルスあたり 1 ビットしか保存できませんが、HVD アライアンスは、底部の直径が 200  μm、上部の直径が 500 μm の逆円錐台形状でパルスあたり約 60,000 ビットの容量を実現し、この効率性を改善したいと考えていました。トラック上でこれらを近づけることで高密度化が可能になり、18 μm の間隔で 100 GB、13 μm で 200 GB、8 μm で 500 GB を実現できます。最も実証されているのは、10 cm ディスクで 3 μm の間隔で 5 TB です。^{[引用が必要]}

このシステムでは、出力が 1ワットの緑色レーザーが使用されており、これは民生用デバイス用レーザーとしては高出力です。考えられる解決策としては、使用するポリマーの感度を向上させるか、民生用ユニットに適した高出力のレーザーを開発して商品化することが挙げられます。^{[引用が必要]}

HVD は、大容量のホログラフィック ストレージ メディアの唯一の技術ではありません。InPhase Technologies はTapestry Media と呼ばれる競合ホログラフィック フォーマットを開発しており、最終的には 120 MB/秒のデータ転送速度で 1.6 TB を保存できると主張していました。また、いくつかの企業が3D 光学データ ストレージ技術に基づく TB レベルのディスクを開発しています。このような大容量の光学ストレージは、Blu-ray Discフォーマットと十分に競合します。ただし、2006 年には、ホログラフィック ドライブの当初の価格は 15,000 米ドル程度、ディスク 1 枚あたりの価格は 120～180 米ドル程度になると予測されていましたが、価格は着実に低下すると予想されていました。^[7] InPhase Technologies は約束した製品を納品できなかったため、資金が尽きて 2010 年に倒産しました。^[8]

ホログラフィー システム開発フォーラム (HSD フォーラム、旧称 HVD アライアンスおよび HVD フォーラム) は、HVD の設計と製造のあらゆる側面に関するテストと技術的な議論のための業界フォーラムを提供することを目的とした企業連合です。

2012年3月現在^[update]、以下の企業がフォーラムのメンバーとなっている。^[9]

• CBCグループ
• ダイセル
• 富士フィルム
• コニカミノルタ株式会社
• 共栄社
• パルステック
• 芝浦メカトロニクス株式会社
• オラクル株式会社
• 帝人化成株式会社
• 常盤光学株式会社

2012年3月現在^[update]、以下の企業がフォーラムの賛同企業となっています。

• 小舘研究室

2004 年 12 月 9 日、第 88 回総会において、標準化団体Ecma International は、 Optware の技術に基づく HVD 形式の標準化を専門とする技術委員会 44 を設立しました。

2007年6月11日、TC44は最初の2つのHVD規格を公開した。^[10] ECMA-377、^{[4] は}200 GBのHVD「記録可能カートリッジ」を定義し、ECMA-378、^{[5] は}100 GBのHVD-ROMディスクを定義した。次に掲げた目標は、30 GBのHVDカードと、これらの規格を国際標準化機構に提出してISO承認を得ることだった。^[11]

ゼネラル・エレクトリック・グローバル・リサーチ・センターは、ブルーレイの何倍ものデータ（最大500GB）を保存できるホログラフィックディスクを開発しました 。 [ ^12]この技術はCD、DVD、ブルーレイの技術と非常に似ているため、プレーヤーはこれらのフォーマットと相互互換性を持つことになります。
