EADソケット

EAD（イーサネット接続）

EADケーブル
タイプ	ネットワーク接続
廃止	BNCコネクタ
代替品	ツイストペア経由イーサネット

EAD (ドイツ語: Ethernet-Anschlussdose ) は、1990 年代初頭に使用されていたネットワーク プラグとソケットの廃止された接続規格です。

この時期 (1980 年代半ばから 1990 年代半ば) のイーサネットネットワークでは、「細線同軸」または10BASE2が使用されていました。ネットワーク セグメント上のすべてのデバイスは、RG-58 同軸ケーブルの同じ電気セクションに接続されていました。中間デバイスはT ピースを介して接続されていました。セグメントの両端は、抵抗ネットワーク ターミネータで終端されていました。これらのネットワークは接続時には信頼性がありましたが、技術に詳しくないオフィス スタッフによる偶発的な誤接続が発生しやすかったです。これは、デスクトップ コンピュータなどのデバイスをネットワークに追加または削除するときに特に問題でした。当時はめったに必要ではありませんでしたが、ポータブル ラップトップの場合は状況はさらに悪かったです。

EAD ソケットは、 BNC コネクタ経由の 10BASE2 の欠点のいくつかを回避するために開発されたいくつかの代替手段の 1 つであり、簡単に接続および切断でき、誤接続のリスクを回避できる「オフィスに適した」ネットワーク コネクタを提供します。

1990 年代半ばから 10BASE2 ネットワークが廃止され、ツイストペア経由のイーサネットが普及したため、EAD ソケットは廃止されました。

これは電話アプリケーション用のTAE コネクタから開発されましたが、10BASE2 などの同軸ネットワーク ケーブルを接続することを目的としています。異なる機械的エンコーディング (タイプE ) により、電話プラグとの混同が防止されます。

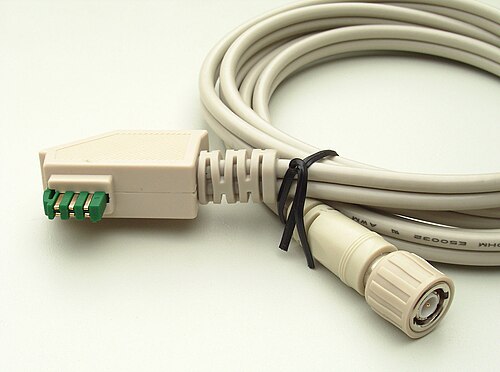

EAD ケーブルは、2 本の細線ケーブルに代わる二重接続で、T コネクタが BNC 端に統合されています。EAD コンセントの接点は、コネクタが差し込まれていない場合は閉じています。ケーブルが差し込まれると、ソケット内の通常閉じている接点が開き、信号がループ ケーブルを通過します。摩耗したコネクタやコンセントは、よりシンプルなコネクタで発生していたのと同じ問題を引き起こす可能性がありますが、ユーザー エラーは大幅に減少します。
