ドロープレート

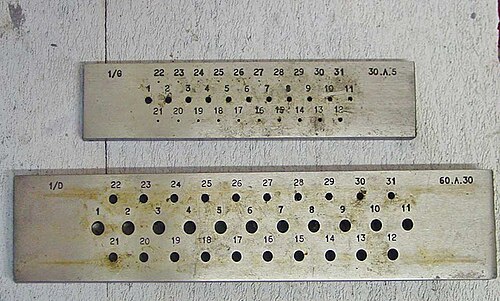

ドロープレートは、 1つまたは複数のテーパー穴が開けられた硬化鋼板でできたダイの一種で、ワイヤーを通すとワイヤーが細くなります。典型的なプレートには20〜30個の穴が開いているため、幅広い直径のワイヤーを引張ることができます。^[1]

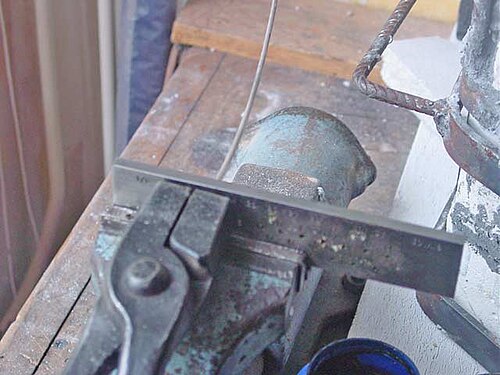

引き抜き加工の前に、引き抜きプレートはバイスまたは他の固定具でしっかりと固定されます。プレートは、テーパー状の開口部の広い方の端に、そこを通して引き抜かれる金属ワイヤが通るように配置されます。

焼きなましされた柔らかく延性のあるワイヤーは、一端をやすりで削って、最初に先細りにします。先細りの端を、現在の幅よりわずかに小さい最終直径の先細りの穴に挿入します。ドロートングと呼ばれる特殊なペンチを使用してワイヤーの先端をつかみ、引き抜きます。潤滑剤としてグリースやワックスを使用する場合もあります。直径の小さいワイヤーは手動で引き抜くことができますが、非常に太いワイヤーの場合は、十分な力をかけるためにクランク付きの引き抜きベンチが必要になる場合があります。

通常、ワイヤは、再焼鈍が必要になる前に、連続して 3 回引張ることができます。これは、ワイヤを引張ると硬くなり、ワイヤが脆くなるため、必ず行う必要があります。焼鈍されていない脆いワイヤは、引張プロセス中に折れる可能性があります (または、微細または微細な亀裂が発生し、部品が弱くなったり、さらに加工すると「成長」したりする可能性があります)。

マンドレルを使用すると、ドロープレートを使用して金属管をドローすることができます。プレートには、円形、四角形、楕円形、半円形、六角形など、さまざまな形状のワイヤをドローするために、さまざまなサイズと形状のものがあります。

ワイヤードローイングの起源は定かではない。ワイヤー製造に関する最も古い文献の1つは出エジプト記39章3節で、金を板状に打ち延ばし、細片に切断し、その細片から金線を作ったとされているが、正確な技法は明らかではない。この手法に関する最も古い明確な記述は、12世紀のテオフィラス・プレスビテルの『De diversis artibus』と16世紀のヴァノッチョ・ビリンゴッチオの『De la pirotechnia』である。2023年現在、最も古い製図用プレートは6世紀頃のものである。^[2]
