ドットマトリックスディスプレイ

ドットマトリックスディスプレイは、時計、腕時計、電卓などの機械や、限られた解像度の単純な英数字（および/またはグラフィック）ディスプレイデバイスを必要とする他の多くのデバイスに情報を表示する低コストの電子デジタルディスプレイデバイスです。^[1]

ディスプレイは、ライトや機械的なインジケータが長方形（他の形状も可能だが一般的ではない）に配列されたドットマトリックスで構成されており、選択したドットのオン/オフを切り替えることで、テキストやグラフィックを表示できます。これらのディスプレイは通常、 LCD、OLED、またはLEDテクノロジーを使用して作成されます。^{[2] [3]} ドットマトリックスディスプレイコントローラは、プロセッサからの命令をマトリックス内の個々のドットを制御する信号に変換し、必要な表示を生成します。

ドットマトリックスディスプレイは、1925年に ドイツのルドルフ・ヘルによって発明されたため、 「プンクトマトリックスディスプレイ」 ^[要出典]（ドットマトリックスのドイツ語）という古い用語でも知られています。

1977年9月、米陸軍はウェスティングハウス研究開発センターに、兵士が戦場で技術に使用できるより効率的なエネルギー源を要請する書類を提出した。^[2] 日本とアメリカは1984年から2000年にかけて、さまざまなディスプレイ設定の作成と実験を行い、カシオのテレビの開発にLCDマトリックスを使用していた。^[4] 1980年代と1990年代には、ドットマトリックスディスプレイは、テレビ、コンピューター、ビデオゲームシステム、ピンボールマシンなど、いくつかの技術に導入されました。ドットマトリックスディスプレイは、技術の進歩に伴い、LCDまたはOLEDディスプレイの背景として新しい技術に追加されました^[5]。

ドットマトリックスディスプレイの一般的なサイズ:

• 128×16（2行）
• 128×32（4行）
• 128×64（8行）

その他のサイズは次のとおりです:

• 92×31（4行または3行）

• 文字の一般的なサイズは 5×7 ピクセルで、ドットのない空白行で区切られるか (ほとんどのテキストのみのディスプレイの場合)、空白ピクセルの行で区切られます (実際のサイズは 6×8 になります)。これは、Casio電卓やTI-82以上のほとんどのグラフィック電卓で見られます。また、一部のエレベーターのフロア インジケーターやロジック キャビネットでも見られます。(Schindler FI MXB/MXV インジケーターと Miconic MX-GC キャビネット)
• より小さいサイズは 3×5 (空白ピクセルで区切られた場合は 4×6) です。これは、TI-80計算機では「純粋な」固定サイズの 3×5 フォントとして、ほとんどの 7×5 計算機ではプロポーショナル フォント (1×5 から 5×5) として表示されます。7×5 マトリックス以下の欠点は、ディセンダー付きの小文字が実用的ではないことです。11×9 マトリックスは、はるかに優れた解像度を実現するためによく使用されます。
• 十分な解像度のドットマトリックス ディスプレイは、通常の7 セグメントの数字パターンをエミュレートするようにプログラムできます。
• より大きなサイズは 5×9 ピクセルで、多くの「自然な表示」の電卓、店舗のレジ、一部の Schindler FI MXB エレベーターで使用されています。

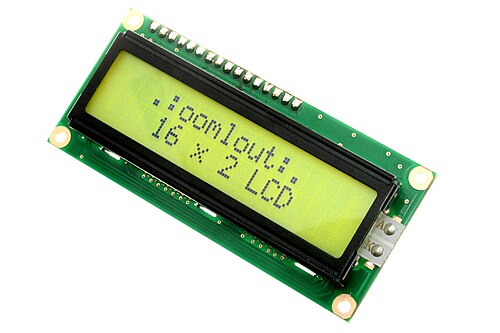

• 表示例
