ドラデボックス

ドラーデボックス(ドラーデ ベント、コレクター ボックス、カウル ベント、または単に「ベンチレーター」とも呼ばれる) は、雨、しぶき、波の浸入を防ぎながら、船のキャビンまたはエンジン ルームへの空気の出入りを可能にするタイプのベントです。

基本的な形状は、デッキまたはキャビンの上部に固定された低い長方形のボックスで、交互に配置された垂直のバッフルが取り付けられています。バッフルはボックスの床で交互に自由になり、天井で自由になり、一連のチャンバーを形成します。

通常、角形の換気カウルは、ボックスの一方の端のチャンバー上部の大きな穴に向かって前向きに取り付けられ、もう一方の端のチャンバーからボートに向かって下向きに開いている別の大きな穴があります。 各チャンバーの底部では、ボックスの壁を貫通する リンバー穴が開けられています。

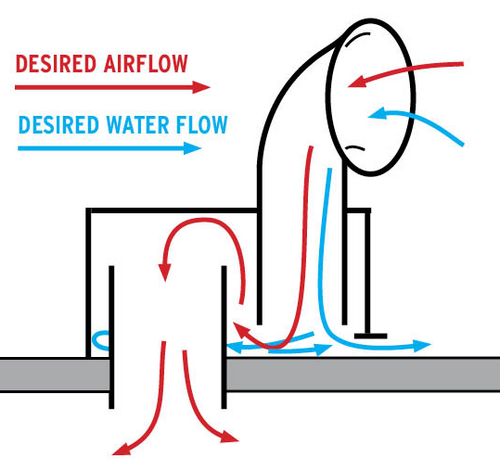

Dorade ボックスは、空気が比較的自由にチャンバーを通過できるという原理で動作しますが、雨や海からの流入は連続したチャンバーに閉じ込められ、ボックスの側面にある小さな穴から排出されます。

この原理は他の形式にも適用できます。たとえば、1 つのバリエーションでは、バッフルが同心円状の円形レイアウトになっています。

ドラードボックスが初めて登場したのは、1929年に海洋レース用に建造された、オリン・スティーブンス設計のドラードヨットでした。 ^[1] 当初建造されたドラードの通気口は真下に通じていましたが、これでは下に水が入り込む可能性があることが判明し、1930年代初頭に通気口が改造されました。

• Brewer, Ted (1994, p75)。『Understanding Boat Design』(第 4 版)。International Marine、McGraw Hill の一部門。ISBN 0-07-007694-4。
