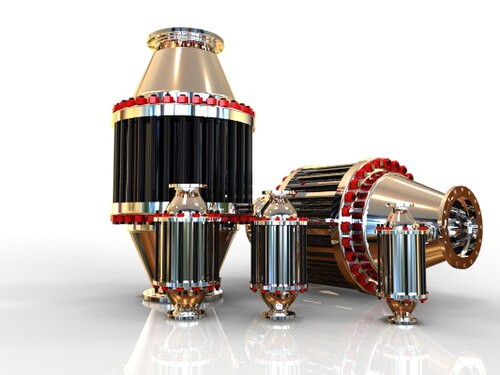

デトネーション火炎防止装置

デトネーション火炎防止装置（別名：アレスター）は、囲いの開口部または囲いシステムの接続配管に取り付けられ、流れは許可しながらも超音速で伝播する火炎の伝搬を防ぐ機能を持つ装置です。

デトネーション フレーム アレスタ製品は、液体製品貯蔵ターミナルと炭化水素処理プラントに、積み込みおよび貯蔵操作からの蒸発炭化水素放出を制御することを義務付ける環境規制 (大気浄化法など)に応じて開発されました。このプロセスは蒸気制御と呼ばれます。一般に認められている蒸気制御技術には、炭素吸着蒸気回収と蒸気破壊または燃焼の 2 種類があります。蒸気破壊システムには、高架フレア システム、密閉式フレア システム、バーナーおよび触媒焼却システム、および廃ガスボイラーがあります。どちらのシステムでも、安全性を最大限に高めるために炎またはデトネーション フレーム アレスタが必要です。デトネーション フレーム アレスタは、精製、製薬、化学、石油化学、パルプおよび製紙、石油探査および生産、下水処理、埋立地、鉱業、発電、およびバルク液体輸送など、多くの業界で使用されています。

フレームアレスターは可動部品のない受動装置です。フレームアレスターは、金属マトリックスを使用して炎セルまたはエレメントと呼ばれる曲がりくねった経路を作成し、ユニットの露出側から保護側への炎の伝播を防ぎます。すべてのデトネーションフレームアレスターは同じ原理で動作します。つまり、金属壁またはその他の熱伝導性材料でできた狭い通路を通過しようとする炎から熱を取り除きますが、フレームアレスターとは異なり、デトネーションフレームアレスターは超音速で移動する極度の圧力に耐えられるように構築する必要があります。グループ D ガスでは、2500 m/s で 1,500 psi (10 MPa) は珍しくありません。

ほとんどのメーカーが製造するデトネーション火炎防止装置は、波型波形の金属リボンの層を採用しています。波型波形の内部の狭い通路が要素マトリックスを構成します。これらの通路は水力直径として測定され、最大実験安全ギャップ(MESG) が小さいガスの場合は小さくなります。

通常の動作状態では、フレームアレスターは配管システムを通るガスまたは蒸気の比較的自由な流れを許可します。混合物が点火され、炎が配管を通って逆流し始めると、アレスターは炎がガス源に戻るのを防ぎます。

デトネーション フレーム アレスターの用途のほとんどは、液体や固体から放出されるガスを収集するシステムです。多くの業界で一般的に使用されているこれらのシステムは、蒸気制御システムと呼ばれることがあります。大気中に放出されるガスや蒸気制御システムによって制御されるガスは、通常、可燃性です。発火が発生するような条件であれば、システムの内部または外部で炎が伝播し、壊滅的な損害を引き起こす可能性があります。

最初の特許取得済みのデトネーション フレーム アレスターは、Nicholas Roussakis らによって開発され、米国特許 4,909,730が 1990 年 3 月 20 日に発行されました。このデトネーション フレーム アレスターの必要性は、当初、米国の大気浄化法などの新しい環境法によって高まりました。通常のフレーム アレスターは何年も前から存在していましたが、その用途は非常に限られていました。

それ以来、少なくとも 12 以上の事例があります。そのいくつかを以下に示します。

• Nicholas Roussakis および Dwight E Brooker、米国特許 5,415,233、1995年 5 月 16 日発行
• ドワイト・E・ブルッカー、米国特許6,644,961、2003年11月11日発行
• ドワイト・E・ブルッカー、米国特許6,699,035 、2004年9月6日発行
• ドワイト・E・ブルッカー、米国特許7,056,114、2006年6月6日発行
• [1]

• ISO/TC 21/WG 3 (ISO 16852)
• *EN-12874
• USCG 33cfr154.1325
• CSA-Z343 フレームアレスター規格
