欠陥ピクセル

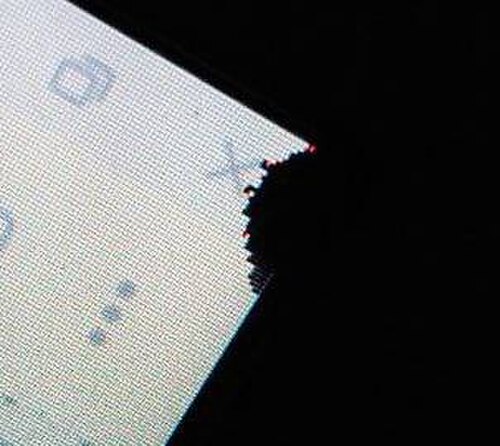

欠陥ピクセルまたはデッドピクセルとは、液晶ディスプレイ（LCD）上の正常に機能していないピクセルのことです。ISO規格ISO 13406-2では、欠陥ピクセルを3つのタイプに区別していますが、^[1]ハードウェア企業ではさらに細かく区別する傾向があります。^[2]

同様の欠陥は、デジタル カメラの電荷結合素子(CCD) やCMOS イメージ センサーでも発生する可能性があります。これらのデバイスでは、欠陥のあるピクセルは光のレベルを正しく感知できず、LCD の欠陥のあるピクセルは光のレベルを正しく再現できません。

暗いドットの欠陥は通常、透明電極層のトランジスタがTNパネルの場合は「オン」、MVA、PVA、および IPS パネルの場合は「オフ」になっていることが原因で発生します。その状態では、液晶材料は回転しないため、バックライトからの光はディスプレイの RGB層を通過しません。

明るいドット欠陥またはホットピクセルは、TNパネルの場合はすべてのトランジスタが「オフ」、MVAおよびPVAパネルの場合は「オン」になっている3つのサブピクセル（1つのピクセル）のグループです。^[2]これにより、すべての光がRGBレイヤーを通過し、常にオンの明るいピクセルが作成されます。

輝点のもう 1 つの原因は、液晶に不純物が存在することです。一方では、不純物は液晶分子の配列に影響を与え、他方では光を反射して輝点を形成する可能性があります。

部分的なサブピクセル欠陥は、RGBフィルム層が適切にカットされなかった製造上の欠陥である。^[2]

テープ自動接合障害（TAB障害）は、透明電極層をLCDのビデオドライバボードに接続するTABの接続不良によって発生します。^[2]

TAB は、LCD 製造プロセスで使用されるいくつかの方法の 1 つであり、 LCD のレイヤー 6 (透明電極層) の電極の行と列につながる数百の信号パスを、これらの電極を駆動するドライバ ボード上の ビデオ集積回路(IC) に電気的に接続します。

LCD が物理的な衝撃を受けると、ディスプレイ内部の 1 つ以上の TAB 接続が故障する可能性があります。この故障は、多くの場合、シャーシを水平方向に曲げること (たとえば、ディスプレイを壁掛けにしたり、上向き/下向きで輸送したりする場合)、または TAB をガラスに固定する接着剤の単純な破損によって発生します。TAB に障害が発生すると、LCD モジュール自体を交換する必要があります。これらの接続が故障すると、ピクセルの行または列全体がアクティブにならなくなります。これにより、ディスプレイに水平または垂直の黒い線が表示されますが、ディスプレイの残りの部分は正常に表示されます。水平方向の故障は端から端まで発生し、垂直方向の故障は上から下まで発生します。

ハードウェアメーカーや販売業者は、LCDに見られる他の物理的欠陥とは異なり、TABの故障は修理不可能であると主張している。^[2]

スタックサブピクセルまたはスタックピクセルは、常に「オン」になっているピクセルです。^{[2]これは通常、トランジスタが常に電力を供給されている (VA/IPS) か、電力を供給されていない (TN) ために、その時点で光が}RGBレイヤーに通過し続けることが原因で発生します。任意のピクセルは赤、青、または緑のままで、画像を表示しようとしても変化しません。これらのピクセルは、特定のアプリケーションを使用した場合にのみ表示されることがあります^{[なぜですか? ] [説明が必要]}。または、常にオンになっている場合もあります。

LCD の製造では、ディスプレイが複数のサブピクセル欠陥 (各ピクセルは 3 つの原色サブピクセルから構成されます) をともなって製造されるのが一般的です。画面が不合格になる前に許容される欠陥ピクセルの数は、メーカーがディスプレイに与えたクラスによって異なります (正式にはISO 13406-2規格で規定されていますが、すべてのメーカーがこの規格を同じように解釈するわけではなく、まったく従うわけでもありません)。

一部のメーカーは LCD 画面に関してゼロ トレランス ポリシーを採用しており、(サブ) ピクセル欠陥が 1 つでもあればすべてのユニットを拒否します。この基準を満たすディスプレイはクラス I と見なされます。他のメーカーは、総欠陥数、特定のグループ内の欠陥数 (例: 5 x 5 ピクセル領域に 1 つのデッド ピクセルまたは 3 つのサブピクセルがスタックしている)、またはその他の基準に従ってディスプレイを拒否します。

場合によっては、メーカーはすべての画面を販売に回して、顧客がユニットに欠陥があると報告し、欠陥ピクセルが返品の最低要件を満たしている場合に画面を交換します。^[1]一部の画面には、所有者がメーカーに返送する前に許容されるデッドピクセルの数を記載したリーフレットが付属しています。デッドピクセルはクラスター状に発生する傾向がありますが、ほとんどの場合、このようなクラスターの問題のあるディスプレイはメーカーに返送できます。
