DIAC （交流用ダイオード）は、ブレークオーバー電圧V BO に瞬間的に達した後にのみ電流を流すダイオードです。3層、4層、5層構造を使用できます。[ 1 ]動作は、ゲート端子のない トライアックの電圧ブレークダウンに似ています。

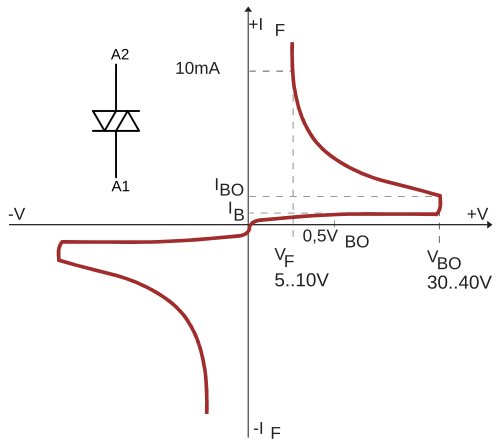

ブレークダウンが発生すると、内部の正のフィードバック（衝撃イオン化または 2 つのトランジスタのフィードバック）によってダイオードが負の動的抵抗の領域に入ることが保証され、ダイオードを流れる電流が急激に増加し、ダイオード全体の電圧降下が減少します（通常、完全なスイッチオンには数百ナノ秒からマイクロ秒かかります）。ダイオードは、流れる電流が保持電流I Hと呼ばれるデバイス固有の値を下回るまで導通状態を維持します。このしきい値を下回ると、ダイオードは高抵抗の非導通状態に戻ります。この動作は双方向であり、通常は電流の両方向で同じです。
ほとんどの DIAC は 3 層構造で、ブレークオーバー電圧は約 30 V、オン電圧は 3 V 未満です。その動作はネオンランプの点灯電圧と消灯電圧に似ていますが、より再現性が高く、より低い電圧で発生します。
DIAC には、トリガーによく使用される TRIAC などの他のサイリスタとは異なり、ゲートまたはトリガー電極がありません。Quadracなどの一部の TRIACには、この目的のために TRIAC のゲート端子と直列に DIAC が組み込まれています。
DIAC は、特性曲線が対称であることから、「対称トリガー ダイオード」とも呼ばれます。DIAC は双方向デバイスであるため、端子はアノードとカソードではなく、A1 と A2、またはメイン端子 MT1 と MT2 と表記されます。
シダック
交流用シリコンダイオード( SIDAC )はあまり一般的に使用されていないデバイスで、電気的には DIAC に似ていますが、一般にブレークオーバー電圧が高く、電流処理能力も大きいです。[要出典]
SIDACはサイリスタファミリの別のメンバーです。SYDAC (交流用シリコン サイリスタ)、双方向サイリスタ ブレークオーバーダイオード、または単に双方向サイリスタ ダイオードとも呼ばれ、技術的には双方向電圧トリガ スイッチとして指定されます。その動作は DIAC の動作に似ていますが、SIDAC は常にラッチされた導通状態での電圧降下が低い 5 層デバイスであり、ゲートのない電圧トリガ TRIAC に似ています。一般に、SIDAC は DIAC よりもブレークオーバー電圧と電流処理能力が高いため、別のスイッチング デバイスのトリガだけでなく、スイッチングに直接使用できます。
SIDAC の動作は機能的にはスパークギャップの動作に似ていますが、より高い温度定格には達しません。SIDAC は、印加電圧が定格ブレークオーバー電圧に達するかそれを超えるまで非伝導状態のままです。負の動的抵抗領域を通過してこの伝導状態に入ると、印加電流が定格保持電流を下回るまで、電圧に関係なく SIDAC は伝導し続けます。この時点で、SIDAC は最初の非伝導状態に戻り、サイクルをもう一度開始します。
SIDAC は、ほとんどの電子機器ではあまり一般的ではないため、特殊用途のデバイスという位置づけになっています。ただし、部品数を少なく抑える必要がある場合は、シンプルな緩和発振器が必要であり、スパークギャップの実際の動作には電圧が低すぎる場合は、SIDAC は不可欠なコンポーネントです。
類似のデバイスとして、通常は機能的に SIDAC と互換性はありませんが、STMicroelectronicsのTrisilやLittelfuseの SIDACtor およびその前身である Surgector などの商標で販売されているサイリスタ サージ保護デバイス(TSPD) があります。これらは、過電圧過渡現象を抑制するために大きなサージ電流に耐えられるように設計されています。現在、多くのアプリケーションでは、この機能は金属酸化物バリスタ(MOV)によって提供されており、特に電源主電源の電圧過渡現象をトラップするために使用されています。
アプリケーション
DIAC と SIDAC は、コンデンサがブレークダウン電圧まで充電されるとパルスを送出するためによく使用され、充電抵抗器によって設定される制御された遅延と、コンデンサとブレークダウン電圧によって設定される固定パルス エネルギーの両方を提供します。これは、AC ランプ調光器やモーター速度制御の単純な位相角制御でよく使用されます。また、過電圧障害状態を感知して、ヒューズを作動させる「クローバー」機能や、電源を切断することによってのみリセットできるラッチング アラームを提供するためにも使用されます。
