クォーターインチカートリッジテープ（略称QIC、一般的に「クイック」と発音される）は、1972年に3Mによって導入された磁気テープデータストレージフォーマットであり、 [1] 2016年現在でも派生品が使用されている。QICは、テープと直接接触する1本のベルトで駆動される2つのテープリールを保持する、アルミニウムとプラスチックの頑丈な密閉パッケージに入っている。テープは元々幅1 ⁄ 4インチ（6.35 mm）で、長さは300フィートから1,500フィート（91 mから457 m）であった。データは、1つのトラックにテープの長さに沿って直線的に書き込まれる[1]（主に1980年以前の機器）、または一度に1つのトラックで「蛇行」して書き込まれ、ドライブはテープの終わりで方向を反転し、各トラックのデータは隣のトラックと反対方向に書き込まれる。導入以来広く使用されており、多くのバリエーションが存在する。ハードウェアおよびソフトウェア開発者がこのタイプのドライブとメディアを使用するよう促したのは、この組織の効率性とオープン性によるところが大きいです。
QICの特徴
QIC カートリッジは、モーター駆動のキャプスタンによって一定の速度で移動するエンドレス ドライブ ベルトを備えている点で、他のタイプのテープ カートリッジと異なります。ベルトがテープと接触しているため、テープが一定の速度で移動し、常に中立張力が維持されます。これは、テープがキャプスタンとピンチ ホイールによってヘッドを通過し、巻き取りリールがサーボ モーターまたはスリッピング クラッチによって駆動されるカセット テープまたはDATとは対照的です。
QIC カートリッジのテープはリールに物理的に取り付けられておらず、完全に巻き戻されることはありません。この点も、テープの少なくとも一方の端に何らかのクリップ アンカーが付いている他のカセットやカートリッジとは異なります。テープが完全に巻き戻されることがないように、各端には、光学センサーによって検出されるテープの始まりまたは終わりの小さな穴と、各端から離れた「早期警告」穴があります。不良ドライブ (たとえば、センサーに毛羽がある) によってテープが BOT または EOT マーカーを超えて巻き取られると、テープはスプールから外れ、カートリッジは再取り付けしない限り使用できなくなります。
QIC テープ カートリッジの設計は非常に堅牢です。アルミニウム ベースプレートの厚さは1 ⁄ 10インチ (2.54 mm) で、堅牢なプラスチック カバーは他のテープ形式では損傷するような乱用や衝撃にも耐えることができます。
ただし、テープはベルト駆動なので、前後にシークすると、最終的にテープの張力が不均一になる可能性があります。したがって、カートリッジを定期的に再張力する必要があります。これは、テープを最初から最後まで巻き取り、1 回の操作で巻き戻すことで実現され、ベルトが均等になるようにします。SCSI インターフェイスを使用する新しい QIC ドライブには、これを行うためのSCSI "RETENSION" コマンドがあります。
カートリッジが古くなると、ベルトの摩擦力が弱くなり、巻き取りスプールをスムーズに回転できなくなる場合があります。その場合は、テープを交換する必要があります。
場合によっては、カートリッジは使用前にフォーマットする必要があります。これを行う機能は、ホスト コンピュータではなくドライブにあります。
世代
3M データカートリッジ (DC)
最初のQICテープフォーマットは5+7 ⁄ 8インチ（150 mm）× 3+7 ⁄ 8インチ (98 mm)データカートリッジ(DC) フォーマット。内部にベルト駆動リール 2 つと金属ベースを備えています。オリジナル製品である DC300 は、テープの長さが 300 フィートで、容量は 200 キロバイトです。長年にわたってさまざまな QIC DC 記録フォーマットが登場しており、 [2]次のようなものがあります。
- QIC-11 : 450フィートのDC300XLカートリッジに20MBの記録が可能な4トラックフォーマット[3]

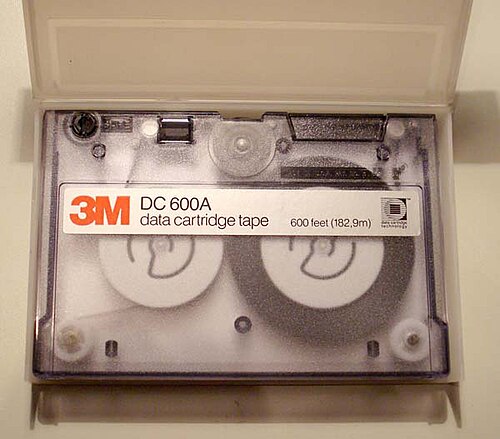

- QIC-24 : 9トラック、450フィートまたは600フィートのDC600Aカートリッジにそれぞれ45MBまたは60MB [4]
- QIC-120 : 15トラック、125 MB、DC6150カートリッジ[5]
- QIC-150 : 18トラック、150MB、DC6150カートリッジ[6]
- QIC-525 : 26トラック、525MB、1020フィートDC6525カートリッジ[7]
- QIC-1350 : 30トラック、1.35 GB、DC9135カートリッジ[8]
その他のQIC DC規格には、QIC-02およびQIC-36ドライブインターフェース規格があります。後のQIC DCドライブは通常、QIC-104/111 SCSIおよびQIC-121 SCSI-2インターフェースを使用します。[5] [9]
その他のデータカートリッジ (DC) 類似品:
- 3M DC600HC は、600 フィートの DC600A に 16 トラックを備え、ソフトウェア ベースの EOT/BOT 検出機能を備えたフォーマット済みテープです。HP は、HP914x タイプのカートリッジ ドライブでこれを使用しました。
QIC ミニカートリッジ (MC)
その後、より小型のミニカートリッジ（MC）フォームファクタが導入されました。これは2+3 ⁄ 8インチ（60 mm）× 3+1 ⁄ 8インチ（79 mm）のサイズで、 3に収まるほど小さいです+1 ⁄ 2インチ (90 mm)ドライブ ベイ。
- QIC-40
- 20トラックDC2000ミニカートリッジ205フィート40MB [10]
- 20トラックDC2000XLミニカートリッジ307½フィート60MB [10]
- QIC-80
- 28トラックDC2080ミニカートリッジ205フィート80MB [11]
- 28トラックDC2120ミニカートリッジ307½フィート120MB [10]
QIC -40とQIC-80は、MFMまたはRLLエンコーディングを備えた標準フロッピードライブと同じフロッピーディスクコントローラを使用するように設計されました。 [ 12 ] [13]
トラヴァン（TR）
Travanは、パソコン用に販売されているQICミニカートリッジフォーマットの進化版です。3M社が開発したこのバージョンは、より長く幅の広い（8mm）テープを使用して、より高い容量を実現しています。 [14]
一眼レフ
SLR は、 Tandberg Dataの大容量 QIC データ カートリッジ ドライブの製品ラインの名称です。2005 年時点で、Tandberg は世界で唯一の SLR/QIC ドライブ製造業者でした。最大の SLR ドライブは 70 GB のデータ (圧縮時 140 GB) を保存できます。 [1]
QIC ワイド
ソニーの派生型で、幅の広い0.315インチ（8 mm）のテープを使用し、記録密度を高めています。QICワイドドライブはQICテープと下位互換性があります。[15]
QIC-EX
QIC Extraは、 Verbatim Corporationによる、より長いテープとより多くのデータをサポートするように改造されたもので、カートリッジを物理的に長くしてより大きなスプールを収容できるようにすることで可能になりました。[16]多くの場合、標準のQICドライブとバックアップパッケージは、拡張された長さを使用して追加データを保存できますが、QIC-EXカートリッジを再フォーマットしようとすると、余分な長さを通過するのにかかる時間によって、ドライブまたは壊れたテープを検出するための制御ソフトウェアでタイムアウトが発生し、失敗する場合があります。
QIC-157
ATAPI（IDE ）インターフェースを使用するテープドライブのインターフェース規格。[17]
