クロスド・ドラゴネ

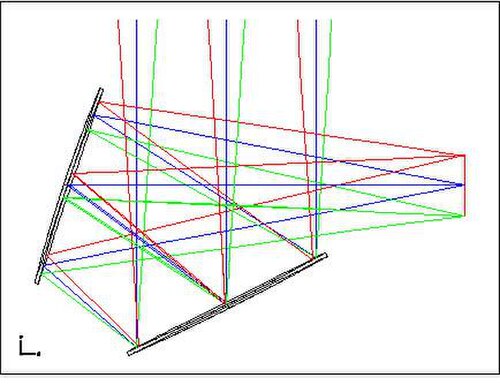

クロスド・ドラゴーネ望遠鏡は、放物面主鏡と大型凹面副鏡を、焦点面が入射光に対して直角になるように配置した、オフアクシス型の望遠鏡設計です。この構成により、光学系を通して光の偏光が維持されます。

この設計のその他の利点としては、コンパクトな体積で広い視野が得られることが挙げられます。副鏡は軸外にあるため、入射光を遮りません。ミリ波およびサブミリ波の波長では、これにより回折による系統誤差が大幅に低減されます。主な欠点は、副鏡のサイズが主鏡とほぼ同じであるため、製造コストが高く、重量も重くなる（大きな支持構造が必要となる）ことです。しかし、系統誤差の低減が重要な専門的な用途（例えば、宇宙マイクロ波背景放射の実験など）では、広い視野にわたって系統誤差が低減されるという利点が、これらの欠点をはるかに上回ります。

この光学設計の名前の由来となったコラード・ドラゴーネは、1978年の論文でこの設計を初めて記述した。^{[ 1 ]} 1980年代にはいくつかの続編論文が発表されたが、クロス・ドラゴーネ設計の大きな副鏡に伴う追加の建設コストに見合うだけの焦点面を天文学者が構築できるようになったのはごく最近のことである。古いミリ波またはサブミリ波望遠鏡は、一般的にグレゴリアン式またはカセグレン式であった。

この設計を採用している既存および計画中の望遠鏡の例としては、以下のようなものがある。

• QUIET実験^{[ 2 ]}
• アタカマBモードサーチ（ABS）^{[ 3 ]}
• EPIC-IM ^{[ 4 ]}
• フレッド・ヤング・サブミリ波望遠鏡^{[ 5 ] [ 6 ]}
• サイモンズ天文台^{[ 5 ] [ 6 ]}
• CMB-S4実験
• ビンゴ（望遠鏡）

クロスド・ドラゴネ望遠鏡の視野は広いが、主鏡と副鏡の形状に相殺する非球面項を追加することでさらに広げることができる。^{[ 6 ] [ 7 ]}このアプローチは、サイモンズ天文台の大型望遠鏡と、現在（2021年）チリで建設中のCCAT-prime望遠鏡で使用されている。ただし、このアプローチでは鏡の対称性が崩れるという代償があり、どの軸に対しても回転対称ではなくなる。 現代の機械加工技術でこのような面を切削することはできるが、大型望遠鏡では鏡は多くのセグメント/パネルで構成される。 非球面項を追加すると、各パネルが異なり、製造コストが増加する。
