クレイXMT

クレイXMT2
デザイナー	クレイ
ビット	64ビット
紹介された	2011
バージョン	第4世代のTera MTA
エンディアン	ビッグエンディアン
前任者	クレイXMT
レジスター
	ストリームあたり 32 個の汎用 (CPU あたり 4096 個); ストリームあたり 8 ターゲット (CPU あたり 1024); ストリームあたり 8 トラップ (CPU あたり 1024)

スレッドストーム3
一般情報
発売	2005
製造中止	2011
デザイン：	クレイ
パフォーマンス
最大CPU クロックレート	500MHz
HyperTransportの速度	300GT/秒まで
アーキテクチャと分類
命令セット	MTA ISA
物理的仕様
コア	1;
ソケット	ソケット940;
歴史
前任者	クレイ MTA-2 CPU
後継	スレッドストーム4

クレイXMT
デザイナー	クレイ
ビット	64ビット
紹介された	2005
バージョン	テラMTA第3世代
エンディアン	ビッグエンディアン
前任者	クレイMTA-2
後継	クレイXMT2
レジスター
	ストリームあたり 32 個の汎用 (CPU あたり 4096 個); ストリームあたり 8 個のターゲット (CPU あたり 1024 個)

Cray XMT（Cray eXtreme MultiThreading、^[1]コードネームEldorado ^[2]）は、Crayによるスケーラブルなマルチスレッド共有メモリスーパーコンピュータアーキテクチャであり、第3世代のTera MTAアーキテクチャに基づいており、大規模なグラフ問題（セマンティックデータベース、ビッグデータ、パターンマッチングなど）を対象としています。^[3]^[4]^[5] 2005年に発表され、以前の失敗に終わったCray MTA-2に取って代わりました。Cray XT3ブレード内でThreadstorm3 CPUを使用します。コモディティ部品と他の商用システムの既存のサブシステムを利用するように設計されており、Cray MTA-2の完全カスタム製造とサポートの高コストの欠点を軽減しました。^[2] Cray MTA-2に比べて様々な点で大幅な改善が図られ、最も顕著なのはピーク性能がほぼ3倍になったこと、最大CPU数が8,192に、最大メモリが128 TBに大幅に増加したこと、データTLBが最大512 TBになったことです。^[2]^[3]

Cray XMTは、 DDR1 ECCモジュール上でスクランブルされた^[3] コンテンツアドレス可能メモリ^[6]モデルを使用して、システムの共有グローバルアドレス空間全体にわたってメモリアクセスを暗黙的に負荷分散します。^[5] 64ビットメモリワードごとに4つの追加の拡張メモリセマンティクスビット（フル/空、転送、および2つのトラップビット）を使用すると、すべてのメモリで軽量できめ細かい同期が可能になります。^[7]ハードウェア割り込みはなく、ハードウェアスレッドはOSではなく命令によって割り当てられます。^[5]^[7]

フロントエンド（ログイン、I/O、その他のサービスノード、AMD Opteronプロセッサを利用し、SLES Linuxを実行）とバックエンド（Threadstorm3プロセッサを利用し、シンプルなBSD UnixベースのマイクロカーネルであるMTK ^{[3]を実行した計算ノード）は、}RPCスタイルの双方向クライアント/サーバーインターフェイスであるLUC（Lightweight User Communication）インターフェイスを介して通信します。^[1]^[5]

スレッドストーム3

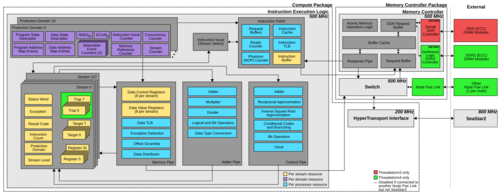

Threadstorm3 (「MTプロセッサ」 ^[2]およびXMT2より前のThreadstorm ^[8]と呼ばれていた) は、64ビットのシングルコアVLIW バレルプロセッサ( AMD Opteronプロセッサで使用される940ピンソケット940と互換性がある) であり、128のハードウェアストリームを持ち、それぞれにソフトウェアスレッドをマッピングでき (実質的にCPUあたり128のハードウェアスレッドを作成)、500MHzで動作し、MTA命令セットまたはそのスーパーセットを使用します。^[7]^[9]^{[注 1]} 128KBの4ウェイ連想データバッファを備えています。各Threadstorm3には、128の個別のレジスタセットとプログラムカウンタ (ストリームごとに1つ) があり、^各サイクルで完全にコンテキストスイッチされます。 ^[5]推定ピーク性能は1.5GFLOPSです。 3 つの機能ユニット (メモリ、積和演算ユニット、制御) があり、同じ MTA 命令から演算を受け取り、同じサイクル内で動作します。^[7]各ストリームには、32 個の汎用レジスタ、8 個のターゲットレジスタ、およびプログラムカウンターを含むステータスワードがあります。^[6]スレッド間でのジョブ割り当ての高レベル制御は不可能です。^[5]^{[注 2] MTA の}パイプラインの長さは 21 であるため、各ストリームは 21 サイクルより前に命令を再実行するように選択されます。^[11]プロセッサパッケージの TDP は 30 W です。[ 12 ^]

各サイクルでスレッドレベルのコンテキストスイッチが行われるため、Threadstorm CPU のパフォーマンスはメモリアクセス時間によって制限されません。単純化されたモデルでは、各クロックサイクルでスレッドの 1 つからの命令が実行され、次の実行ラウンドの準備ができるまでに要求されたデータが到着していることを前提として、別のメモリ要求がキューに入れられます。^[13]これは、メモリアクセスで停止する多くの従来のアーキテクチャとは対照的です。このアーキテクチャは、後続のメモリアクセスを簡単に予測できないデータウォーキング方式に優れており、従来のキャッシュモデルには適していません。^[1] Threadstorm の主任設計者はBurton J. Smithです。^[1]

クレイXMT2

Cray XMT2 ^[3]（「次世代XMT」^[8]または単にXMT ^{[6]とも呼ばれる）は、}Crayによるスケーラブルなマルチスレッド共有メモリスーパーコンピュータで、第4世代のTera MTAアーキテクチャに基づいています。^[5] 2011年に発表され、メモリホットスポットの問題があったCray XMTの後継機です。^[8]Cray XT5ブレード内でThreadstorm4 CPUを使用し、ノードあたりのメモリモジュールを2倍にし、DDR2を使用することで、メモリ容量を8倍の512 TBに、メモリ帯域幅を3倍（200 MHzではなく300 MHz）に増加しました。^[6]^[8] Threadstorm間のNode Pair Link接続と、メモリのみのノードを導入し、Threadstorm4パッケージではCPUとHyperTransport 1.xコンポーネントが無効になっています。[ ^5] XMT2では、XMT の 4 ビットの代わりに、 2 つの追加 EMS ビット (完全/空および拡張) が使用されます。

スレッドストーム4

スレッドストーム4
一般情報

発売	2011
製造中止	2015年ですか？
デザイン：	クレイ
パフォーマンス
最大CPU クロックレート	500MHz
HyperTransportの速度	400GT/秒まで
アーキテクチャと分類
命令セット	MTA ISA
物理的仕様
コア	1
ソケット	ソケットF
歴史
前任者	スレッドストーム3

Threadstorm4 (別名「Threadstorm IV」^[1]および「Threadstorm 4.0」^{[nb 3]} ) は、64 ビットのシングルコアVLIW バレルプロセッサ( AMD Opteronプロセッサで使用される1207 ピンソケット Fと互換性あり) で、128 のハードウェアストリームを備え、前身の Threadstorm3 と非常によく似ています。改良された DDR2 対応メモリコントローラと、ストリームごとに 8 つのトラップレジスタが追加されています。Cray は、既存の Cray XT5 インフラストラクチャ^{[nb 4]}の再利用と、DDR3 よりも短いバースト長を理由に、意図的に DDR3 コントローラを採用しませんでした。 ^{[nb 5]}バースト長が長いことは DDR3 の高速化によって補うことができますが、より多くの電力が必要になるため、Cray のエンジニアはそれを避けたいと考えていました。^[8]

蠍座

XMT の発売後、Cray は Threadstorm3 のマルチコア版の可能性を研究し、Scorpioと名付けました。多くのハードウェアストリームを実行パイプラインに多重化することや、64 ビットのメモリワードごとに追加の状態ビットを実装することなど、Threadstorm3 の機能のほとんどが保持されました。Cray は後に Scorpio を放棄し、プロジェクトではチップは製造されませんでした。^[3]

未来

Threadstorm4の開発とMTAアーキテクチャ全体の開発は、XMT2の後にひっそりと終了しました。これはおそらくIntelのXeon ^[14]やおそらくXeon Phiなどのコモディティプロセッサとの競争によるものと思われますが、CrayはXMTもXMT2も公式には廃止していません。2020年現在、CrayはXMTとXMT2に関するすべての顧客向けドキュメントをオンラインカタログから削除しています。

ユーザー

Cray XMT2は、いくつかの連邦研究所や学術施設、およびいくつかの商用HPCクライアントに購入されました。例：CSCS（2TBのグローバルメモリと64個のThreadstorm4 CPU）、^[15] Noblis CAHPC。^[16] XMTおよびXMT2ベースのシステムのほとんどは、2020年までに廃止されました。

注記

^ Tera MTA ISA はクローズドソースであり、ワークショップのプレゼンテーションで以前の MTA システムとの下位互換性を主張しているため、Threadstorm CPU で使用される ISA は MTA ISA のサブセットにはなり得ません。
^ ただし、命令レベルでそれが可能かどうかは不明です。
^ 物理パッケージについて。
^ DDR3 ベースのCray XT6 は、XMT2 の 2 年前の 2009 年に発売されました。
^ Cray XMT は主に単一の 8 バイトワードのランダムアクセスで動作し、128 ビットのメモリチャネルを備えているため、DDR2 バースト長が 4 の場合、通常のオーバーヘッドは 56 バイトです。バースト長が 8 の DDR3 では、通常のオーバーヘッドは 120 バイトに増加します。
