導通試験器は、 2点間に電気経路を確立できるかどうか、つまり電気回路を形成できるかどうかを判断するために使用される電気試験装置です。試験対象の回路は、装置を接続する前に完全に電源が切られています。[1 ]
詳細

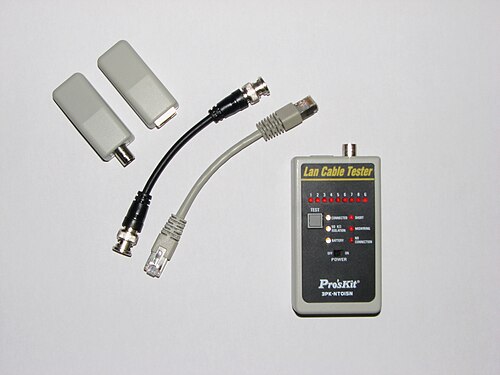

テスターは、電源（通常は電池）と直列に接続されたインジケータと、2本のテストリードで終端された構成です。[1] [2]テストリード間に完全な回路が確立されると、インジケータが作動します。[2]
インジケータは電灯またはブザーです。[1]このことから、「回路をブザーで鳴らす」という用語が生まれました（導通をテストすることを意味します）。[3]一部のマルチメーターのモデルには可聴導通ブザーまたはビーパーが組み込まれており、導通設定は通常、抵抗計の設定と共有されます。
一般的な設計では、テスターと標準の懐中電灯が組み合わされています。ユニットの背面にある電話コネクタまたはジャック プラグにテスト リード線を差し込むことで、2 つのアプリケーションをすばやく切り替えることができます。
高抵抗回路で導通テストを行う必要がある場合や、過電流によって損傷を受ける可能性のある繊細な導体や敏感な部品が存在する場合には、低電圧、低電流のデバイスを使用する必要があります。[2] [4]これらは通常、オペアンプと時計用電池を使用して、インジケータとしてLEDを駆動します。これらのテスターは非常に感度が高く、たとえば、テストポイントが両手で取られているかどうかを示します。
単純な導通テストでは問題が明らかにならない場合があります。たとえば、自動車の配線における振動による問題は、短絡または断線が標準テスターが反応するのに十分な時間維持されないため、検出が非常に困難になることがあります。
これらのアプリケーションでは、ラッチ式導通試験器が使用されます。これはより複雑な装置で、定常状態だけでなく断続的なオープンやショートも検出します。[4]これらの装置には、ゲート型非安定発振器を形成する高速動作電子スイッチ（通常はシュミットトリガー）が含まれており、1ミリ秒未満の断続的な状態を検出してインジケーターをロック（ラッチ）します。
