電子工学において、導通テストとは、電気回路に電流が流れているかどうか(つまり、回路が実際に完全に接続されているかどうか)を確認することです。導通テストは、選択した経路に小さな電圧( LEDや圧電スピーカーなどのノイズ発生部品と直列に接続)をかけることによって行われます。断線、部品の損傷、または過剰な抵抗によって電子の流れが阻害される場合、回路は「開回路」です。

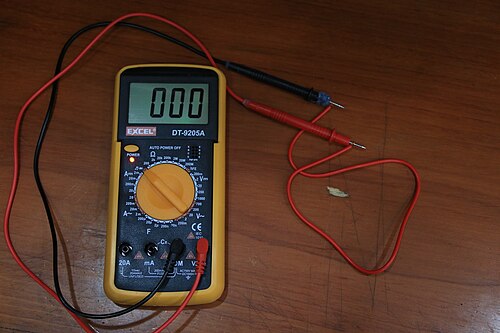

導通テストに使用できる機器には、電流を測定するマルチメーターや、より安価で基本的な専用の導通テスターなどがあり、後者は一般的に電流が流れると点灯するシンプルな電球を備えています。
導通テストには、部品のテスト、機器の適切な接地確認、回路基板のリバースエンジニアリング などの用途があります。

導通テストは、スイッチ、ヒューズ、電線などの単純な電気部品をテストするために使用できます。たとえば、正常に動作するヒューズは導通しているはずです。[ 1 ]
導通テストは、露出した電気導体が接地されているかどうかを判断するのにも役立ちます。これは、一方のプローブを金属製のシャーシなどの対象となる導体に置き、もう一方のプローブを既知の電気的接地点に置くことで行うことができます。
導通テスターは、電気回路や回路基板のリバースエンジニアリング、つまり測定や観察に基づいて接続を推測する上でも重要なツールです。
建設工事や電気設備の保守点検などの状況では、電線の束の導通をテストすることで、特定の電線に属する両端を見つけることができます。正しい両端の間には、ごくわずかな抵抗しかなく、抵抗があるのは正しい両端の間だけです。
同様に、プリント基板では、2つの半田付けポイント間の導通テストによって、部品同士を接続する配線に関する情報を得ることができます。 [ 2 ]
導通テスターは電気回路を閉じようとすることで機能するため、導通テストを行う前に電源を切断する必要があります。[ 2 ]
電気回路には、抵抗値が低い抵抗器、モーター、変圧器、インダクタ、スピーカー、ダイオードなどが存在するため、導通テストでは回路部品の接続方法に関して曖昧な情報しか得られない場合があります。
