マイクロトモグラフィー X線スキャナでは、コーンビーム再構成は2つの一般的なスキャン方法のうちの1つであり、もう1つはファンビーム再構成である。[1]
コーンビーム再構成では、投影データを取得するために 2 次元アプローチを使用します。ファンビーム方式のように 1 列の検出器を使用する代わりに、コーンビーム システムでは、シンチレータ材料に焦点を合わせた標準の電荷結合素子カメラを使用します。シンチレータは X 線放射を可視光に変換し、カメラがそれを拾って記録します。この方法は、マイクロトモグラフィーで広く実装されており、いくつかのより大規模なシステムでも使用されています。

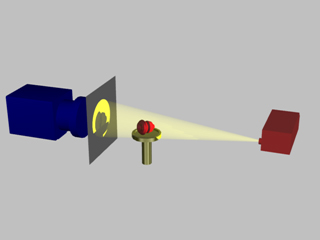

X 線源は検出器の向かい側に配置され、その間で物体がスキャンされます。(これは基本的に、通常の X 線透視装置で使用されるのと同じセットアップです)。
異なる角度からの投影は、2 つの方法のいずれかで取得されます。1 つの方法では、スキャンするオブジェクトを回転させます。この方法には実装が簡単であるという利点があります。回転ステージを使用すると、複雑さがほとんどなくなります。2 番目の方法では、通常の CT スキャンやSPECTイメージングと同様に、X 線源とカメラをオブジェクトの周囲で回転させます。これにより、システムの複雑さ、サイズ、コストが増加しますが、オブジェクトを回転させる必要がなくなります。

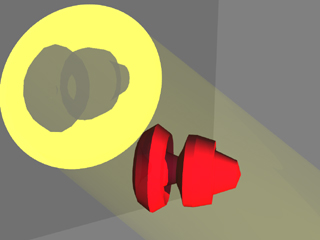

この方法は、X 線が光源から円錐状のビームとして放射されるため、円錐ビーム再構成と呼ばれます。言い換えると、X 線は光源から狭いビームとして始まり、離れるにつれて広がります。
参照
参考文献
- ^ Chris C. Shaw (2014年2月14日). コーンビームCT. Taylor & Francis. pp. 35–. ISBN 978-1-4398-4626-1。
