これは、オープン プラットフォーム アプローチの採用前の 2004 年 5 月以前に AMD 自身が製造し、AMDブランドで販売されたチップセットと、 ATI 買収が完了した 2006 年 10 月以降にATI Technologiesが製造したチップセットの概要です。
ノースブリッジとサウスブリッジ
ノースブリッジ
AMD-xxx
A-Link エクスプレス II
A-Link Express と A-Link Express II は基本的にPCIe 1.1 x4 レーンです。
AMD による ATI の買収以前に AMD プロセッサ向けに ATIブランドで販売されていたチップセットの比較については、 「ATI チップセットの比較」を参照してください。
A-Link エクスプレス III
A-Link Express III は基本的にPCIe 2.0 x4 レーンです。
サウスブリッジ
AMD-xxx
1パラレル ATA (拡張 IDE とも呼ばれる) は、チャネルごとに最大 2 つのデバイスをサポートします。
A-Linkエクスプレス
- すべてのモデルは、利用可能な SATA チャネルのeSATA実装をサポートしています。
1パラレル ATA (拡張 IDE とも呼ばれる) は、チャネルごとに最大 2 つのデバイスをサポートします。

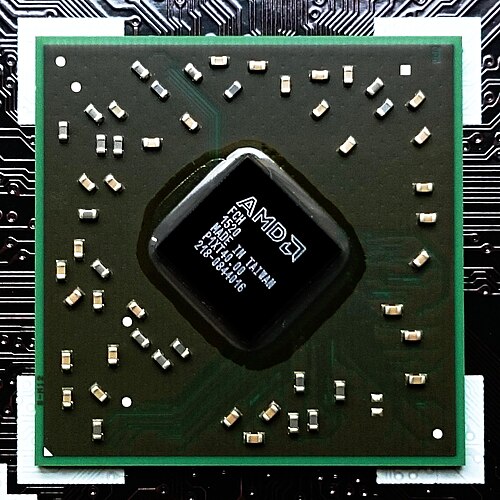

フュージョン コントローラ ハブ (FCH)
2011 年から 2016 年までの AMD APU モデル向け。AMD は、チップセットを Fusion Controller Hubs (FCH) として販売し、2017 年に Zen アーキテクチャのリリースと同時に製品範囲全体に実装しました。それ以前は、APU のみが FCH を使用していましたが、他の CPU はノースブリッジとサウスブリッジを使用していました。Fusion Controller Hubs は、Intel のPlatform Controller Hubと機能的に似ています。
AMDのFCHは、CarrizoシリーズのCPUのリリース以降、CPUの残りの部分と同じダイに統合されたため廃止されました。[9]ただし、Zenアーキテクチャのリリース以降、USBやSATAポートなどの比較的低速のI/Oのみを処理し、PCIe接続でCPUに接続するチップセットと呼ばれるコンポーネントがまだあります。これらのシステムでは、すべてのPCIe接続はCPUに直接ルーティングされます。[10] AMDが以前FCHとの通信に使用していたUMIインターフェイスは、PCIe接続に置き換えられました。技術的には、プロセッサはチップセットなしで動作できます。チップセットは、低速I/Oとのインターフェイスとしてのみ存在し続けます。AMDのサーバーCPUは、代わりにチップセットを必要としない自己完結型のシステムオンチップ設計を採用しています。 [11] [12] [13] [14]
セキュアデジタル:
- ^ ab 最大 32 GB のSDHC 、4 ピン @ 50 MHzをサポートします。
コードネーム:
- ^ abcdef M : ノートブックプラットフォーム用
- ^ abcdefgh D : デスクトッププラットフォーム用
- ^ ab E : 組み込みプラットフォーム用
海:
AM4 チップセット

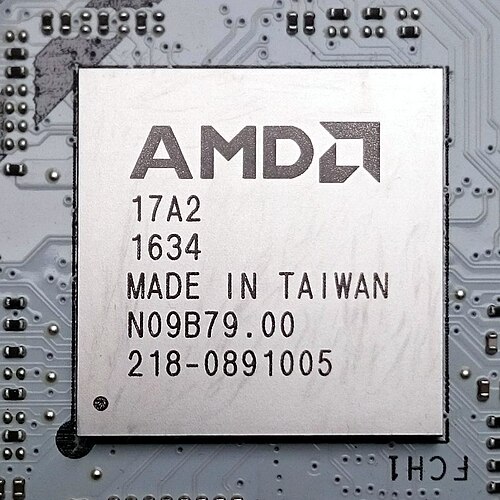

現在、市場には 3 世代の AM4 ベースのチップセットが存在します。数字の「3」で始まるモデルは第 1 世代、数字の「4」で始まるモデルは第 2 世代を表します。
AMD は、従来のチップセットに加えて、OEM パートナーを通じてのみ「プロセッサ ダイレクト アクセス」を備えたチップセットを提供しています。[18]愛好家向け出版物igor'sLAB は、AMD の「Knoll Activator」に関する漏洩文書を入手しました。これは、「代替の AMD チップセットがない場合にプロセッサ I/O とプロセッサ機能をアクティブ化」することを可能にします。Knoll Activator を搭載したマザーボードは、プロセッサからの I/O と低コストの I/O チップで構築されると結論付けられています。[19]
チップセットモデルごとにPCI Expressレーン、USBポート、SATAコネクタの数、サポートされるテクノロジが異なります。以下の表にその違いを示します。[20] [21]
- ^ チップセットによって提供される PCIe レーン。CPU は他の PCIe 3.0 または 4.0 レーンを提供します。
- ^ USB 3.2 Gen 2x1、USB 3.2 Gen 1x1、USB 2.0
- ^ Knoll チップセットは「スリープ モードで起動した後はわずかな電力しか消費しません」。この電力数値は一般的な SPI コントローラに基づいています。
- ^ Ryzen ProおよびAthlon Proブランドの特定のSKUに限定
- ^ オーバークロックできるのは Zen 以前の CPU のみです。
- ^ BIOS アップデートが必要です。入手可能かどうかはメーカーによって異なります。
- ^ ab ベータ BIOS アップデートはマザーボードの製造元から提供される場合があります。

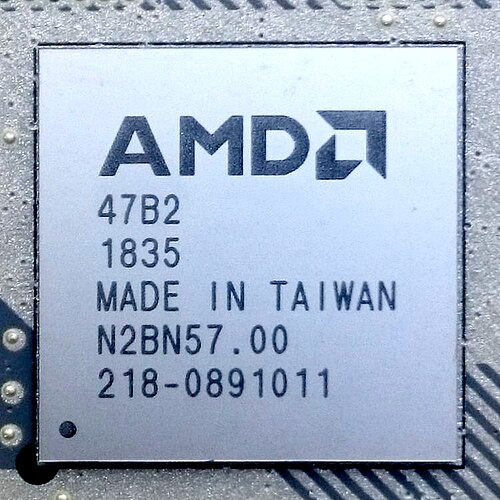

- ^ OEM専用のB550AはB450のブランド名を変更したもの
- ^ パッシブ冷却で 7 ワット (X570 と呼ばれます)。
300シリーズ、400シリーズ、B550チップセットはASMediaと共同で設計されており、このファミリーのコード名はPromontoryです。[41] X570は、ASMediaや他の企業からライセンスを受けたIPを使用してAMDによって設計されており、コード名はBixbyです。[42] ネットワークインターフェイスコントローラー、Wi-Fi、およびBluetoothは、PCIeまたはUSBを介してチップセットに接続された外部チップによって提供されます。すべての300シリーズのチップセットは、55nmリソグラフィーを使用して製造されています。 [ 43] X570チップセットは、14nmプロセスを使用して製造された再利用されたMatisse/Vermeer IOダイです。[44]
TR4 チップセット
第1世代と第2世代のAMD Ryzen Threadripperプロセッサの両方をサポートします。[45]
sTRX4 チップセット
第3世代AMD Ryzen Threadripper（3960X～3990X）プロセッサをサポートします。[48]
X399、TRX40、WRX80マザーボードのCPUソケットは同じ数のピンを使用していますが、IDピンと一部のピンの未接続のため、ソケットは互いに互換性がありません。2019年11月の発売時には12のTRX40マザーボードがリリースされました。TRX40チップセットは単独ではHDオーディオインターフェースをサポートしていないため、マザーボードベンダーはオーディオコーデックを統合するためにTRX40マザーボードにUSBオーディオデバイスまたはPCIeオーディオデバイスを組み込む必要があります。[47]
sWRX8 チップセット
第3世代（3900WX）および第4世代（5900WX）AMD Ryzen Threadripper Proプロセッサをサポートします。[49]
X399、TRX40、WRX80マザーボードのCPUソケットは同じ数のピンを使用していますが、IDピンと一部のピンの未接続のため、ソケットは互いに互換性がありません。[47] 2021年3月の発売時に3つのWRX80マザーボードがリリースされました。WRX80チップセットは単体ではHDオーディオインターフェースをサポートしていないため、マザーボードベンダーはオーディオコーデックを統合するためにWRX80マザーボードにUSBオーディオデバイスまたはPCIeオーディオデバイスを組み込む必要があります。
AM5 チップセット
AMDは、チップセットを含むすべての構成に単一のPromontory 21チップセットを使用しています。単一のPromontory 21チップは、4つのSATA IIIポートと12のPCIe 4.0レーンを提供します。4つのレーンはCPUへのチップセットアップリンク用に予約されており、他の4つのレーンは、X670、X670E、X870Eチップセットのデイジーチェーントポロジで別のPromontory 21チップに接続するために使用されます。[50]
- ^ CPU から拡張スロット、M.2 スロット、および汎用レーンへの直接レーンで Gen5 速度をサポートします。
- ^ ab サードパーティのコントローラーによって提供されます。
- ^ マザーボードメーカーによっては、一部のモデルで Wi-Fi を省略する場合があります。
- ^ チップセットによって提供される PCIe レーン。CPU は他の PCIe 5.0 および/または 4.0 レーンを提供します。
- ^ ab Promontory 21 チップセットが 2 つあり、それぞれの TDP は ~7 W で、合計 TDP は ~14 W になります。
sTR5 チップセット
sTR5ソケットには、TRX50 と WRX90 の 2 つのチップセット オプションがあります。
- TRX50 は、Threadripper (7000X) シリーズ プロセッサと組み合わせることを目的とした HEDT (ハイエンド デスクトップ) プラットフォームですが、Threadripper Pro モデルとも互換性があります。Threadripper Pro CPU を TRX50 マザーボードと組み合わせると、エンタープライズ管理やセキュリティなどの追加機能はユーザーには利用できなくなり、PCIe レーンとメモリ チャネルは非 Pro Threadripper のものに制限されます。
- WRX90はThreadripper Pro（7000WX）シリーズプロセッサ用のワークステーションプラットフォームです。Threadripper non-Pro 7000Xシリーズとは互換性がありません。[59]
HDオーディオのサポートはチップセットではなくCPUによって提供されます。[60]
