コモドール D9060

D9060/D9090

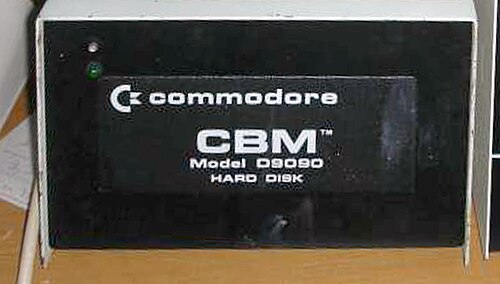

コモドール D9090 ハードディスクドライブ
メーカー	コモドールビジネスマシーンズ株式会社
タイプ	ハードディスク
発売日	1983年（またはそれ以前） （1983年）
導入価格	1,995ポンド（2023年には8,500ポンドに相当）
メディア	5+1 ⁄ 4 インチ（130 mm）ハードディスク[1]
ストレージ	5/7.5 MByte ST-506 MFM [1]
接続性	IEEE-488
下位 互換性	Commodore PET、 VIC-20およびCommodore 64との特別なインターフェイス付き

Commodore D9060/D9090 ハード ディスクは、Commodore が家庭用と業務用の両方の市場向けに製造した唯一のハード ドライブ ファミリです。D9060 と大型の D9090 ユニットの電子部品は同一です。唯一の違いは、搭載されているハード ドライブのサイズで、ジャンパー設定によりディスクヘッドが 4 個か 6 個かを区別できます。元々は金属製ケースの PET/CBM シリーズのコンピュータ向けに設計されていましたが、アダプタを使用することで VIC-20、Commodore 64 以降のモデルと互換性があります。

• D9060 では、153 シリンダー × 4 ヘッド × 32 セクター × 256 バイト/セクター = 5.01 MB になります。
• D9090 では、153 シリンダー × 6 ヘッド × 32 セクター × 256 バイト/セクター = 7.52 MB になります。

内部的には、システムは 4 つの主要部分で構成されていました。

1. CBM DOS 3.0 PCB
2. SASIコントローラ
3. ハードドライブ

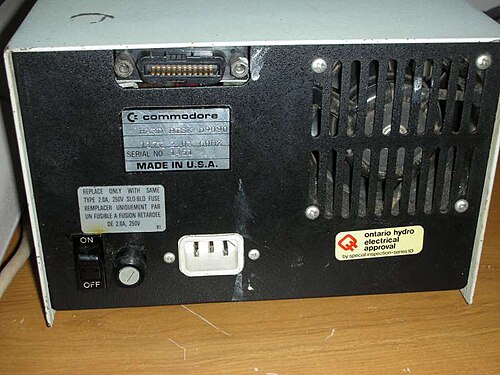

4. 電源

入力電圧: 100、117、220、240 V AC

4 ピン プラグとケーブル - 配線と電圧は大型ドライブ電源ケーブルの世界標準に準拠していますが、色は標準ではありません。

この DOS PCB は、いくつかの主要な電子部品で構成されています。

• 3 × ROM (CBM DOS システムおよびホスト コンピュータとの通信用に 2 つ、ハード ドライブの低レベル フォーマット (トラックおよびセクター レイアウト、4 または 6 ヘッド) 用の SASI 通信用に 1 つ)
• 4または6ヘッドは、DOS PCBの前面にあるハードウェアジャンパーによって選択できます^[4]
• 2 × MOS 6502マイクロプロセッサ @ 1 MHz
• 2 × 6532 RIOT I/O チップ
• 1 × 6522 VIA I/O チップ
• 8 × 2114 SRAM チップ 4 KB DOS 使用、システム ディスク バッファ
• コモドールデバイス番号は8～11の間で選択可能（IC 7Hの場合：6532）

このコントローラを駆動するメインの頭脳は、AMD の「AM2910」 (12 ビット アドレス シーケンサー)です。SA ​​SI インターフェイスは、後にSeagateとなるShugartによって発明されました。SASI は最終的に標準化され、今日ではSCSIとして知られています。

2 つのMFMハード ドライブ メカニズムを管理できます。これは、1 つのヘッダー番号 = 0 ともう 1 つのヘッダー番号 = 1 を持つ 2 つの結合ディレクトリとしてユーザーに伝えられます。これは、デバイス 8 にある 2 つのドライブに対して、コマンドLOAD"0:$",8およびLOAD"1:$",8を使用して、各個別のディスク ディレクトリを個別に呼び出す必要があった、この時代の他の Commodoreドライブとは異なります。DOS は Commodore によって完全に完成されたことはなかったようです。これは、1 つのデバイスに対して 2 つのディレクトリが重なり合っている方法と、1 つのハード ドライブのみが使用されているかのように空きブロック数が表示される方法によって示されます。また、ドライブ ユニット 0 として接続されているハード ドライブ ユニットが 1 つだけの場合、ドライブ ユニット 1 にアクセスしようとすると、DOS が「ロック アップ」します。

このユニットはTandon TM602S/TM603Sハードディスクドライブユニットを使用しています。Tandonは1975年に設立され^{[5] 、1988年に}Western Digital（WD）の傘下になりました。^[6]

データはMFMディスクフォーマットを使用してディスクプラッターにエンコードされます。^[7]

システム内部では、ハード ディスク ドライブから CBM DOS 3.0 コントローラ PCB への転送速度は 5.0 Mbit/s でした。

4 ヘッドまたは 6 ヘッドの MFM ドライブ機構は、交換機構として使用できます。^{[引用が必要]}

シリンダー数 = 153 (ハードディスク 1 台あたり) 6 ヘッド ドライブには 3 つのプラッターが含まれ、4 ヘッド ドライブには 2 つのプラッターが含まれます。

シリンダーあたりのセクター数 = 192 (D9090) (32 セクター × 6 ヘッド)

シリンダあたりのセクター数 = 128 (D9060) (32 セクター × 4 ヘッド)

トラックあたりのセクター数 = 32

セクターあたりのバイト数 = 256

アクセス時間 トラック間、平均: 153 ミリ秒、99 ミリ秒^[2]

エラー率: ^[2] ソフト読み取り:1 × 10 ¹⁰ ビット ハード読み取り:1 × 10 ¹² ビット シークエラー:1 × 10 ⁶ シーク

記録密度: 7690 BPI (ビット/インチ) ^[2]

転送速度: 5 Mbit/s ^[2]

+12V DC +/- 10% 1.5アンペア（通常）、5アンペア（10秒間）、PARDは5ミリボルト以下* ^[2] +5V DC +/- 5% .. 8アンペア（通常）、PARDは50ミリボルト以下* ^[2]

• 周期的およびランダムな偏差。

環境：周囲温度：動作時：16～46℃（61～115℉）非動作時：−35.4～60℃（−31.7～140.0℉）相対湿度：8%～80%最大湿球温度：26℃（結露なし）^[2]

真: 0.0 - 0.4 V Imax=40mA 最大^[2] 偽: 2.5-5.25 V Imax=0mA オープン^[2]

シングルエンド信号用の電気制御信号：7438ドライバから最大20フィート（6.1 m）のケーブル、+5V、220オーム、信号、330オーム終端器、GNDを経て74LS14負荷へ。^[2]

これらのレガシー ハード ドライブのストレージ容量は (現在の基準では) 小さいため、いずれのフォーマットもユーザーにかなりの忍耐力を要求する場合があります。

• D9060（4ヘッド）フォーマットには約1時間かかります。
• D9090（6ヘッド）フォーマットには約1時間20分かかります。

これらの長い遅延は、SASI コントローラによる低レベルのディスク フォーマットと、それに続く DOS によるディスク表面全体への6パスのテスト パターン書き込み、そして初期ファイル システム情報の配置で構成される全体的な操作に起因します。

オンボード DOS 3.0 の構造により、ディレクトリとすべての保存ファイルを含むメイン パーティションは 1 つしかありません。サブディレクトリがないため、LOAD"$",8と LIST を入力すると、ディレクトリ リストが画面いっぱいに表示されてからスクロールされてしまうという問題が発生します。他の Commodore コンピュータと同様に、ディレクトリ リストを一時停止できます。ただし、保存されているファイルが数十または数百ある場合は、ディレクトリ リスト全体のスクロールが完了するまでしばらく待つ必要があります。

CBM DOS ROM コードを少し変更するだけで、より大容量のハードディスク ドライブを D9060/D9090 ユニットに交換できます。これは、8 ヘッド (4 プラッター) と 256 シリンダのドライブを見つけることで実現しました。CBM DOS は、ROM に「ハードコード」されていれば、これらの数値をサポートします。ドライブ コードに大きな変更を加えなければ、それ以上の容量はサポートされません。1980 年代には、アリゾナ州のCopperstate Cash Register という会社が、ビジネスおよびBBSオペレータ コミュニティ向けにアップグレードされたユニットを販売していました。^[8]

• 256 シリンダー × 8 ヘッド × 32 セクター × 256 バイト/セクター = 16.8 MB です。

このドライブは、IEEE-488 インターフェイス (24 線パラレル ケーブル) を使用してコンピューターと通信します (汎用インターフェイス バス (GPIB) および Hewlett-Packard インターフェイス バス (HP-IB) とも呼ばれます)。転送速度は、D9060/D9090 から 1.2 kB/秒でした。これらのハード ドライブは、インターフェイス上でデイジー チェーン接続することができ、各デバイスには異なるデバイス番号を使用します。

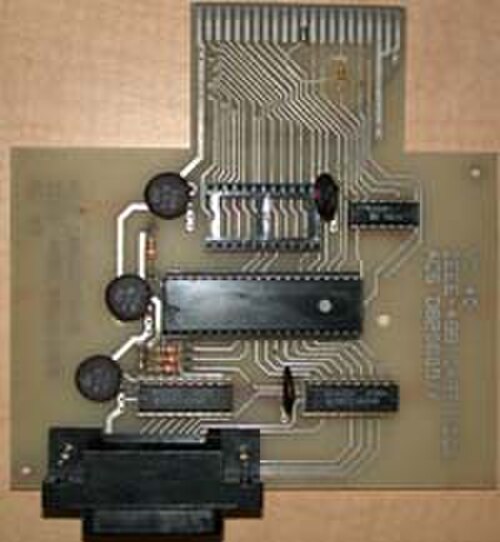

D9060/D9090 は、コモドール CBM/PET ファミリーのコンピュータで使用するために設計されましたが、これらの金属製ケースのコンピュータ ファミリーは VIC -20とコモドール 64によって時代遅れになっていたため、これらのドライブに対する最大の需要は、当時世界最大の家庭用コンピュータ ユーザー市場であった VIC-20、C64、C128ユーザーから寄せられました。^[要出典]その結果、いくつかの企業が VIC-20 とコモドール 64/128 に実質的に IEEE-488 ポートを提供するインターフェイスを構築しました。最初に製造されたのは、コモドールが製造したモデル番号「VIC-1112」の VIC-20 IEEE 488 カートリッジでした。

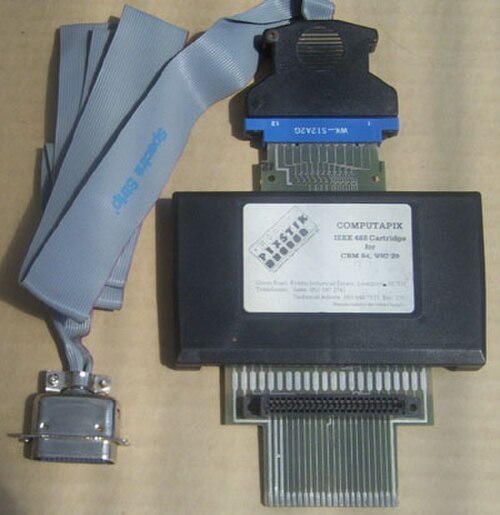

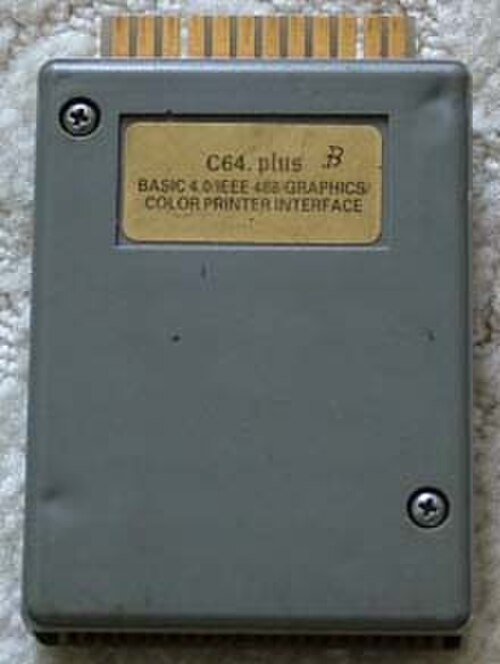

コモドール64 IEEE-488インターフェースカートリッジは、さまざまな会社によって製造されました。オリジナルのコモドール64/128 IEEEカートリッジは後に製造され、SFD-1001ディスクドライブとヨーロッパでのみパッケージ化されました。これが、このユニットが米国で知られていなかった理由です^[9]

• 電池付属 - Buscard II インターフェース。( 6532 RIOT、6821 ( PIA )、8 KB ROM、 256バイトPROMが含まれています)

画像のないその他のインターフェースも利用できます:

• E - LINK シリアルから IEEE インターフェース。( 65C02、6522、4 KB ROMを含む)
• INTERPOD - CBM (IEC)シリアルをパラレルIEEE-488およびシリアルRS-232に接続するスタンドアロンインターフェースボックス。6502 CPU、6532 RIOT、6522 VIA、6850 ACIA、4KB 2716 EPROMチップを使用しています。^[10]
• MSD VIE ("VIC20 - 488") - 4 KB 2716 EPROM 6522 VIA、75160A および 75161A IEEE ドライバー。
• MSD CEI ("C64 - 488") - 4 KB 2716 EPROM 6526 CIA、75160A および 75161A IEEE ドライバー。
• リッチベールテレコミュニケーションズ（RTC） - C64-LINK - 6821 PIA、EPROM ^[11]
• リッチベールテレコミュニケーションズ（RTC） - C64-LINK II - 6821 PIA、EPROM ^{[12] [13]}

D9060 および D9090 ハード ドライブは、1980 年代初頭、すべてのユーティリティとゲームを 1 か所にまとめるという贅沢を味わいたい Commodore 64 および Commodore 128 を使用するユーザーから非常に人気がありました。ファイルとゲームの読み込み速度は、一般的なCommodore 1541フロッピー ディスク ドライブの5 倍でした。これらのハード ドライブは情報にすばやくアクセスでき、フロッピー ディスクの片面の170 KBにしか一度にアクセスできなかった 1541 ディスク ドライブに比べてはるかに多くの情報を保持できるため、多くの掲示板システム (BBS) がこれらのハード ドライブを使用して構築されました。

1980 年代後半までに、コモドール 64 は、世界中の膨大な数のユーザーと、多くのサードパーティ ソフトウェアおよびハードウェア企業からの市場サポートにより、コモドール 8 ビット マシンのすべてを時代遅れにしました。その結果、多くの C64 所有者が、IEEE-488 インターフェイスを使用してコンピューターに接続するために、古い IEEE-488 ディスク ドライブとハード ドライブを購入するようになりました。これにより、これらのデバイスの供給が圧迫されました。現在では、コモドール 64/128 ユーザーだけでなく、これらのドライブが特に設計されたPET ファミリーのマシンを使用するユーザーも、これらのデバイスを必要としています。^{[引用が必要]}

この記事で見つかった最も古い価格参照は、「コモドール価格表 1983 年 9 月 1 日」というタイトルでした。

• D9060 ハードディスクドライブ 5 メガバイト = 4,648 ドル (オーストラリア)、1,995 ポンド (英国)
• D9090 ハードディスクドライブ 7.5 メガバイト = 5,813 ドル (オーストラリア)、2,495 ポンド (英国)
