燃焼統合ラック

燃焼統合ラック(CIR) は、国際宇宙ステーション(ISS)に設置された実験設備です。光学ベンチ、燃焼室、燃料および酸化剤制御装置、および微小重力下で燃焼実験を行うための 5 台のカメラが含まれています。

流体および燃焼施設 (FCF) は、微小重力下での流体および燃焼プロセスを扱うという特有の課題に対応し、従来の地上実験室に見られるものと同等のサービスと機能を提供します。FCF は、ISS 上の 2 つの電源付きラック (燃焼統合ラック(CIR) と流体統合ラック (FIR)) を使用します。FCF は、ISS 上での微小重力科学実験に対応する、モジュール式の常設マルチユーザー施設です。FCF は、流体物理学と燃焼科学の分野での持続的かつ体系的な研究をサポートします。

CIR は、微小重力下での燃焼実験に使用されます。CIR は、さまざまな燃焼実験に対応するために軌道上で簡単に再構成できます。CIR は、光学ベンチ、燃焼室、燃料および酸化剤管理システム、環境管理システム、科学診断および実験専用機器用のインターフェイスで構成されています。診断用に、研究者は 5 種類のカメラを使用できます。CIR には、ガスクロマトグラフなどの光学機器と診断パッケージに囲まれた 100 リットルの燃焼室があります。実験は、グレン研究センター(GRC) のテレサイエンス サポート センター (TSC) からのリモート コントロールによって行われます。

CIRはパッシブラックアイソレーションシステム（PaRIS）で使用するために設計されており、8つのスプリングダンパーアイソレータと特別なアンビリカルセットを使用してラックをISS構造に接続します。モデリングと分析により、PaRISは米国研究所の振動を大幅に減衰させ、単純なハードマウントラックよりもはるかに静かな環境を提供できることが示されています。CIRはISSに搭載されている唯一の燃焼研究施設です。^[1]

燃焼統合ラック（CIR）チャンバーは、低気圧（0.02気圧）または高気圧（最大3気圧）で作動します。チャンバーを開けたり、チャンバーの8つの窓を交換したり、修理したりするのにツールは必要ありません。ガスはラック前面のボトルから供給されます。排気パッケージには、使用したガスをリサイクルしたり、排出可能なガスに変換したりできるフィルターが付いています。CIRは、液滴、固体燃料、気体燃料の燃焼を調べるために使用できます。^[1]

• ISSにおける科学研究

•

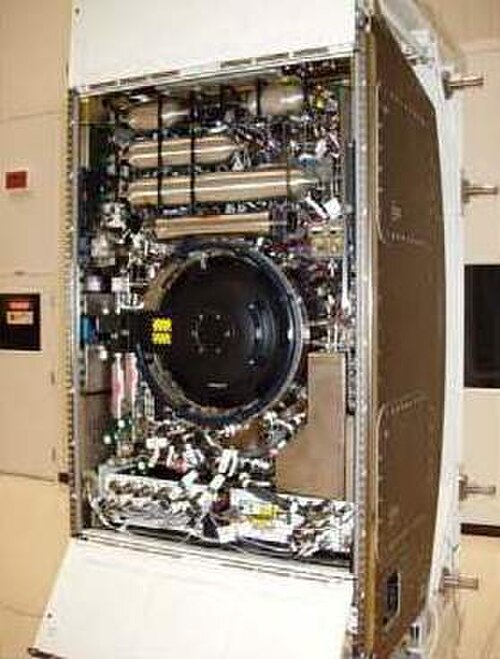

  オハイオ州クリーブランドのグレン研究センターにある燃焼統合ラック飛行ユニット。
•
  サンドラ・マグナスは、メンテナンス中に米国の研究所デスティニーで燃焼統合ラック (CIR) を操作しています。
•

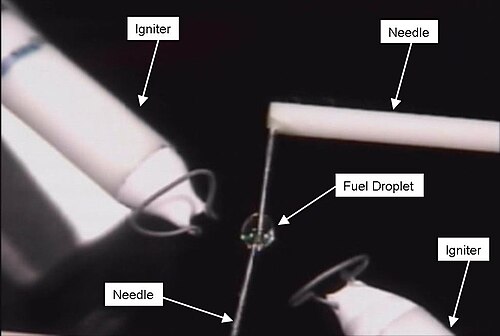

  2009 年 3 月 5 日 (GMT 64/17:21) の燃焼統合ラック内でのマルチユーザー液滴燃焼装置消火実験 (MDCA-FLEX) 点火 1 のビデオ スクリーン ショット。メタノール燃料液滴が針の先端に形成されています (液滴サイズは約 2.5 mm)。画像提供: NASA。
•
  NASA 宇宙飛行士で第 26 次長期滞在の指揮官であるスコット・ケリーは、国際宇宙ステーションのデスティニー実験室で燃焼統合ラック (CIR) マルチユーザー ドロップ燃焼装置 (MDCA) の作業を行っています。
•
  エクスペディション35のフライトエンジニア、クリス・キャシディが燃料リザーバーの1つを取り外し、MDCAチャンバーインサートアセンブリ（CIA）に交換する
• ISS の燃焼統合ラックで実施された FLEX 実験の一環として、微小重力下で燃焼する 3mm のヘプタンの液滴。大気は 0.713 気圧で酸素 33.4% (残りは窒素) です。このバックライト付き画像では、液滴が燃焼する様子と、煤の小さな粒子が合体している様子がわかります。炎自体は通常見えません。

 この記事には、Combustion Integrated Rack (CIR)のパブリック ドメイン マテリアルが組み込まれています。NASA。
