海賊版グラウンド

建物の配線に中性線と保護接地導体が別々に設置されている場合（ TN-Sネットワーク）、ブートレッグ接地（または擬似接地）は、コンセントまたは照明器具の中性側と配線装置の接地端子または筐体との間の接続です。^{[1] ：287}

ブートレッグ接地は、コンセントの中性線を電気製品やランプの導電性ケースに接続します。中性線は電流を流す導体であるため、露出したケースが通電される可能性があり、危険です。^[2]さらに、ブートレッグ接地に障害が発生しても、GFCIブレーカーは作動せず、GFCIコンセントの負荷側から配線されたコンセントは保護されません。^[2]

1996 年以前、米国では、大型の 120/240 ボルト永久接続機器 (衣類乾燥機やオーブンなど) のフレームを中性線に接地するのが一般的でした。これは、1996 年の米国電気工事規定(法律または規制により地方自治体で採用)以降、新規の設置では禁止されています。既存の設置は、NEC 250.140 例外に従って継続することが許可されています。

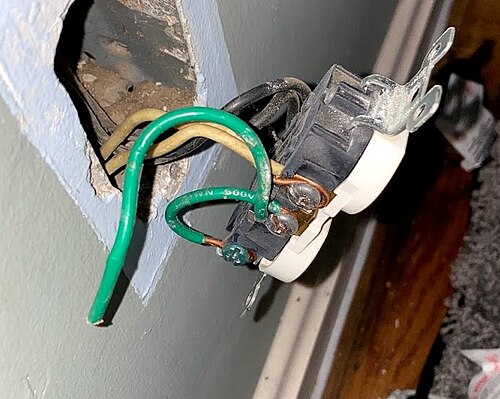

危険性の低い不正接地の例では、短いワイヤジャンパーがNEMA 5-15Rまたは5-20Rコンセントのボンディングネジ端子（通常は緑色）とニュートラル（接地導体、コードに従って白色）の間に接続されるか、ピグテールを介して直接白色ニュートラルワイヤに接続されます。この方法はNECコード違反ですが、標準的な3ランプレセプタクルテスターは、コンセントが正しく配線されていると報告します。^[2]

逆極性の不正接地の非常に危険な例では、ホット ワイヤとニュートラル ワイヤが反対の端子に接続され、緑色の結合ネジ端子とニュートラル回路と思われるものとの間にジャンパーまたはピグテール接続が行われます。しかし、配線がどこかの時点で交差しているため、ホット 120 ボルト ワイヤがコンセントのアースに直接接続され、そのコンセントに差し込まれたすべての機器のすべてのアース部分に低インピーダンスの活電圧がかかります。この危険な接続により、人々は致命的な電圧に接触する可能性があり、電流経路はソース^{[2] (電源トランス) に戻りますが、通常の}回路ブレーカー、GFCI、AFCIのいずれも感電を防ぐのに十分な速さでトリップしません。^[要出典]

建物内に設置された既存のケーブルによって安全な機器接地経路が提供されていない場合は、安全接地導体を含む新しいケーブルに交換するのが理想的です。

接地接続が実行できない場合、最近の版の国家電気工事規程 [NEC Sec. 406.4(D)(2)(b)] で許可されている安全な代替手段 (地域の電気工事規程で許可されている場合) は、GFCI を設置して接地端子ネジを接続しないままにすることです。これは、GFCI に「機器接地なし」と書かれた恒久的なラベルが取り付けられ、下流のすべてのコンセントに「GFCI 保護」および「機器接地なし」と書かれたラベルが貼られている場合に許可されます。^[2]

西ドイツでは1973年に違法接地が禁止されたが、それ以前にも違法接地は一般的に行われており、古い施設ではまだ見られる。^[要出典]

フィンランドでは、1989年まで中性線を接地導体として使用するのが一般的でした。^[3]その後、より太いPEN線が接地と中性線の両方に使用されましたが、2007年に禁止されました。^[4]
