中空壁は、外面と内部（通常は構造物）との間に空気層があるタイプの壁です。[1]スキンは通常、レンガやコンクリートブロックなどの石積みです。石積みは、雨水や結露を保持できる吸収性のある材料です。空洞の機能の 1 つは、壁システムのベースまたは窓の上にある排水穴から水を排出することです。排水穴は、空洞を通る排水経路を提供し、溜まった水を構造物の外部に排出します。通常、排水穴は、レンガ間の垂直ジョイントに一定の間隔でモルタルを残したり、チューブを挿入したり、ジョイントに吸収性のある吸水材を挿入したりすることで作成されます。排水穴は、ドアや窓のまぐさ、石積みのベアリングアングル、またはスラブなどの水平要素によって空洞が中断される場所に配置されます。内側と外側の両方の垂直要素として石積みを使用した中空壁は、一般的にダブルワイス石積み壁と呼ばれます。[2]
歴史
中空壁はギリシャ・ローマ建築で最初に使われましたが、19世紀まで使われていませんでした。その後イギリスで再導入され、[3] 1920年代に広く使われるようになりました。[4] 20世紀には、層を結合するために金属製のタイが使われるようになりました。当初、中空壁の幅は狭く、建物内部への湿気の侵入を減らすために主に導入されました。中空壁への断熱材の導入は1970年代に標準となり、1990年代にはほとんどの建築基準法で義務付けられました。[5]
利点
- 風雨に耐える
- ゆっくりと移動する空気膜とエアギャップによって断熱効果が得られる
- キャビティが断熱材の使用に対応できるよう設計されている場合、キャビティ内で断熱材の使用が可能
ネクタイの種類
中空壁のタイは内壁と外壁を固定するために使用され、通常は金属製のタイストラップまたは溶接されたワイヤのトラスのようなアセンブリを使用して石積みの厚さを連結します。[4]
コンポーネント
中空壁は、空気層で区切られた2つの石積み壁で構成されています。外壁はレンガで作られ、建物構造の外側に面しています。[6]内壁は、コンクリートブロック、構造用粘土、レンガ、鉄筋コンクリートなどの石積みユニットで構築できます。[6]これらの2つの壁は、金属のタイまたはボンディングブロックで固定されています。[7]タイは中空壁を強化します。
防水層は耐水性の膜であり、キャビティの内側にフィルムとして塗布されるか、液体としてこて塗りまたはスプレーで塗布されます。
フラッシング部品は重要です。[8]その主な目的は、水を空洞から外に導くことです。金属製のフラッシングは通常、内壁から外壁まで伸びており、下向きの曲線を持つ排水穴から水が排出されます。空洞壁のフラッシングシステムは、通常、壁の基部近くに配置されているため、壁を流れ落ちる水を集めることができます。

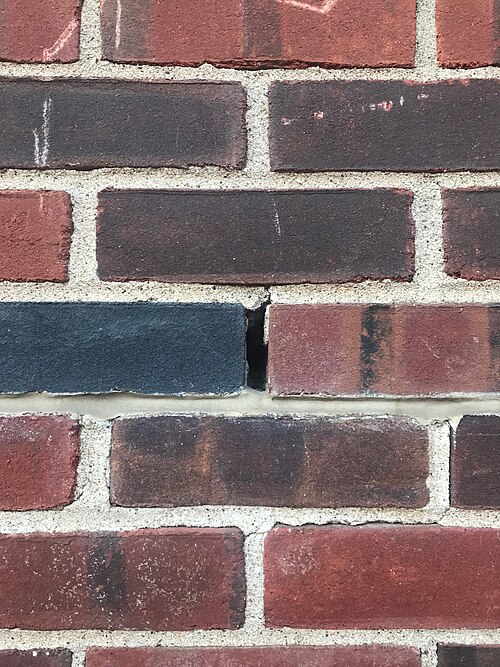

ウィープホールは、空洞壁の外壁に残された排水穴であり、空洞内の水の出口を提供します。
伸縮継手と制御継手は空洞壁内で一直線に並ぶ必要はない。[9] [ページが必要]
現代の中空壁構造では、通常、中空断熱材が追加されます。この構造により、2つの壁の間と垂直方向にスラブを貫通する連続した断熱層を追加することが可能になり、熱橋を最小限に抑えることができます。[9]しかし、多くの場合、建築基準法によって義務付けられている業界の推奨事項では、通常、中空壁には少なくとも1インチ（2.5 cm）の排水スペースを維持し、石積み要素や断熱材がないようにする必要があります。[10]
絶縁
空洞壁断熱材は、空気空間の一部を熱伝達を抑制する材料で満たすことによって、空洞壁を通じた 熱損失を減らすために使用されます。
新しい建物を建設する際、壁の2つの構成要素の間に硬質断熱パネルを配置して空洞を部分的に埋めることがよくあります。
イギリス
英国では、中空壁断熱の費用を補助するために、政府やエネルギー会社からの補助金が広く利用可能である。手頃な価格の暖かさ目標（HHCRO）は、低所得世帯や脆弱な世帯が住宅のエネルギー効率を改善し、暖房費を削減するための支援を提供している。[11]
政府主導の研究により、断熱材の設置に関するアドバイスや地域の降雨地帯の定義が開発され、 1992年には断熱材の設置の指針として風雨に対する壁の露出を評価する計算手順を定めた英国規格BS 8104が制定されました。[12] [13]
英国政府が後援する一連の制度により断熱材が設置された物件の相当数が、不適切に設置されていたか、物件に適していなかった。[14]不適切に設置された空洞壁断熱材（CWI）は、水が物件の壁に浸透し、構造上の問題や湿気のある部分を引き起こし、カビが発生することもある。場合によっては、CWIに起因する湿気やカビが健康上の問題を引き起こしたり、既存の症状、特に呼吸器疾患を悪化させたりすることがあり、これが空洞壁断熱材被害者同盟（CWIVA）の結成につながった。2015年2月3日、CWIVAは国会で空洞壁断熱材業界について議論した。[15]
問題
通気性：初期の中空壁建築物は、屋内外の環境と水分の交換が容易でした。補修に使用する材料は、材料の通気性に影響を与えないように注意して選択する必要があります。[16]
古い建物に設置された中空壁断熱材は湿気の保持に問題を引き起こす可能性がある。[16]
蓄熱空洞壁は厚い壁で、薄い現代の壁よりも建物の内部環境を安定させるのに役立ちます。[16]
環境の影響：建物の向きやデザインは、建物のさまざまなファサードの性能に影響を与える可能性があります。壁の向きや一部の面の保護によっては、他の壁よりも多くの雨水や風を受ける場合があります。[16]
湿気は材料の風化における主な問題の一つです。[16]
