カテゴリ 6ケーブル（Cat 6）は、イーサネットやその他のネットワーク物理層向けの標準化されたツイストペアケーブルであり、カテゴリ5/5eおよびカテゴリ3ケーブル規格との下位互換性があります。
Cat 6は、Cat 5およびCat 5eよりもクロストーク とシステムノイズに関するより厳しい仕様を満たす必要があります。ケーブル規格では、Cat 5およびCat 5eの100 MHzに対し、最大250 MHzの性能が規定されています。[ 1 ]
カテゴリ6ケーブルは10GBASE-Tで使用する場合、 最大長が55メートル（180フィート）に制限されるのに対し、カテゴリ6Aケーブルは500MHzに対応し、エイリアンクロストーク特性が向上しているため、10GBASE-Tを従来のツイストペアケーブルによるイーサネットと同じ最大100メートル（330フィート）の距離で敷設することが可能です。
非シールドツイストペア（UTP）設計であるCat 6は、UTP Cat 5eの改良版として登場し、2001年に正式に制定されました。Cat 6の設計では、製造においてより厳密な精度が求められ、ノイズとクロストークが低減され、性能が向上しました。電気通信産業協会（TIA）は、2002年6月にCat 6を発表しました。 [ 1 ]

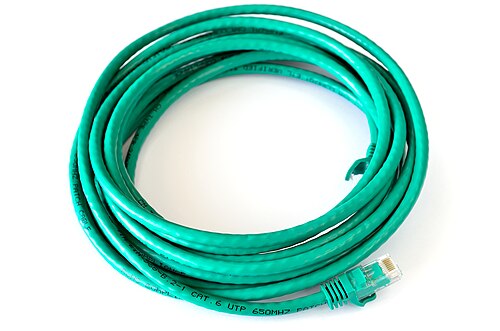

Cat 6 ケーブルは、ケーブルシースの側面に印刷されている文字で識別できます。[ 4 ]ケーブルの種類、コネクタの種類、ケーブルのトポロジーは、 ANSI/TIA-568で定義されています。
Cat 6パッチケーブルは通常、 T568AまたはT568Bのピン配置を使用した8P8Cモジュラーコネクタ で終端されます。ケーブルの両端が同じように終端されていれば、性能は同等です。
Cat-6規格のパッチケーブル、ジャック、コネクタをCat 6配線で使用しない場合 、全体的なパフォーマンスが低下し、Cat 6のパフォーマンス仕様を満たさない可能性があります。[ 5 ]
Cat 6 規格では、導体は純銅でなければならないと規定されています。業界では、特に銅被覆アルミニウム線(CCA) タイプの規格に違反する偽造ケーブルが増加しています。[ 6 ]これにより、そのような偽造ケーブルの製造業者や設置業者は法的責任を問われる可能性があります。[ 7 ] Cat 6 ケーブルのワイヤの直径は 22 ～ 26 AWG です。[ 8 ]
カテゴリ 6A (拡張カテゴリ 6) の規格は ANSI/TIA-568.2-D (568-C.2 を置き換える) [ 9 ]で、ツイストペアケーブルシステムの強化されたパフォーマンス規格として TIA によって定義されています。これは 2009 年に定義されました。[ 10 ] Cat 6A のパフォーマンスは、Cat 6の 2 倍で ある最大 500 MHz の周波数で定義されています。Cat 6A は、高周波で高レベルのエイリアン ノイズを拾うCat 6 と比較して、エイリアン クロストーク仕様も改善されています。
グローバルケーブル規格ISO/IEC 11801は、修正 2 の追加により拡張されました。この修正では、Cat 6A コンポーネントとクラス E Aパーマネントリンクの新しい仕様が定義されています。これらの新しいグローバル Cat 6A/クラス E A仕様では、アメリカの TIA 規格に基づく既存の製品と比較して、はるかに優れたパフォーマンスを提供する新世代の接続ハードウェアが必要です。[ 11 ]最も重要な点は、NEXT 伝送パラメータに関する ISO/IEC と EIA/TIA コンポーネント仕様の性能差です。500 MHz の周波数では 、ISO/IEC Cat 6A コネクタは、 EIA/TIA 仕様に準拠した Cat 6A コネクタよりも 3 dB 優れたパフォーマンスを発揮します (3 dB は、近端クロストークノイズ信号電力の 50% 削減に相当します。半値幅を参照してください)。[ 11 ]
そのため、国際規格 ISO/IEC および米国規格 TIA/EIA で定められた命名規則と性能ベンチマークが、地域規格である欧州規格 EN 50173-1 と異なるため、混乱が生じます。一般的に、Cat 6A の ISO 規格が最も厳格で、次に欧州規格、そして米国規格 (1 対 1 のマッチング機能) が続きます。[ 12 ] [ 13 ]
Cat 6eは認められた規格ではなく、合意された意味もありません。カテゴリ6の承認後 、メーカーはケーブルシステムとソリューションを次のようにラベル付けして提供し始めました。カテゴリ 6e。これはメーカーによるマーケティング上の主張であり、通常は定義された TIA カテゴリ 6 規格を超えるヘッドルーム性能の主張を指します。 [ 14 ]この名称は (正当な) カテゴリ 5e 規格の名称に似ています。
10/100/1000 BASE-Tで使用する場合、Cat 6 ケーブルの最大許容長は100 メートル (328フィート)です。これは、通常、パッチ パネルと壁面ジャックなどの 2 つのコネクタ間の実線水平ケーブルである90 メートル (295フィート)の永久リンクと、合計10 メートル (33フィート)の撚り線パッチ コードで構成されます。[ 15 ]メーカーは、TIA 568-2.D 規格の範囲外となる100 メートル (328フィート)を超える距離をサポートするという主張を始めています。 [ 16 ]
カテゴリ 6 および 6A ケーブルは、仕様を満たすように適切に設置および終端する必要があります。ケーブルは、ねじれたり、きつく曲げられたりしてはなりません。曲げ半径は、ケーブルの外径の 4 倍より大きくする必要があります。[ 17 ]ワイヤペアは撚りを解いてはならず、外被は13 mm (0.51インチ)より剥がしてはなりません。
電磁干渉（EMI）が強い環境では、データの破損を防ぐためにケーブルのシールドが必要になる場合があります。シールドは通常、ツイストペア線に沿ってケーブル内を走るドレイン線を使用して、ケーブルの両端で維持されます。シールドとシャーシの両端の電気的接続は、ジャックを介して行われます。ケーブルの両端で接地接続が必要になると、 グランドループが発生する可能性があります。この望ましくない状況は、ネットワークケーブルのシールドに電流を流す原因となり、これらの電流がケーブルで伝送される信号に有害なノイズを誘発する可能性があります。
