背景 コンピュータと電子チップの開発の歴史において、CPU 速度の向上がメモリ アクセス速度の向上を上回った時期がありました。[ 3 ] [ 4 ] [ 5 ] [ 6 ]
これにより、1965 年にケンブリッジ大学 のイギリス人コンピュータ科学者モーリス・ウィルクス によって最初に提案されたキャッシュメモリ の概念が生まれました。彼はこのようなメモリモデルを「スレーブメモリ」と呼びました。 [ 7 ] アナント・アガルワル 、アラン・ジェイ・スミス 、マーク・D・ヒル 、トーマス・R・プザックらが、より優れたキャッシュメモリ設計について論文や記事を発表しました。当時、最初のキャッシュメモリモデルが実装されましたが、研究者たちがより優れた設計を研究し提案する一方で、より高速なメモリモデルの必要性は続きました。この必要性は、初期のキャッシュモデルがデータアクセスの遅延を改善したものの、コストと技術的な制約から、コンピュータシステムのキャッシュがメインメモリのサイズに近づくことは実現不可能だったという事実から生じました。1990 年以降、第 1 レベル キャッシュのバックアップとして別のキャッシュレベル (第 2 レベル) を追加するなどのアイデアが提案されました。ジャン＝ルー・ベール 、ウェンハン・ワン、アンドリュー・W・ウィルソンらがこのモデルについて研究を行いました。いくつかのシミュレーションと実装で2レベルキャッシュモデルの利点が実証された後、マルチレベルキャッシュの概念は、キャッシュメモリの新しい、そして一般的に優れたモデルとして普及しました。2000年以降、マルチレベルキャッシュモデルは広く注目を集め、現在ではIntelのCore i7製品に搭載されている3レベルキャッシュなど、多くのシステムに実装されています。[ 8 ]

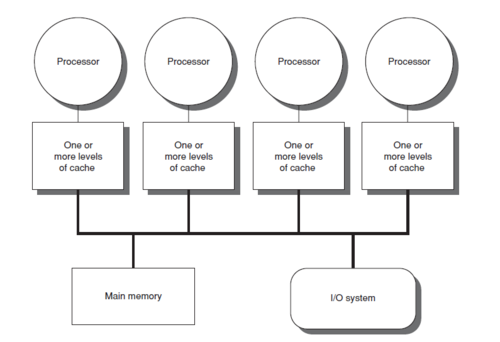

マルチレベルキャッシュ 各命令の実行ごとにメインメモリにアクセスすると、クロック速度がデータの検索とフェッチに必要な時間に依存するため、処理が遅くなる場合があります。プロセッサからこのメモリ遅延を隠すために、データキャッシュが使用されます。[ 9 ] [ 10 ] [ 11 ] [ 12 ]
キャッシュはサイズが小さいため、キャッシュの検索で目的の情報が得られない場合、頻繁にミスが発生し、メインメモリからデータを取得する必要が生じます。したがって、AATはデータを検索する各構造のミス率の影響を受けます。[ 13 ]
AAT = ヒットタイム + （ （ ミス率 ） × （ ペナルティを逃す ） ） {\displaystyle {\text{AAT}}={\text{ヒットタイム}}+(({\text{ミス率}})\times ({\text{ミスペナルティ}}))} メインメモリのAATは、ヒット時間メインメモリ で表されます。キャッシュのAATは、次のように表すことができます。
ヒット時間（キャッシュ） ＋（ミス率（キャッシュ） ×ミスペナルティ（キャッシュミス後にメインメモリにアクセスするまでの時間 ））。 キャッシュのヒット時間はメインメモリのヒット時間よりも短いため、メインメモリではなくキャッシュを介してデータにアクセスする場合、データ取得のAATは大幅に低くなります。[ 14 ]
トレードオフ キャッシュを使用することでメモリのレイテンシは改善される可能性があるが、キャッシュの構成や走査方法によっては、データのフェッチにかかる時間の改善が必ずしも必要になるとは限らない。例えば、同じサイズのダイレクトマップキャッシュは、フルアソシアティブキャッシュよりもミス率が高くなる傾向がある。これは、プロセッサをテストするコンピュータのベンチマークや命令のパターンにも左右される。しかし、フルアソシアティブキャッシュを使用すると、毎回キャッシュ全体を検索する必要があるため、消費電力が増加する可能性がある。そのため、キャッシュ設計においては、消費電力（およびそれに伴う発熱）とキャッシュサイズのトレードオフが重要となる。[ 13 ]

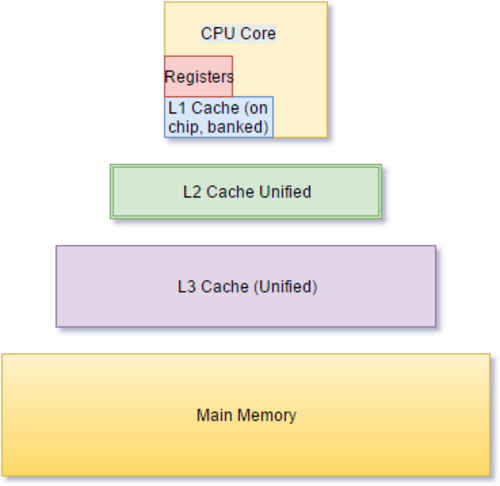

進化 最大L3レベルのキャッシュとオンチップL1を備えたメインメモリのキャッシュ階層 キャッシュミスが発生した場合、このような構造を使用する目的は無意味になり、コンピュータは必要なデータを取得するためにメインメモリにアクセスする必要があります。しかし、マルチレベルキャッシュ では、コンピュータがプロセッサに最も近いキャッシュ（レベル1キャッシュまたはL1）をミスした場合、次に近いレベルのキャッシュを検索し、これらの方法が失敗した場合にのみメインメモリにアクセスします。一般的な傾向としては、L1キャッシュを小さくし、プロセッサから1～2 CPUクロックサイクルの距離に保ち、下位レベルのキャッシュのサイズを大きくしてL1よりも多くのデータを格納し、より遠くに配置しますが、ミス率を低くします。これにより、AATが向上します。[ 15 ] [ 16 ] [ 17 ]
メモリシステムを単一チップに収容できる技術スケーリングにより、現代のプロセッサのほとんどは最大で3つまたは4つのキャッシュレベルを備えています。[ 18 ]
例 ：メインメモリ = 50 ns 、L1 = 1 ns（ミス率 10%）、L2 = 5 ns（ミス率 1%）、L3 = 10 ns（ミス率 0.2%）。
キャッシュなし、AAT = 50 ns L1キャッシュ、AAT = 1 ns + (0.1 × 50 ns) = 6 ns L1-2キャッシュ、AAT = 1 ns + (0.1 × [5 ns + (0.01 × 50 ns)]) = 1.55 ns L1～L3キャッシュ、AAT = 1 ns + (0.1 × [5 ns + (0.01 × [10 ns + (0.002 × 50 ns)])]) = 1.5101 ns

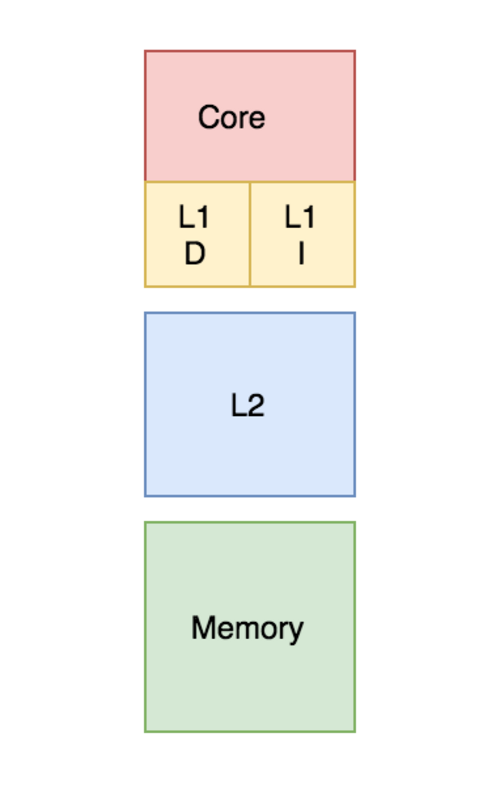

物件 L1を独立したキャッシュ、L2を統合したキャッシュ構成
銀行型と統一型 バンクドキャッシュでは、命令 格納専用のキャッシュとデータ格納専用のキャッシュに分割されます。一方、ユニファイドキャッシュでは、命令とデータの両方が同じキャッシュに格納されます。[ 22 ] [ 23 ] [ 13 ]
現代のプロセッサは分割キャッシュを備えており、マルチレベルキャッシュを備えたシステムでは、下位レベルのキャッシュは統合され、上位レベルは分割される場合がある。[ 1 ] [ 24 ]

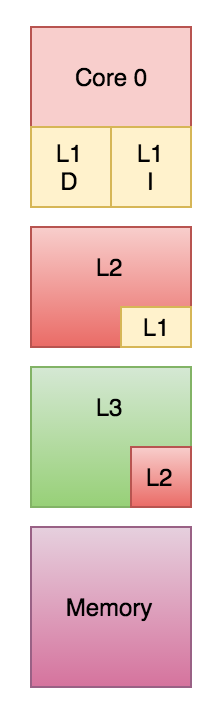

インクルージョンポリシー 包括的なキャッシュ管理 上位キャッシュ層に存在するブロックが下位キャッシュ層にも存在できるかどうかは、メモリシステムの包含ポリシー によって決まります。包含ポリシーは、包含、排他的、または非包含非排他的（NINE）のいずれかです。
包括的なポリシーでは、上位レベルキャッシュに存在するすべてのブロックが下位レベルキャッシュにも存在する必要があります。各上位レベルキャッシュコンポーネントは、下位レベルキャッシュコンポーネントのサブセットです。この場合、ブロックが重複するため、メモリが多少無駄になります。しかし、チェックは高速になります。
排他ポリシーでは、キャッシュ階層のすべてのコンポーネントは完全に排他的であるため、上位レベルのキャッシュにある要素は下位レベルのキャッシュコンポーネントには存在しません。これにより、キャッシュメモリを完全に利用できます。ただし、メモリへのアクセスレイテンシが高くなります。[ 25 ]
上記のポリシーを実行するには、一連のルールに従う必要があります。これらのルールがどれも強制されない場合、結果として得られる包含ポリシーは非包含非排他（NINE）と呼ばれます。これは、上位レベルのキャッシュが下位レベルのキャッシュに存在する場合と存在しない場合があることを意味します。[ 21 ]
ポリシーを作成する 変更されたキャッシュブロックがメインメモリ内でどのように更新されるかを定義するポリシーは、ライトスルーとライトバックの2つがあります。
ライトスルーポリシーの場合、キャッシュブロックの値が変更されるたびに、下位レベルのメモリ階層でもさらに変更されます。[ 26 ]
しかし、ライトバックポリシーの場合、変更されたキャッシュブロックは、キャッシュブロックが追い出されたときにのみ下位階層で更新されます。各キャッシュブロックには「ダーティビット 」が付けられており、キャッシュブロックが変更されるたびに設定されます。[ 27 ]
書き込み時にバイトがキャッシュブロックに存在しない場合、書き込み割り当てポリシーまたは書き込み割り当てなしポリシーに従って、バイトがキャッシュに取り込まれることがあります。[ 28 ] [ 29 ] [ 30 ]
これらのポリシーの一般的な組み合わせは、「ライトバック、ライトアロケーション」と「ライトスルー、ライトノーアロケーション」 です。

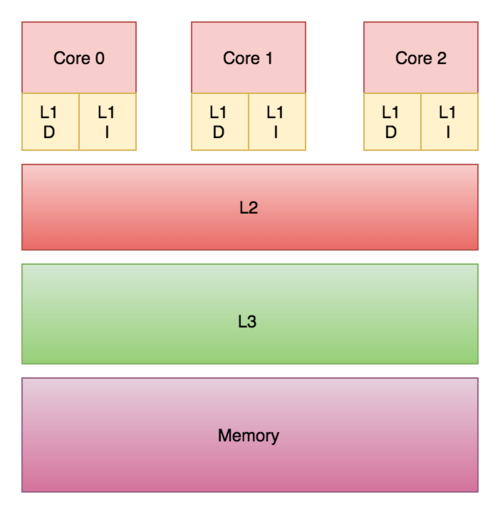

共有かプライベートか L1がプライベート、L2とL3が共有のキャッシュ構成 プライベートキャッシュはプロセッサ内の特定のコアに割り当てられ、他のコアからはアクセスできません。一部のアーキテクチャでは、各コアが独自のプライベートキャッシュを持ちます。これにより、システムのキャッシュアーキテクチャでブロックが重複するリスクが生じ、容量利用率が低下します。ただし、マルチレイヤーキャッシュアーキテクチャにおけるこの種の設計選択は、データアクセスレイテンシの低減にも役立ちます。[ 28 ] [ 31 ] [ 32 ]
共有キャッシュとは、複数のコアからアクセスできるキャッシュのことです。[ 33 ] [ 34 ]
マルチコアプロセッサ では、キャッシュを共有またはプライベートにするかという設計上の選択がプロセッサのパフォーマンスに影響します。[ 35 ] [ 36 ] [ 37 ] [ 35 ]

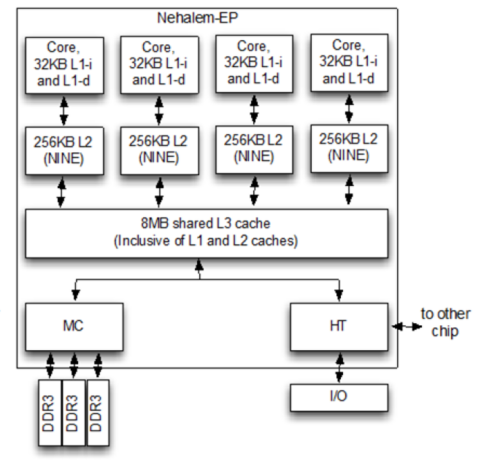

最近の実装モデル Intel Nehalemマイクロアーキテクチャのキャッシュ構成[ 38 ]
最大64コア：
L1キャッシュ –コアあたり80KB L2キャッシュ –コアあたり2MB L3キャッシュ – コアあたり5MB （ 合計最大320MB ）
6コア（パフォーマンス｜効率）：
L1キャッシュ –コアあたり128KB L2 キャッシュ –コアあたり2 MB | 4 ～ 8 MB 半共有 L3キャッシュ – 20～24MB 共有
96コア:
L1キャッシュ –コアあたり64KB L2キャッシュ –コアあたり1MB L3キャッシュ – 1152MB 共有
20コア（「パフォーマンス」コア｜「効率」コア：4：1）
L1キャッシュ –コアあたり320| 192KB L2キャッシュ – 52MB （半共有） L3キャッシュ – 96MB 共有
6～16コア：
L1キャッシュ –コアあたり64KB L2キャッシュ –コアあたり1MB L3キャッシュ – 32～128MB （ 共有）
L1キャッシュ – コアあたり32KBのデータおよび32KBの命令、8ウェイ L2キャッシュ – コアあたり512KB、8ウェイ L3キャッシュ – 4コアCCXあたり16MBのローカルキャッシュ、チップレットあたり2つのCCX、16ウェイ（非包含）。デスクトップCPUでは最大64MB、サーバーCPUでは最大256MB。
L1キャッシュ – コアあたり32KBのデータおよび64KBの命令、4ウェイ L2キャッシュ – コアあたり512KB、4ウェイ方式 L3キャッシュ – 4コアCCXあたり4MBのローカルおよびリモート、チップレットあたり2つのCCX、16ウェイ（非包含）。デスクトップCPUでは最大16MB、サーバーCPUでは最大64MB。
L1キャッシュ（命令およびデータ） – コアあたり64KB L2キャッシュ – コアあたり256KB L3キャッシュ – 2MB ～8MB 共有[ 37 ]
L1キャッシュ（命令およびデータ） –コアあたり64KB L2キャッシュ – コアあたり256 KK L3キャッシュ – 2MB ～6MBの共有キャッシュ L4キャッシュ – 128 MBのeDRAM（Iris Proモデルのみ）[ 36 ]
L1キャッシュ（命令およびデータ） – 各バンクは64バンク構成、各バンクは2nd+1wrポート 、32KB、8ウェイアソシアティブ、128Bブロック、ライトスルー L2キャッシュ – 256KB、8ウェイ、128Bブロック、ライトバック、L1キャッシュを含む、 アクセスレイテンシ2ns L3キャッシュ – 4MBの8つの領域（合計 32MB）、ローカル領域6ns 、リモート30ns 、各領域8ウェイアソシアティブ、DRAMデータアレイ、SRAMタグアレイ[ 39 ]
