閉回路テレビカメラ

閉回路テレビカメラは、公共の電波でビデオを放送するのではなく、特定のモニターやビデオ録画デバイスにビデオ信号を送信するタイプの監視カメラです。「閉回路テレビ」という用語は、ビデオフィードにアクセスできるのは、アクセスを許可された限られた人数またはデバイスのみであることを意味します。カメラはアナログまたはデジタルのいずれかです。^[1] ウォルター・ブルッフはCCTV カメラの発明者です。^[2]

ビデオカメラはアナログまたはデジタルのいずれかであり、ビデオテープレコーダーやデスクトップコンピューター、ラップトップコンピューターなどのストレージデバイスにアナログ信号またはデジタル信号を送信することに基づいて動作します。

これらのカメラは、アナログ信号を画像として記録できるビデオ テープ レコーダーに直接記録できます。アナログ信号をテープに記録する場合、テープを連続的に動作させるには、非常に低速で回す必要があります。これは、3 時間のテープを 24 時間再生するには、通常 1 秒あたり約 4 フレームの低速タイム ラプス ベースで再生するように設定する必要があるためです。1 秒間に、カメラのシーンは劇的に変化します。たとえば、人が 1 メートルの距離を歩くと、その距離を 4 つの部分、つまり 4 つのフレームまたは「スナップショット」に分割すると、被写体が比較的静止していない限り、各フレームは必ずぼやけて見えます。

アナログ信号をデジタル信号に変換して、録画をデジタル録画として PC に保存することもできます。その場合、アナログ ビデオ カメラをコンピューターのビデオ キャプチャ カードに直接接続し、カードでアナログ信号をデジタルに変換する必要があります。これらのカードは比較的安価ですが、ビデオ録画を継続的に保存するには、 結果として得られるデジタル信号が 5:1 (MPEG 圧縮) に圧縮される必要があります。

非アナログ メディアに録画を保存するもう 1 つの方法は、デジタル ビデオ レコーダー(DVR) を使用することです。このようなデバイスの機能は、キャプチャ カードと適切なビデオ録画ソフトウェアを備えた PC と似ています。PC とは異なり、CCTV 用に設計されたほとんどの DVR は組み込みデバイスであり、中規模から大規模なアナログ カメラの場合、PC ベースのソリューションよりもメンテナンスが少なく、セットアップが簡単です。

一部の DVR はビデオ信号のデジタル放送も可能で、ネットワーク カメラのように機能します。デバイスがビデオの放送は可能だが録画はしない場合は、ビデオ サーバーと呼ばれます。これらのデバイスは、実質的にアナログ カメラ (またはアナログ ビデオ信号) をネットワーク TV に変換します。

これらのカメラは、コンピュータに直接保存できるデジタル信号を使用して動作するため、ビデオ キャプチャ カードは必要ありません。信号は 5:1 に圧縮されますが、圧縮率を上げるとDVD品質を実現できます (DVD ビデオの標準は MPEG-2 で、圧縮率は 5:1 よりも高く、ビデオ品質は最高でも 5:1 よりわずかに低くなります。また、必要な画質または希望する画質に対して占有するスペースの量を調整できます)。DVD の最高画質は、基本的な 5:1 圧縮 DV の品質よりわずかに低いだけです。

非圧縮デジタル録画を保存すると、ハード ドライブの容量が大量に消費され、数時間の非圧縮ビデオでハード ドライブがすぐにいっぱいになる可能性があります。非圧縮録画は見た目は良いかもしれませんが、非圧縮品質の録画を継続的に実行することはできません。そのため、非圧縮品質で録画するための回避策として、 モーション検出が使用されることがあります。

ただし、標準解像度のビデオ カメラを使用する場合、ほとんどのデバイスの画像チップの最大ピクセル解像度が 320,000 ピクセル (アナログ品質は TV ラインで測定されますが、結果は同じ)であるため、品質は低くなります。通常、これらのデバイスでは、水平方向と垂直方向のライン フィールドがキャプチャされ、それらがブレンドされて 1 つのフレームが作成されます。最大フレーム レートは通常、1 秒あたり 30 フレームです。

マルチメガピクセル IP-CCTV カメラは、数メガピクセルの解像度でビデオ画像を撮影できます。アナログ カメラとは異なり、ナンバー プレートなどの詳細を簡単に読み取ることができます。11 メガピクセルでは、人の手がそれぞれ識別できる法医学品質の画像が作成されます。これらのタイプのカメラでは解像度がはるかに高いため、通常は複数のアナログ カメラが必要となる広い範囲をカバーするように設定できます。

IPカメラまたはネットワークカメラは、デジタルビデオカメラにIPアドレスを持つ組み込みビデオサーバーを追加したもので、ビデオ（場合によっては音声も）をストリーミングできます。^[3]

ネットワーク カメラは組み込みデバイスであり、アナログ信号を出力する必要がないため、閉回路テレビ (CCTV) アナログ カメラよりも高い解像度が可能です。一般的なアナログ CCTV カメラの解像度はPAL (768 x 576ピクセル) またはNTSC (720 x 480 ピクセル) ですが、ネットワーク カメラの解像度はVGA (640 x 480 ピクセル)、SVGA (800 x 600 ピクセル)、またはクアッド VGA (1280 x 960 ピクセル、"メガピクセル" とも呼ばれます) です。

ビデオ サーバーに接続されたアナログ カメラまたはデジタル カメラはネットワーク カメラとして機能しますが、画像サイズはカメラのビデオ規格によって制限されます。ただし、画質を決定するのはビデオ解像度ではなく、光学系 (レンズとイメージ センサー) です。

ネットワーク カメラは、非常に安価な監視ソリューション (ネットワーク カメラ 1 台、イーサネットケーブル、PC 1 台が必要) として使用したり、CCTV 設備全体を置き換えるために使用したりできます (カメラはネットワーク カメラになり、テープ レコーダーはDVRになり、CCTVモニターはTFT画面と専用ソフトウェアを備えたコンピューターになります。デジタル ビデオ メーカーは、CCTV 設備をデジタル ビデオ設備に変えることは本質的に優れていると主張しています)。

•
  PTZ カメラ、米国議会議事堂、ワシントン DC
•
  破壊的なドーム型カメラ、ミネソタ州議会議事堂、ミネソタ州セントポール
•
  PTZ カメラ、ガブ灯台、シャラント海事、フランス
•

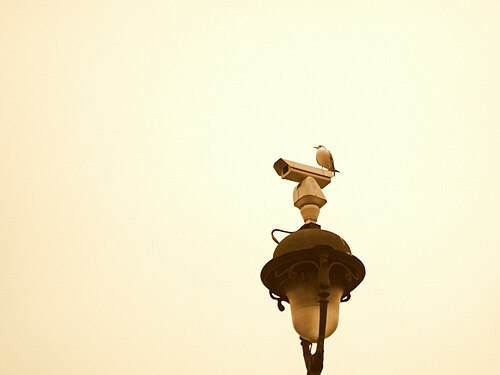

  バレット スタイル カメラ、ラ サント トリニテ、フランス
•
  弾丸型カメラ、アル・ハズネ、ペトラ、ヨルダン
•
  バレット型カメラ、スペイン銀行、マドリード、スペイン
