バドルピット

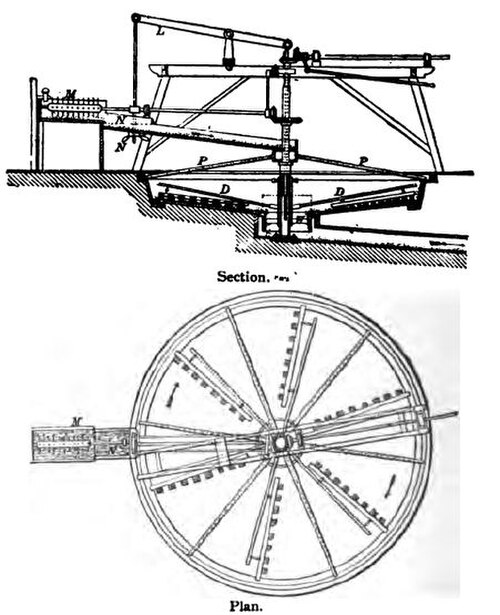

バドルピットまたはバドルポンドは、粉砕された鉱石を水で洗う際に、重い鉱物と軽い鉱物を分離する鉱石処理技術です。 ^{[1]この技術は、}スズ、鉛、亜鉛などの金属を抽出するために鉱業で使用されていました。今日見られるバドルの多くはビクトリア朝時代のもので、円形であることが多いです。また、底が凹んでいる凹型バドルと呼ばれるバリエーションもありました。^[2]

坑道は石、セメント、レンガ、モルタルで造られることが多く、水が張られており、水車によって駆動されるブラシが水中で回転して混合物をかき混ぜる。その結果、鉱石などの重くて密度の高い物質は坑道の中央に集まり、そこから回収できるようになった。副産物はその後排水され、処分された。^[3]

通常、鉱石をさらに精製するために一連のバドルピットが使用され、そこで処理された鉱石は、目的の鉱物の達成濃度が満たされるまで別のバドルに入れられました。^[4]

以下の詳細な抜粋は、E. Henry Davies、C. Lockwood および息子著『 Machinery for Metalliferous Mines: A practical treatise for mining engineers, metallurgists and managers of mines 』(1902 年)からの抜粋です。

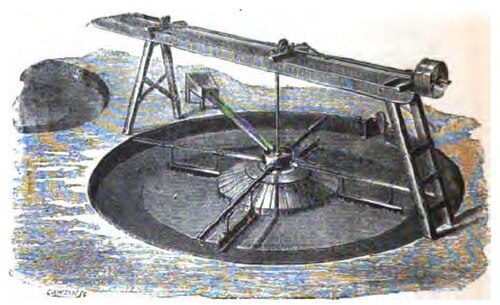

これまで非常に人気があったスライムの濃縮機は丸いバドルで、これはおそらく構造が非常に単純で、鉱山でよく見られる機械の残り物で作ることができたことによるものでしょう。固定および回転する鋳鉄製のヘッド、シャフト、ベベルホイール、駆動プーリーは、通常、機械メーカーの会社から調達されます。

バドル自体は、直径 14 フィートから 22 フィート、深さ 1 フィートから 1.5 フィートの、地面に掘られた浅い円形のピットで構成されています。スライムの質が悪いほど、直径は大きくなります。バドルからの生成物は常に再処理を必要とするため、通常は最初に小径の機械で濃縮し、次にこうして生成された濃縮物をより大きな径の機械で再処理します。バドル ピットの側面は石またはレンガで作られ、モルタルで固定されています。床は外側に 1 対 30 の傾斜があり、滑らかなかんながけされた板か、コンクリートの層の上に敷かれたセメントで作られています。中央のヘッドは直径が 6 フィートから 10 フィートですが、それより小さい場合もあります。回転ヘッドがシャフトに固定され、4 本のアームが付いています。回転ヘッドは、トラフからスライム水を受け取り、固定ヘッドの上に均一な層で分配します。均一な薄膜をなす液体の流れは、固定ヘッドの端から流れ落ち、バドルの傾斜した底部から円周に向かって外側に広がり、その通路に含まれた鉱石の比重に応じて、固定ヘッドに近い方から最も比重の重いもの、円周の方に最も比重の薄いものを配置します。4 つのアームのそれぞれに、布または一連のブラシが付いたボードが取り付けられており、鉱物の層が形成されるとすぐに、その周囲を掃いて滑らかにします。布やブラシの代わりに真水のスプレーが使用される場合もありますが、どちらの場合も回転数は 1 分間に 3 回または 4 回です。

廃水の流出は、ハドルの周囲に示されている小さな水門から行われます。この水門の扉には、垂直の穴が並んでおり、底部の鉱物層が厚くなるにつれて、一番下の穴にプラグが入れられ、堆積物の全厚が円錐の高さに達するまで、順に穴が上に向かって挿入されます。この時点で、機械は停止し、円錐から周囲まで溝が切られ、鉱石のサンプルが採取され、バニング ショベルで洗浄されます。これにより、どこで分割するかについてのアイデアが形成されます。先頭では、濃縮物は方鉛鉱に富み、次に、方鉛鉱、閃鉱、脈石 (閃鉱が存在する場合)、または方鉛鉱と脈石 (閃鉱が存在しない場合) の混合鉱石が続きます。混合鉱石には 2 つの品質が形成されます。バドル上の堆積物の周囲にリングが形成され、分割線を示します。豊富な鉱石の頭部は取り出され、別の塊で再度加工されます。このとき、鉱石は十分に濃縮されてドリー タブに送られます。中間部も同様に再処理され、ほぼ同じ割合の鉱石が同じ機械で処理され、すべての鉱物が抽出され、廃棄物に含まれる鉛は 0.5 パーセント以下、亜鉛は 1 ～ 1.5 パーセントになります。連続的な再処理により、鉱物は 50 ～ 60 パーセントの鉛まで濃縮され、閃鉱が存在する場合は約 42 パーセントの亜鉛まで濃縮されます。これらの濃縮物はそのまま販売されるか、ドリー タブでさらに濃縮されます。

丸いバドルの大きな欠点は、きれいな製品をすぐに作れないことです。鉱物は何度も処理する必要があり、常にコストのかかる作業です。また、機械はいっぱいになると停止し、空になるまで待機する必要があります。小さなミルから出るスライムに対処するには、常に多数のバドルが必要ですが、大きなミルでは、特にブレンドが存在する場合は、16 から 20 のバドルが必要になります。
