BARS装置

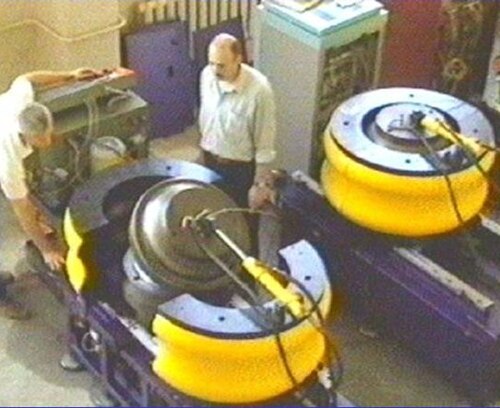

2 つの BARS デバイス。1 つはロードまたはアンロード用に開いており、もう 1 つは閉じています。

BARS (または「分割球」、ロシア語からの音訳: БАРСロシア語の略語: Беспрессовая Аппаратура Высокого Давления «РАЗРЕЗНАЯ СФЕРА»、 (bespressovaya apparatura vysokogo davleniya «razreznaya sfera»)、「プレスフリー高圧セットアップ «split sphere»」)鉱物、特にダイヤモンドや窒化ホウ素の成長または加工に通常使用される高圧高温装置。^[1] BARS で達成可能な一般的な圧力と温度は、10 GPa (99,000 atm) および 2,500 °C (4,530 °F; 2,770 K) です。^[2]^[1]

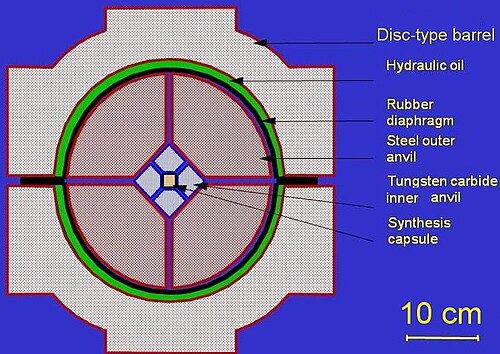

BARS技術は、1989年から1991年頃にソ連科学アカデミーシベリア支部地質学・地球物理学研究所の科学者らによって発明された。^[2]装置の中央には、大きさが約2cm ³のセラミック製の円筒形反応セルがある。セルは立方体の圧力伝達材料の中に入れられ、超硬合金（VK10硬質合金）製の要素によって押圧される。^[3]外側の八面体空洞は、8つの鋼鉄セクターによって押圧される。取り付け後、アセンブリ全体は直径約1メートルのディスク型バレル内に固定される。バレルは加熱時に加圧するオイルで満たされ、オイルの圧力が中央セルに伝達される。中央セルは同軸グラファイトヒーターによって加熱される。温度は熱電対で測定される。外寸は2.2 x 1.0 x 1.2メートルである。球体の重量は2.8トン（6,200ポンド）である。エネルギー消費量は1.5～ 2kWhとされている。^[4]

Fe-Ni触媒を使用した5カラット（1.0 g）のタイプIb（黄色、窒素に富む）結晶の成長速度は、100時間の成長サイクルの終わりに向かって約20 mg / hに達します。つまり、 5カラット（1.0 g）から6カラット（1.2 g）の結晶を100時間以内に成長させることができます。^[5]

参照

参考文献

^ ab "Беспрессовая аппаратура высокого давления "РАЗРЕЗНАЯ СФЕРА" (БАРС)". www.igm.nsc.ru (ロシア語) 。2018年5月16日に取得。
^ ab N. Pal'yanov; et al. (2002). 「地球のマントルにおけるダイヤモンド形成の媒体としての流体含有アルカリ炭酸塩溶融物：実験的研究」Lithos . 60 (3–4): 145. Bibcode :2002Litho..60..145P. doi :10.1016/S0024-4937(01)00079-2.
^ MG Loshak および LI Alexandrova (2001)。「岩石破壊ツールのダイヤモンド含有スタッドのマトリックスとしての超硬合金の使用効率の向上」。Int . J. Refractory Metals and Hard Materials。19 : 5。doi : 10.1016 /S0263-4368(00)00039-1。
^ “Беспрессовая аппаратура высокого давления "РАЗРЕЗНАЯ СФЕРА" (БАРС)". www.igm.nsc.ru (ロシア語) 。2018年5月16日に取得。оптимальные габариты (2,2 х 1,0 х 1,2 м) и масса установки (2,8 т); высокая экологичность и безопасность; низкая энергоемкость (1.5 - 2 квт/час); заменяемость многопуансонного блока в зависимости от задач
^ R. Abbaschian; et al. (2005). 「スプリット球装置を用いたダイヤモンド結晶の高圧・高温成長」Diam. Relat. Mater . 14 (11–12): 1916. Bibcode :2005DRM....14.1916A. doi :10.1016/j.diamond.2005.09.007.

外部リンク

hpht – 高圧高温
プレスレス高圧装置「SPLIT SPHERE」 2011-07-20にWayback Machineでアーカイブ
宝石品質のダイヤモンドに対する合成の脅威

[:0-1] "Беспрессовая аппаратура высокого давления "РАЗРЕЗНАЯ СФЕРА" (БАРС)". www.igm.nsc.ru (ロシア語) 。2018年5月16日に取得。

[lithos-2] N. Pal'yanov; et al. (2002). 「地球のマントルにおけるダイヤモンド形成の媒体としての流体含有アルカリ炭酸塩溶融物：実験的研究」Lithos . 60 (3–4): 145. Bibcode :2002Litho..60..145P. doi :10.1016/S0024-4937(01)00079-2.

[3] MG Loshak および LI Alexandrova (2001)。「岩石破壊ツールのダイヤモンド含有スタッドのマトリックスとしての超硬合金の使用効率の向上」。Int . J. Refractory Metals and Hard Materials。19 : 5。doi : 10.1016 /S0263-4368(00)00039-1。

[4] “Беспрессовая аппаратура высокого давления "РАЗРЕЗНАЯ СФЕРА" (БАРС)". www.igm.nsc.ru (ロシア語) 。2018年5月16日に取得。оптимальные габариты (2,2 х 1,0 х 1,2 м) и масса установки (2,8 т); высокая экологичность и безопасность; низкая энергоемкость (1.5 - 2 квт/час); заменяемость многопуансонного блока в зависимости от задач

[5] R. Abbaschian; et al. (2005). 「スプリット球装置を用いたダイヤモンド結晶の高圧・高温成長」Diam. Relat. Mater . 14 (11–12): 1916. Bibcode :2005DRM....14.1916A. doi :10.1016/j.diamond.2005.09.007.
