絞りグリル

アパーチャグリルは、カラーブラウン管(CRT)テレビやコンピュータ ディスプレイの製造に使用される 2 つの主要技術のうちの 1 つです。もう 1 つはシャドウ マスクです。最初に特許を取得したアパーチャ グリル テレビは、トリニトロンのブランド名で製造されました。

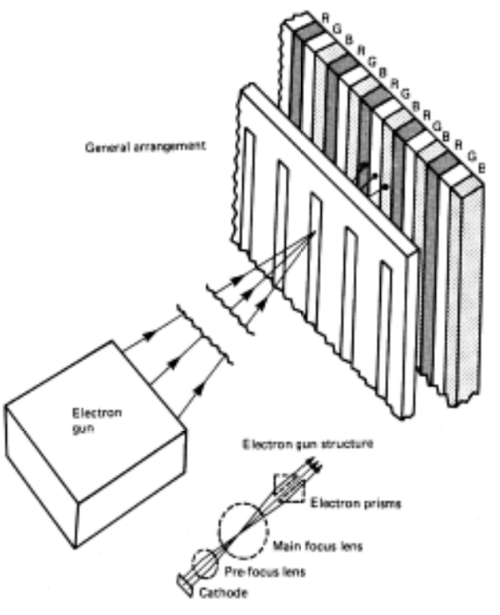

ディスプレイ画面の前面ガラスの後ろにある細い垂直のワイヤーが、さまざまな色の蛍光体をストリップに分離します。これらのワイヤーは、チューブの後ろにある 3 つの電子銃のうちの 1 つからの電子ビームが適切な色の蛍光体だけに当たるように配置されています。つまり、青色の電子銃は青色の蛍光体に当たりますが、赤色と緑色の蛍光体への経路はワイヤーによってブロックされます。

細いワイヤを使用すると、シャドウマスクのミシン目よりもはるかに狭い間隔でドットを配置できるため、より細かいドットピッチが可能になり、隣接する水平ピクセル間に隙間が不要になります。

明るい画像を表示している間、シャドウ マスクは温まり、あらゆる方向に外側に広がります (ブルーミングと呼ばれることもあります)。アパーチャ グリルではこの現象は発生しません。ワイヤが温まると、垂直方向に広がります。定義された穴がないため、この膨張は画像に影響せず、ワイヤは水平方向に動きません。

アパーチャ グリルの垂直ワイヤには共振周波数があり、ディスプレイの近くで大きな音が鳴ると共鳴して振動し、ディスプレイの色が揺れたりちらついたりします。これらの共振効果を軽減するために、1 本または 2 本の水平安定化ワイヤ (「ダンピング ワイヤ」と呼ばれる) がグリル ワイヤ全体に溶接されており、画面の表面に細い黒い線として見える場合があります。これらの安定化ワイヤにより、アパーチャ グリルとシャドウ マスク ディスプレイを一目で見分けることができます。安定化されたグリルは振動しますが、音は大きく、ディスプレイの近くで発せられる必要があります。

さらに、アパーチャ グリル ディスプレイは垂直方向に平らになる傾向があり、水平方向にも平らになることも多いのに対し、シャドウ マスク ディスプレイは通常、球面状の 曲率を持ちます。

最初の特許取得済みのアパーチャ グリル テレビは、1960 年代後半にソニーによってTrinitronブランド名で製造され、同社はこのブランド名を CRT コンピュータ モニターのラインに引き継いだ。その後の設計は、ソニーからライセンスを受けたか、特許の有効期限が切れた後に製造されたものかにかかわらず、三菱の Diamondtron やViewSonicの SonicTron のように、-tron 接尾辞を使用する傾向がある。

絞りグリルはシャドウマスクやスロットマスクほど機械的に安定していないため、ダンピングワイヤーやサポートワイヤーを使用していても、軽く叩くと画像が一時的に歪むことがあります。^[1]
