代替空気源

水中ダイビングにおいて、代替空気源、またはより一般的には代替呼吸ガス源は、緊急時にダイバーが使用する空気またはその他の呼吸ガスの二次供給源です。例としては、補助デマンドバルブ、ポニーボトル、ベイルアウトボトルなどがあります。^[1]

代替空気源は、完全に冗長（メイン空気供給システムのどの部分からも完全に独立）であるか、またはメイン空気供給の故障によって危険にさらされる可能性がある場合は非冗長である可能性があります。ダイバーの観点から見ると、バディまたはレスキューダイバーによって供給される空気は、ダイバー自身の空気供給によってまったく影響を受けないため、完全に冗長ですが、ダブルシリンダーバルブの2番目のレギュレーターまたはセカンダリデマンドバルブ（オクトパス）は、ダイバーのメイン空気供給に接続されているため、それを携帯するダイバーにとっては冗長ではありません。減圧ガスは、現在の深度で呼吸するリスクが許容できる場合にのみ、代替ガス供給と見なすことができます。

代替空気源を効果的に使用するには、関連するスキルセットに精通している必要があります。他のダイバーから空気を受け取ったり、自分の装備から空気を受け取ったりする手順は、ダイバーが他の重要な事柄から気を散らさないように十分に訓練されていれば、最も効果的で、命を脅かす事故につながる可能性が最も低くなります。バディ呼吸との大きな違いは、冗長な代替空気源を使用するダイバーは、ドナーと交互に呼吸する必要がないことです。これは、多くの状況で大きな利点になります。代替空気源を使用するダイバーがそれを携帯する場合、バディを見つける必要がないという点でさらに大きな利点がありますが、そのためには追加の装備が必要になります。^[2]

これらは、ダイバーが使用する主なガス供給源とは独立した、呼吸ガスの代替供給源です。スキューバの場合の主なガス供給源は通常、バックガスセット（オープンサーキットスキューバシリンダーまたはリブリーザー）であり、水面供給ダイビングの場合は、ダイバーのアンビリカルケーブルを介して供給される水面ガスです。

ベイルアウトシリンダー、ベイルアウトボトル、または緊急ガス供給（EGS）という用語は、主要なガス供給が停止した場合に呼吸ガスの緊急供給として使用するために水中ダイバーが携行するスキューバシリンダーを指します。ベイルアウトシリンダーは、主要なスキューバセットに加えてスキューバダイバーが携行するか、フリーフローシステムまたはデマンドシステムのいずれかを使用して水面供給ダイバーが携行します。^{[3]スキューバダイバーはベイルアウトボトルを}ポニーボトルと呼ぶこともあります。ベイルアウトガスは、緊急時を除き、ダイビング中に使用することを意図していません。

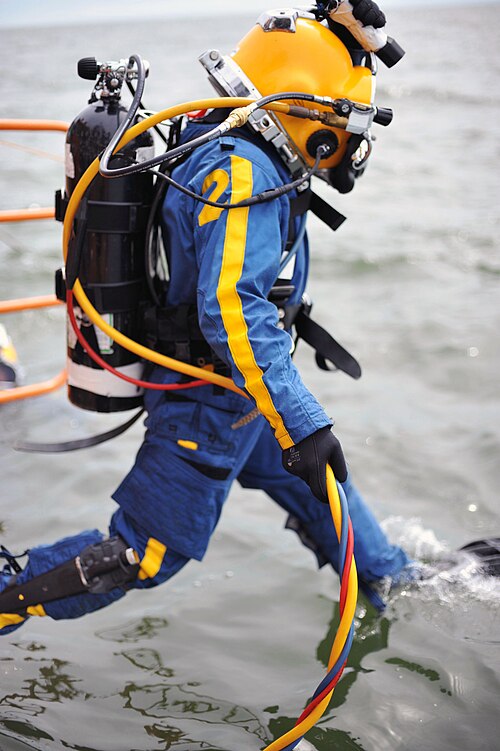

緊急用ボトルという用語は、水面供給ダイバーが、水面供給の呼吸ガスが故障した場合の代替呼吸ガス供給として携行するスキューバ シリンダーを指すのに一般的に使われます。背中に装着する緊急用シリンダーの容量は、ダイバーを水中作業現場から、より多くの呼吸ガスが利用できる安全な場所 ​​(水面、ダイビング ベル、またはロックアウト式潜水艇) まで運ぶのに十分なものでなければなりません。また、ダイビングの深さと期間に応じて、かなり小さいもの (7 リットル) からかなり大きいもの (12 リットルのツイン セット) まであります。

水面から供給される呼吸ガスを使用する商業ダイビングでは、多くの場合、健康および安全に関する法律や承認された実施規範により、ダイビングシステムの必須コンポーネントとしてベイルアウトシリンダーが義務付けられています。^{[4] [5]}この用途では、ベイルアウトシリンダーに十分な呼吸ガスが入っていて、ダイバーが水面やダイビングベルなど、呼吸ガスがさらに利用できる安全な場所に到達できるようにすることが意図されています。これを実現するには、計画されているダイビングプロファイルに減圧が含まれている場合、シリンダーには減圧を可能にするのに十分なガスが入っていなければなりません。シリンダーの容量は通常7リットル以上ですが、場合によっては12リットルのツインセットになることもあります。

スキューバダイビングの場合、ベイルアウトボトル、自己完結型浮上ボトル、または緊急ガス供給は、必要な減圧ができない制御された緊急水泳浮上の代わりに、必要な減圧を伴う制御された浮上を可能にするための代替空気源として使用することを目的とした小型のダイビングシリンダーです。プロのダイバーの場合、ベイルアウトボトルの使用は、行動規範または法律によって義務付けられている場合があります。^[6]

ポニーボトルは、第 1 段階と第 2 段階を備えた標準的なダイビング レギュレーターを備えた緊急用シリンダーの一例です。また、第 1 段階 (最小モデルでは第 2 段階も) がシリンダー バルブ自体に統合された、かなり小型のシリンダーもあります。 ^[7]このクラスの緊急用ボトルのよく知られた例は、「スペア エア」セットです。これは、ダイバーが安全な速度で浮上できるように数回の呼吸を供給できますが、減圧停止を行うには不十分です。このタイプの緊急用ボトルは通常、ダイバーに取り付けられたホルスターに入れられます。^[8]

スキューバダイビング誌が実施したレビューでは、最大安全浮上速度で、さまざまな容量の緊急用ボトルがどの深さからダイバーを浮上させることができるかの感覚を伝えようとしたが、レビューでは、レビュー担当者は管理された状況にいたため、実際にパニックに陥ったダイバーの状況を再現することはできないと警告した。レビューでは、1.7立方フィート（0.24 L）のボトルには、レビュー担当者のダイバーを45フィート（14 m）から浮上させるのに十分な空気が入っていた。3立方フィート（0.4 L）のボトルは、70フィート（21 m）の深さから浮上させるのに十分な空気が入っていた。6立方フィート（0.8 L）のボトルは、世界の一部地域でレクリエーションダイビングに推奨されている最大深度である132フィート（40 m）から浮上させるのに十分な空気が入っていた。^[8]

ポニーボトルは、独立して充填される小型のダイビングシリンダーで、容量は数リットル程度であることが多く、拡張スキューバセットの一部を形成し、独自の独立したレギュレーターが取り付けられています。ダイバーの主な空気供給が枯渇するなどの緊急時には、制御された緊急水泳浮上の代わりに、代替空気源として使用できます。ポニーボトルの主な特徴は、ダイバーに完全に独立した冗長な呼吸ガス源を提供することです。ポニーボトルは、ベイルアウトシリンダーの特定の構成です。

構成— ポニーボトル システムでは、バックアップ レギュレーターは、ダイビング中の主な呼吸ガスとして使用することを意図していない別のシリンダー上の完全なダイビング レギュレーター (第 1 ステージと第 2 ステージ、および通常は水中圧力ゲージ) です。これは、完全に冗長な緊急空気供給を提供します。ポニーボトル シリンダーのサイズは、通常、主要なスキューバ シリンダーのサイズよりも小さくなります。ただし、浮上時に計画されている必要な減圧停止または安全停止を含め、完全に制御された水面への復帰に十分な呼吸ガスを提供する必要があります。必要なポニー シリンダーの容量は、特定のダイビング プランに必要な水面への安全な浮上プロファイルによって異なります。スポーツ ダイビングに使用されるポニーボトルは、米国では 6、13、または 19 立方フィートですが、ヨーロッパでは 2 リットルと 3 リットルが一般的なサイズです。深海、テクニカル ダイビング、​​または難破船ダイビングでは、30 および 40 立方フィート (4 リットルと 5.5 リットル) のシリンダーがよく使用されます。ポニーボトルは、ダイバーが安全に自由浮上できない深さまで潜る場合、バディのタンクとオクトパスレギュレーター^{[9]という形の代替空気源がないため、}ソロダイビングをする人にとっては最低限必要なものです。科学的なダイビング業務では、ポニーボトルは、ダイバーがソロであることが多いが通信機器によって水面とつながっているテザースキューバダイビング業務の標準的な一部となることがあります。^[10]

ポニーボトルの取り付けにはいくつかのオプションがあります。ポニーボトルを運ぶ最も一般的な方法は、ストラップまたはクランプでプライマリ（バックガス）スキューバシリンダーの側面に固定することです。これにはクイックリリースシステムが含まれる場合があります（上の写真のように）。最も一般的な代替方法は、ダイバーのスキューバハーネスまたは浮力補正器の2つのDリングの間に「スリング」することです。^[1]

ポニー ボトルのサイズの選択— ポニー ボトルの機能は、緊急事態において制御された慎重な浮上のための呼吸ガス源を提供することであるため、その目的に十分な容量が必要です。無減圧潜水を行う場合でも、呼吸ガスの総量は、浮上 3 段階を供給するのに十分である必要があります。

1. 十分なガスがあり、必要に応じて水面に戻る前に短時間深海で問題を素早く解決できる
2. 安全停止深度まで安全に徐々に浮上するのに十分なガスと、できれば、
3. 完全な安全停止を行うのに十分なガソリン。

この時間の終わりには、ポニーボトルにはまだ、レギュレータの第 1 段階からのスムーズな流れに十分な圧力を供給するのに十分なガスが残っているはずです。

上記の表は、まさにこのようなシナリオで消費されるガスを示すために作成されています。つまり、ベイルアウトと浮上準備のために 2 分間深度に滞在し、5 メートルまで安全に浮上し、その後 3 分間の安全停止を行います。計算は、毎分 30 リットルの激しい呼吸速度と 150 bar (2,200 psi) の初期タンク圧力に基づいています。この特定のシナリオでは、3 リットルのポニーは 20 メートルのダイビングには十分ですが、30 メートルには十分ではありません。これらの値は、ダイバーやその他の状況によって異なる場合があります。ポニーボトルを選択するダイバーは、自分の呼吸速度、使用するシリンダー圧力、必要な浮上プロファイルについてこのような分析を行うことも、選択について専門家のアドバイスを受けることもできます。残りの空気の監視はダイビング中の重要な安全問題であるため、ポニーボトル レギュレーターに取り付けられた水中圧力ゲージは、ダイビング中いつでも読み取ることができるようにする必要があります。

シリンダーのネック スレッドに直接取り付けられた第 1 段階と第 2 段階のレギュレーターを組み合わせた小型シリンダーは、一般に「スペア エア」と呼ばれています。これは、市販されている同名のユニットにちなんで名付けられています。これらは、空気切れの緊急時に限られた回数の呼吸を行うことができ、減圧を伴わない比較的浅いダイビングに適しています。小型の 1.7 立方フィートのスペア エアは、水面圧力で約 30 回の呼吸を提供し、大型の 3.0 立方フィートは、約 60 回の呼吸を提供します。実際に提供される呼吸回数は、ダイバーの肺活量、深度、運動量、精神状態によって異なります。かなりリラックスしたダイバーの場合、推奨速度 9 メートル/分 (30 フィート/分) で 18 メートル (60 フィート) から浮上し、通常の残留分時流量が 15 リットル/分の場合、約 60 リットル (2.1 立方フィート) の自由空気 (水面の空気量に相当) を使用します。一部のダイビング プロファイルでは、これで十分な場合があります。製造業者は、これらのシリンダーをレクリエーションダイビングの範囲内で使用することを推奨しており、使用にはほとんど訓練が必要ないと示唆しています。^[11]

これらのユニットはサイズが小さく重量も軽いため、比較的便利で持ち運びやすく、大型シリンダーよりも旅行に便利です。緊急時に空気が必要なダイバーに渡す場合、大型シリンダーよりも便利です。予備の空気ユニットは、ダイバーのハーネスまたは浮力補正装置に取り付けることができる小さなポーチに入れて持ち運ぶのが一般的です。ユニット自体も安全ひもでポーチに取り付けることができるため、誤って水中に落とした場合でも紛失することはありません。

再充填は、この目的のためにユニットに付属しているコネクタを介して行われます。このコネクタは、メイン シリンダー バルブに接続され、補充用の空気を排出します。これは通常、ダイビング前にダイバーが行います。ダイバーが圧力をチェックできるように、ボタン ゲージが用意されています。

1980 年代に導入されて以来、「予備空気」ボンベはダイビング コミュニティ内で議論の的となっている。反対論者は、多くの緊急事態でダイバーを安全に水面に戻すのに十分な容量がないため、ダイバーが誤った安全感を感じるという。賛成論者は、「予備空気」ボンベはポニー ボトルよりもかさばらず、複雑ではないという点、常にオンでホースや圧力計がないため、緊急時には空気が少しあるほうがないよりはましだという点である。^[8]

独立ツインシリンダー（ほぼ同じ容量のシリンダー2本をダイバーの背中に一緒に取り付け、それぞれに独自のレギュレーターを備える）は、ダイビング中に一方から他方にガスが流れる可能性がないため、間違いなく冗長ガス供給構成です。^[12]ベイルアウトに独立ツインを使用する場合、ダイバーはダイビング中、必要な減圧を含め、安全な浮上を確保するために、両方のシリンダーに十分なガスが残っていることを常に確認する必要があります。この要件は、いずれかのシリンダーが警告なしに使用できなくなる可能性があることに基づいています。この要件は、通常、シリンダーを順番に呼吸し、ダイビングのその段階での臨界圧力まで圧力が低下する前に交換することを意味します。このシステムはガスを節約し、正しく行えば信頼性が高いですが、タスクの負荷が比較的高くなります。側面に取り付けられたシリンダーは、独立して背中に取り付けられたシリンダーと同等であり、シリンダーバルブは簡単にアクセスできるため、シリンダーが使用されていない期間は閉じて、フリーフローによるガス損失のリスクを減らすことができます。ガス管理は、バックマウント独立ツインの場合と同じです。

遮断弁付きのマニホールド ツイン セットは特殊なケースです。遮断弁が閉じているときは、シリンダーはほとんどの実用的な目的で独立しているため冗長空気供給となりますが、遮断弁が開いているときは、漏れがあると最終的に両方のシリンダーから空気が排出されるため冗長空気供給にはなりません。ベイルアウトにマニホールド ツインに頼るつもりのダイバーは、シリンダーをすばやく遮断できる必要があります。大きな漏れがあると、非常に短時間でセットから空気が排出される可能性があるためです。独立したツインと比較すると、マニホールド セットはダイビングのほとんどの間、タスク負荷が少なくなりますが、フェイルセーフではないため、壊滅的な故障が発生した場合には熟練した即時の対応が必要です。チームの一員としてダイビングする場合は、支援できる仲間がいることでリスクが軽減されます。マニホールドバルブの位置は、一般的に肩の中央の後ろにあり、オーバーヘッドの下にある場合を除き、周囲にぶつかることから適度に保護されていますが、ダイバーが手を伸ばして操作するのは非常に難しいことがよくあります。ただし、ダイビングスーツを正しくフィットさせること、ストレッチ運動、練習によって改善することができます。^[13]

これらには、遮断弁のないマニホールド ツイン セットの二次レギュレーター、単一シリンダーの二重シリンダー バルブの二次レギュレーター、単一レギュレーターの補助第 2 ステージ (オクトパス レギュレーター)、および水面補給ダイバー用の空気圧計ラインが含まれます。

同じシリンダーから供給される独立したシリンダー バルブに 2 つの独立したレギュレーターを使用するシステムは、冷水ダイビングに最も適しています。冷水ダイビングでは、レギュレーターが凍結して自由に流れる可能性があるため、ダイバーはそのレギュレーターのシリンダー バルブを閉じて、2 番目のレギュレーターに頼る必要があります。

地上供給アンビリカルのニューモファソメーター ラインは、メイン供給ホースが損傷した場合や、ヘルメットとフルフェイス マスクの通常の構成では従来の種類のバディ呼吸ができないために、ダイバーが地上供給で別のダイバーに空気を供給する必要がある場合に、貴重なバックアップ供給源となります。ニューモ ラインは、ネック ダムまたはフルフェイス マスクのスカートの下に収納でき、ヘルメットまたはマスクから大量の空気が漏れていない限り、補助浮上のために十分な空気を供給します。
