アルゴリズムステートマシン

アルゴリズミックステートマシン（ASM ）は、1960年よりカリフォルニア大学バークレー校（UCB）のトーマス・E・オズボーン氏によって開発された有限ステートマシン（FSM）の設計手法であり、 ^{[1] 1968年に}ヒューレット・パッカード社に導入・実装され、1967年より形式化・拡張され、1970年よりクリストファー・R・クレア氏によって執筆されました。^{[2] [3] [4]デジタル}集積回路の図を表すために使用されます。ASM図は状態図に似ていますが、より構造化されているため、理解しやすくなっています。ASMチャートは、デジタルシステムの連続的な操作を記述する方法です。

ASM メソッドは次の手順で構成されます。

1.疑似コードを使用して、デバイスの望ましい動作を記述するアルゴリズムを作成します

2.疑似コードをASM チャートに変換します。

3. ASMチャートに基づいてデータパスを設計します

4.データパスに基づいて詳細な ASM チャートを作成します

5.詳細なASMチャートに基づいて制御ロジックを設計します

ASM チャートは、状態名、状態ボックス、決定ボックス、条件付き出力ボックスの 4 種類の基本要素の相互接続で構成されます。長方形で表される ASM 状態は、通常の状態図または有限状態マシンの 1 つの状態に対応します。ムーア型の出力はボックス内にリストされます。

州名:州名は円の中に示され、円は左上隅に配置されます。または、円なしで名前が配置されます。

状態ボックス:状態の出力は四角形のボックス内に表示されます。

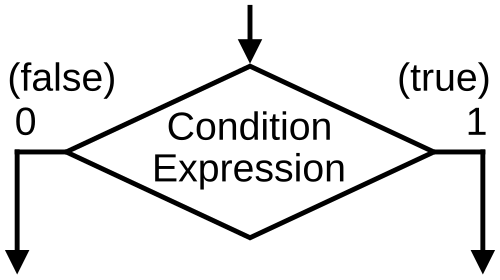

決定ボックス:ダイヤモンドは、指定された条件/式がテストされ、それに応じて終了パスが選択されることを示します。条件式には、FSM (有限状態マシン) への 1 つ以上の入力が含まれます。1 つの入力と 2 つの出力 (真と偽) を持つダイヤモンドで示される ASM 条件チェックは、2 つの状態ボックス間、別の決定ボックス、または条件付き出力ボックスへの条件付き転送に使用されます。決定ボックスには、テストされる指定された条件式が含まれ、式には FSM の 1 つ以上の入力が含まれます。

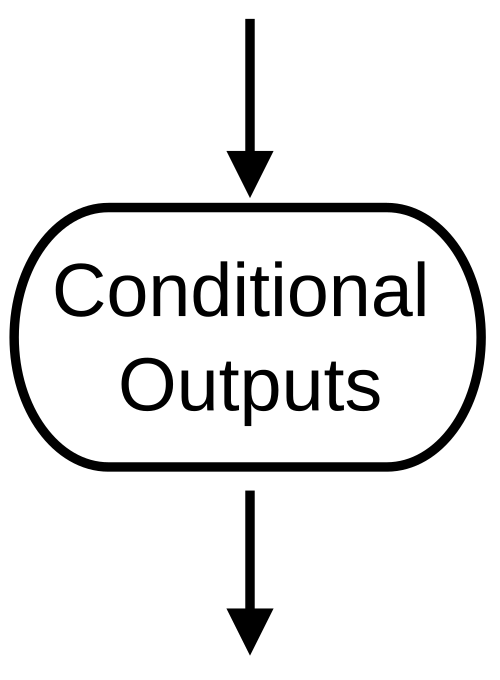

条件付き出力ボックス: 楕円はMealyタイプの出力信号を示します。これらの出力は、状態だけでなく FSM への入力にも依存します。

RTL操作を使用して回路の目的の動作を記述したら、データパス コンポーネントを導出できます。RTL プログラムで値が割り当てられるすべての一意の変数は、レジスタとして実装できます。変数に値を割り当てるときに実行される機能操作に応じて、その変数のレジスタは、単純なレジスタ、シフト レジスタ、カウンター、または組み合わせロジック ブロックが先行するレジスタとして実装できます。レジスタに関連付けられた組み合わせロジック ブロックは、加算器、減算器、マルチプレクサ、またはその他の種類の組み合わせロジック機能を実装できます。

データパスが設計されると、 ASMチャートは詳細な ASM チャートに変換されます。RTL表記は、データパスで定義された信号に置き換えられます。
