アクティブフォーマットの説明

テレビ技術において、アクティブフォーマット記述( AFD ) は、 MPEGビデオストリームまたはベースバンドSDIビデオ信号で送信できる標準コードセットであり、アスペクト比やその他のアクティブな画像特性に関する情報を伝送します。^[1]テレビ放送局では、4:3と16:9 の両方のテレビで、どちらの形式で送信された画像も最適に表示できるようにするために使用されています。また、放送局では、ワイドスクリーンの 16:9 画像を 4:3 ディスプレイ用にダウンコンバージョン装置でフォーマットする方法を動的に制御するためにも使用されています。^{[2] [3]}

標準の AFD コードは、ビデオ デバイスに、コード化された画像内のアクティブなビデオの位置と、表示する必要がある領域である「保護領域」に関する情報を提供します。保護領域の外側では、視聴者が重要なものを見逃すことなく、側面または上部のエッジを削除できます。ビデオ デコーダーとディスプレイ デバイスは、この情報と、ディスプレイの形状やユーザーの好みに関する情報を使用して、プレゼンテーション モードを選択できます。^[4]

AFD はワイドスクリーン信号の生成に使用できますが、MPEG だけでもこれを生成するのに十分な情報が含まれています。AFD はコア MPEG 標準の一部ではありません。元々は英国のDigital TV Group内で開発され、 DVBに拡張機能として提出されましたが、その後ATSCでも採用されました(いくつかの変更が加えられています)。SMPTEも、ベースバンド SDI 伝送用に AFD を標準 SMPTE 2016-1-2007、「アクティブ フォーマット記述およびバー データのフォーマット」として採用しています。

アクティブ フォーマット記述子は、誤って「アクティブ フォーマット記述子」と呼ばれることがあります。「記述子」は存在しません (記述子は、ISO/IEC 13818-1、MPEG構文で特定の意味を持ちます)。AFD データは、MPEG、ISO/IEC 13818-2 のビデオ レイヤーで伝送されます。デジタル ビデオで伝送される場合、AFD はビデオの 11 行目のビデオ インデックス情報に格納できます。

AFD を使用すると、放送局はMPEG 信号だけを使用する場合よりも、アスペクト比の切り替えのタイミングをより正確に制御できます。これは、MPEG 信号がシーケンス内の新しいグループ オブ ピクチャでのみ変更できるためです。これは通常、約 12 フレームまたは 0.5 秒ごとに行われます。これは、当初 4:3 と 16:9 を頻繁に切り替えていた一部の放送局にとっては、十分な精度ではないと考えられていました。コンテンツが正しく記述されるため、AFD をサポートするプラットフォームで放送するためにサイズを変更する必要がないため、放送設備に必要なアスペクト比コンバータの数も削減されます。

2012年、アクティブフォーマット記述の開発と展開により、テクノロジー＆エンジニアリングエミー賞が授与されました。 ^[5]

ワイドスクリーン 16:9 信号は、AFD 8 または AFD 10 で放送されることがあります。これは、フレーム全体に重要な画像情報が含まれており、切り取られてはならないことを示します。4:3 テレビでは、画像が失われないように 16:9レターボックスとして表示されます。その他のワイドスクリーン 16:9 コンテンツ (スポーツ中継など) は、AFD 15 で放送されることがあります。これは、中央の 4:3 領域のみを表示しても安全であることを示します。4:3 テレビでは、画像が切り取られ、全画面で表示されます。

2006 年現在、AFD は MPEGデジタルテレビを使用している少数の国でのみ放送されていますが、デジタルテレビグループのD-Bookの要件に従って、英国で最もよく使用されています。 ^[6]その結果、受信機での実装の品質はさまざまです。一部の受信機は、基本的な「アクティブ エリア」情報のみを尊重します。より完全な機能を備えた受信機は、「セーフ エリア」情報もサポートしており、これを使用して、視聴者の画面の形状に合わせて表示を最適化します。妥協案である14:9レターボックス形式での表示は、初期の英国の受信機ではサポートされておらず、AFD フラグの価値が制限されていました。この比率は、特に、より小さな 4:3 セットでワイドスクリーンの素材を視聴する場合に役立ちます。

ライン23データフォーマット（アナログワイドスクリーン信号と互換性あり）は、ソース（符号化画像）のアスペクト比とアクティブフォーマット記述子の信号伝達を可能にする。^[7]

2009 年 6 月 12 日に実施された 米国の DTV 移行に備えて、米国の放送局による AFD 放送に向けた協調的な取り組みが 2008 年に始まりました。

DTV への移行後、米国の放送局の大部分では 4:3 バージョンの番組が直接提供されなくなりました。ケーブルおよび衛星放送のプロバイダーは、これらの放送局からの 16:9 HD フィードをダウンコンバートして、SD 視聴者向けに 4:3 SD バージョンを生成します。ダウンコンバートの最も一般的な形式は、レターボックスまたはセンターカット (16:9 画像の左右を切り取って 4:3 ラスターに合わせる) です。

米国の放送局の中には、SD 視聴者が番組を受信する方法を制御できるように、HD DTV 信号で AFD を送信するところもあります。これらの信号に AFD が含まれているため、ケーブルや衛星放送のプロバイダーは、HD コンテンツを SD 視聴者向けにレターボックスまたはセンターカットのどちらにするかを動的に制御できます。ただし、有料テレビのプロバイダーが AFD の指示を完全に無視し、たとえば、標準の 4:3 セットで、レターボックスに関するユーザーの苦情を和らげるためにワイドスクリーン要素を切り取った 4:3 画像を表示するケースがあります (たとえば、プロバイダーのネットワークの「プライマリ」ステーションには HD 信号があるという主張に基づいて、プロバイダーで標準解像度でのみ利用できる二次市場のステーションの場合)。これは放送局の不満を招きます。

AFD がない場合、放送局ごとに固定レターボックスまたはセンターカットのいずれかが必要になります。固定レターボックスを使用すると、SD で作成された番組に望ましくないウィンドウボックス(レターボックスとピラーボックスの組み合わせ、別名「郵便切手」) 効果が発生します。固定センターカットを使用すると、特定の HD コンテンツ (16:9 表示用にフォーマットされたスコア グラフィックを含む HD スポーツ放送など) で重要な画像コンテンツが失われます。

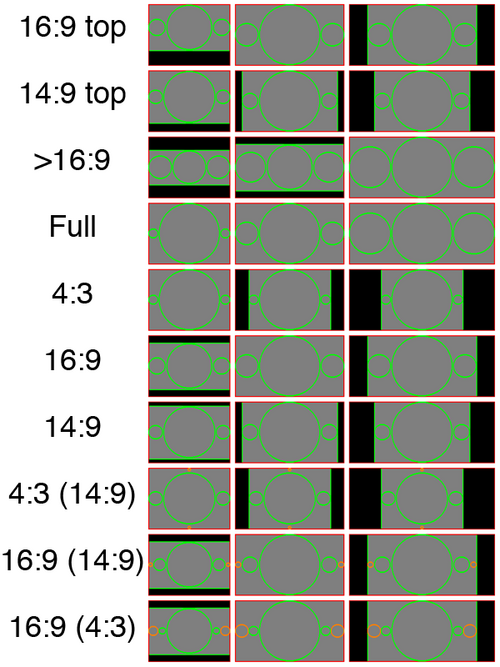

次の画像は、上記のコードと、その結果として 4:3、16:9、21:9 ディスプレイに表示される画像を示しています。緑の円は必須コンテンツを表し、オレンジ色の円はオプションの画像領域を示します。黒い領域はフレームの未使用部分、つまりバーです。赤い端はフレーム全体を示します。

• レターボックス
• 撃って守る
• ワイドスクリーン
