AS-20

AS-20
AS-20
	イタリアのフィアット G.91 がAS-20 ミサイルの模型とともに展示されている
タイプ	空対地ミサイル
原産地	フランス
サービス履歴
使用中	1961-1970年代

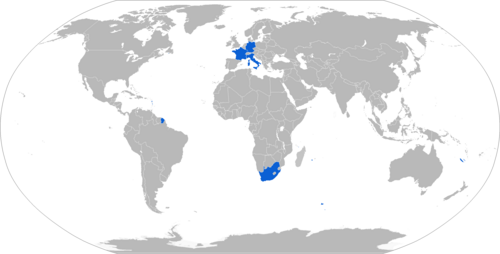

使用者	フランス、ドイツ、イタリア、南アフリカ
仕様
質量	143 kg (315 ポンド)
長さ	260 cm（8フィート6インチ）
直径	25 cm（9.8インチ）
翼幅	80 cm（2フィート7インチ）
弾頭重量	33 kg (73 ポンド)
運用; 範囲	10 km (5.4 海里)
最高速度	マッハ1.7
ガイダンス; システム	無線リンク経由のMCLOS

AS -20 (タイプ 5110 ) は、1950 年代後半に開発されたフランスの空対地ミサイルです。米国のAGM-12 ブルパップミサイルに類似しています。

発達

AS-20には、胴体の中央部の周りに十字形の断面を持つ4枚の急角度の後退翼があった。この機体はデュアルスラスト固体ロケットモーターを使用し、ブースト段階では2つの大きなノズルから、維持段階では1つのセンターラインノズルから燃料を排出した。AS-20は、パイロットがミサイル後部のフレアをターゲットに合わせ、発射後の飛行中のミサイルを制御するための小型ジョイスティックを使用して、無線リンク経由でミサイルにステアリングコマンドを送信するという、単純な MCLOS誘導を使用している。ステアリングコマンドは、中央の維持ノズルの周りの4つの金属ベーンの1つを動かすことで推力を偏向させ、ミサイルを視線上に戻す。ミサイルに内蔵されたジャイロは、飛行中のミサイルの正確な位置と、4つの推力ベーンのどれを正しいタイミングで作動させるかをミサイルコマンドユニットに伝える。
