 Bendix AN/FPS-14 レーダー「ギャップフィラー」サイト | |
| 原産国 | アメリカ合衆国 |
|---|---|
| タイプ | 中距離捜索レーダー |
AN /FPS-14 は、アメリカ空軍防空軍司令部が使用していた中距離捜索レーダーでした。
この中距離捜索レーダーは、低高度をカバーする SAGE システムのギャップ フィラー レーダーとしてBendix社によって設計および製造されました。AN/FPS-14 は、2700 ～ 2900 MHz の周波数の S バンドで動作し、65 マイルの範囲で探知できます。
このシステムは、1950 年代後半から 1960 年代にかけて、有人の長距離レーダー基地間の低高度の隙間を埋めるために設計された無人レーダー施設 (「ギャップ フィラー」と呼ばれる) に配備されました。カバー範囲の隙間は、地球の曲率、山、丘、谷、川などによって存在していました[説明が必要]。

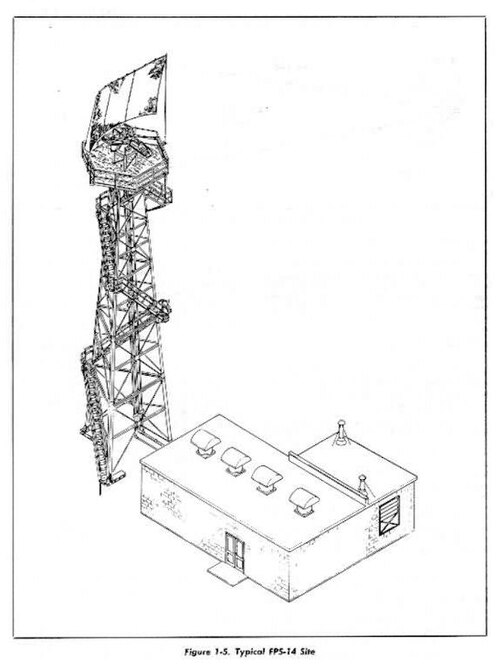

典型的な無人ギャップフィラーレーダー別館は、小さな L 字型のコンクリートブロックの建物で構成され、一方のセクションにレーダー機器とデータ伝送機器が、もう一方のセクションに 1 台以上のディーゼル発電機が配置されています。これらの無人ギャップフィラーサイトには、通常、約 85 フィートの高さの 3 本脚のレーダータワーがあり、AN/FPS-14 レーダーがレドーム内に設置されています。
統合電子機器型式指定システムによれば、このレーダーの「AN/FPS-14」という指定は、陸海軍の捜索用固定レーダー（パルス）電子機器の14番目の設計を表しています。[1] [2]
参考文献
この記事には空軍歴史研究局の
パブリックドメイン資料が組み込まれています。
- ^ Winkler, David F. (1997)。「レーダーシステムの分類方法」。空を探る: 米国冷戦時代の防衛レーダー計画の遺産(PDF)。バージニア州ラングレー空軍基地: 米国空軍本部航空戦闘コマンド。p. 73。LCCN 97020912 。 この記事には、パブリック ドメインであるこのソースからのテキストが組み込まれています。
- ^ 航空電子工学部 (2013)。「ミサイルおよび電子機器の指定」。電子戦およびレーダーシステムエンジニアリングハンドブック(PDF) (第4版)。カリフォルニア州ポイントマグー: 海軍航空戦センター兵器部門。pp. 2–8.1。
