AN/CPS-6 レーダー

AN/CPS-6

AN/CPS-6 レーダー
原産国	アメリカ合衆国
メーカー	ゼネラル・エレクトリック
紹介された	1945
タイプ	中距離捜索・高度探知機
頻度	Sバンド（2.7～3.01GHz）
パルス幅	0.5μs
範囲	165マイル（266 km）
高度	45,000 フィート (14,000 メートル)
力	40キロワット
その他の名前	ミニー
関連している	AN/CPS-6、6A、6B、AN/FPS-10

AN /CPS-6は、アメリカ空軍防空軍が使用したSバンド中距離捜索/高度探知レーダーである。このレーダーは第二次世界大戦後期にMIT放射線研究所で開発され、最初のユニットは1945年半ばにゼネラルエレクトリック社で製造された。統合電子型式指定システムによれば、この指定は陸海軍の捜索用航空輸送レーダー（パルス）電子機器の6番目の設計を表す。^{[1] [2]}

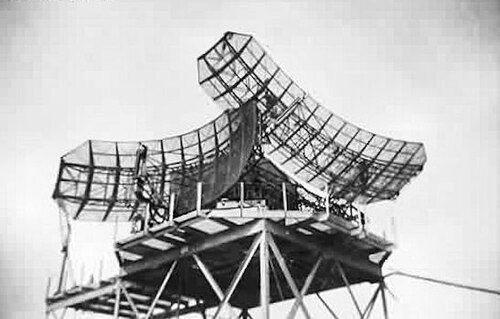

その後、AN/CPS-6AおよびAN/CPS-6Bモデルが開発され、ニューヨーク州シラキュースの工場で生産されました。このレーダー セットは 2 つのアンテナで構成され、そのうち 1 つは 45 度の角度で傾斜しており、高度測定機能を提供します。このレーダーは、100 マイル (160 km) の範囲、最大 16,000 フィート (4,900 m) の高度で戦闘機を探知するように設計されており、 2.700～3.019 GHz (111.0～99.3 mm) のS バンド周波数で動作する 5 つの送信機を使用しています。このレーダーを操作するには 25 人が必要でした。

1949年、AN/CPS-6レーダーがニュージャージー州ツインライトのラッシュアップレーダーネットワークの一部として設置され、84マイル（135 km）の範囲でターゲットを検出できることが証明されました。後継のAN/CPS-6Bの最初のユニットは1950年半ばまでに設置の準備ができ、最初の常設ラッシュアップネットワーク内に14台が割り当てられました。

レーダーの射程距離を延ばすために設計された部品が 1954 年に追加されました。テストの結果、6B モデルの射程距離は 165 マイル (266 km)、高度制限は 45,000 フィート (14,000 m) でした。補助電子機器を備えたレーダー ユニット 1 台を輸送するには、貨車 85 台が必要でした。空軍は 1957 年半ばから 1959 年半ばにかけて 6B モデルを段階的に廃止しました。

CPS-6から開発されたもう一つのレーダーはAN/FPS-10である。これは本質的にAN/CPS-6Bの簡素化されたバージョンであった。^[3]これらのユニットのうち13台が最初の常設Lashupネットワーク内で使用された。
